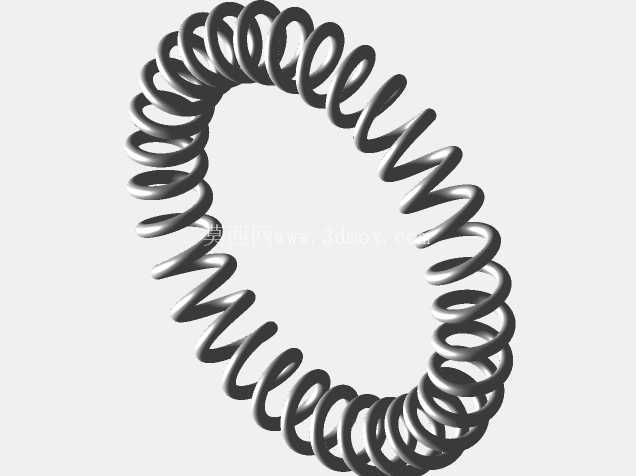

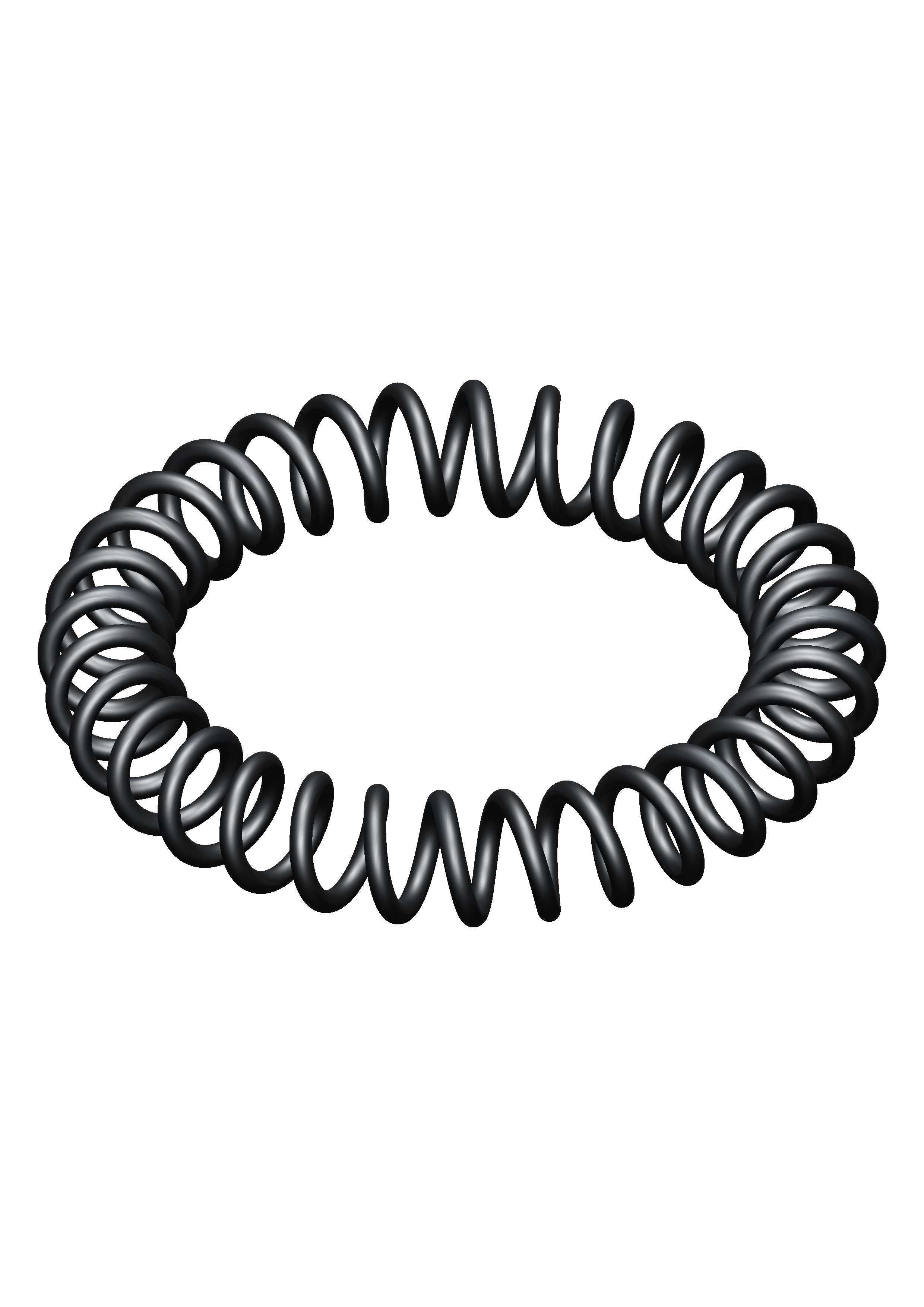

在流体压力调控类阀件的内部结构中,这类环形螺旋弹簧是承担压力反馈、阀芯复位功能的核心弹性元件,并非普通直线圆柱弹簧的简单变形,其环形闭合的整体形态完全适配减压阀阀腔内部的环形安装空间,避免了传统直弹簧在环形流道周边布置时的偏载、卡滞问题。从实际工况适配来看,这类弹簧主要应用在直接作用式减压阀的膜片下方或者阀芯复位腔位置,当阀后压力超过设定值时,膜片推动阀杆下移,弹簧被均匀压缩,蓄积弹性势能,当阀后压力回落至设定区间,弹簧释放弹力推动阀芯复位,截断或者调小过流通道,整个过程中弹簧的环形结构能够保证弹力沿圆周方向均匀输出,不会出现单侧受力导致的阀芯偏磨,这也是很多小通径减压阀在长期运行后依然能保持压力稳定的关键细节。
从设计思路上拆解,这类弹簧的簧丝截面采用标准圆形截面,绕制过程中先完成等节距圆柱螺旋簧的基础绕制,再通过专用工装将圆柱簧整体弯制成闭合环形,接口位置采用对接焊工艺处理后打磨平滑,避免应力集中点的出现。簧丝的螺距选择需要匹配减压阀的额定行程,通常这类配套减压阀的阀芯行程在2-5mm区间,因此弹簧的工作行程设计会预留1.5倍的余量,避免长期压缩后出现塑性变形。环形整体的中径尺寸完全贴合阀腔内部的环形安装槽边界,安装时弹簧嵌入槽内,径向不会出现窜动,轴向的自由高度比安装槽深度高出15%-20%,保证装配后有足够的预紧力,不会在介质流动产生的振动下出现松脱异响。
在实际选型匹配过程中,需要重点核对几个边界参数:首先是环形弹簧的整体外径,必须小于阀腔内部的安装台阶内径,单边预留0.3-0.5mm的间隙,避免热胀冷缩或者簧丝受力变形后剐蹭阀腔内壁;其次是自由状态下的轴向高度,要匹配阀盖装配后的压缩量,预压量通常设定为弹簧总行程的20%左右,预紧力过小会导致阀件启闭压力波动大,预紧力过大则会提升阀件的开启压力,导致出口压力高于设计值;再者是簧丝的直径选择,需要根据阀件的额定工作压力计算,通常0.8MPa通径15mm的减压阀配套的这类环形弹簧,簧丝直径在1.2-1.5mm区间,材质选用65Mn弹簧钢或者304不锈钢,前者适用于常规空气、水介质工况,后者适用于弱腐蚀流体或者食品级管路场景。
很多结构设计新手在复刻这类弹簧的时候,容易忽略环形弯制过程中的节距变化问题——在将直弹簧弯成环形的过程中,弹簧外侧的螺距会被拉大,内侧的螺距会被压缩,如果直接用普通直弹簧的参数弯制,最终成品的弹力分布会出现内侧硬外侧软的问题,正确的建模逻辑是在绕制螺旋簧的时候就预先做变节距处理,弯制后环形状态下各位置的有效节距保持一致,才能保证圆周方向弹力均匀。另外弹簧两端的对接位置要避开阀芯的受力凸台位置,通常会将对接点布置在阀腔的流道盲区,避免接口处的焊接缺陷影响弹力输出或者在长期交变应力下出现断裂。
从应用场景延伸来看,这类环形弹簧不止应用在减压阀上,在一些环形布置的快装接头、旋转密封件的压紧结构、小型离合器的复位结构中也有广泛应用,核心优势就是在有限的环形空间内提供均匀的轴向弹力,不需要额外布置导向杆,节省阀件或者机构的内部空间,相比多个小弹簧沿圆周均布的设计,单个环形弹簧的装配效率更高,不会出现单个弹簧失效导致的整体受力不均问题,也减少了零散零件的管理成本。在建模过程中需要注意螺旋线的收尾处理,首尾圈要做并紧磨平处理,保证弹簧两端的支撑面平整,和安装槽的端面完全贴合,避免装配后出现倾斜。
