ECLAMP2422N三阶EMI低通滤波器结构

　　在高速数字电路与射频前端的板级设计场景中，信号完整性与电磁兼容性能的把控始终是硬件结构工程师绕不开的核心环节，尤其是消费电子、工业通讯、便携医疗设备这类集成度高、布线空间局促的产品里，板载EMI滤波器件的选型与安装适配，直接决定了整机的辐射发射水平与敏感信号的抗扰能力。本次呈现的这款LC Pi型三阶低通滤波器件，正是针对2通道高速差分或单端信号链路设计的表贴滤波组件，核心参数匹配2nH串联电感、100pF并联电容的滤波拓扑，采用6引脚UDFN超薄扁平无引脚封装，能够在不占用过多板上垂直空间的前提下，完成特定频段的电磁干扰抑制。

　　从实际电路应用的角度来看，这类器件通常部署在高速接口的信号路径上，比如USB、HDMI、MIPI这类高速差分信号的端口处，或是音频、传感器模拟信号的输入前端，一方面可以滤除信号链路中耦合的高频共模、差模干扰，避免板上高速开关电源、数字时钟信号的谐波串入敏感通路造成信号失真，另一方面也能抑制接口线缆向外辐射的电磁噪声，帮助整机满足各类电磁兼容强制标准的限值要求。区别于传统分立式LC滤波搭建的电路，集成式的Pi型滤波组件将电感、电容元件通过半导体工艺集成在单一封装内部，省去了分立式元件布局时的寄生参数耦合问题，也避免了手工布线带来的滤波特性偏移，对于批量生产的板卡产品来说，一致性表现更稳定。

　　从结构设计维度拆解这款器件，首先是封装外形的设计考量，UDFN封装本身属于无引脚贴装形式，器件底部的焊盘直接与PCB板的焊盘接触焊接，相比传统的SOP、SOT类带引脚封装，寄生电感与寄生电容要小得多，这对于高频滤波特性的保持至关重要——毕竟滤波器件本身的寄生参数会直接改变预设的滤波截止频率，过大的寄生参数甚至会让滤波效果在高频段完全失效。器件本体采用黑色环氧塑封材料成型，塑封本体的边角做了微小的倒角处理，既可以避免贴装过程中吸嘴取料时出现边角崩裂，也能减少回流焊过程中塑封体与PCB之间因热膨胀系数差异产生的应力集中。器件表面设置的圆形定位标记，是生产与贴装环节的视觉识别点，贴片机的视觉系统可以通过这个标记快速识别器件的引脚方向，避免反向贴装造成的电路功能失效。

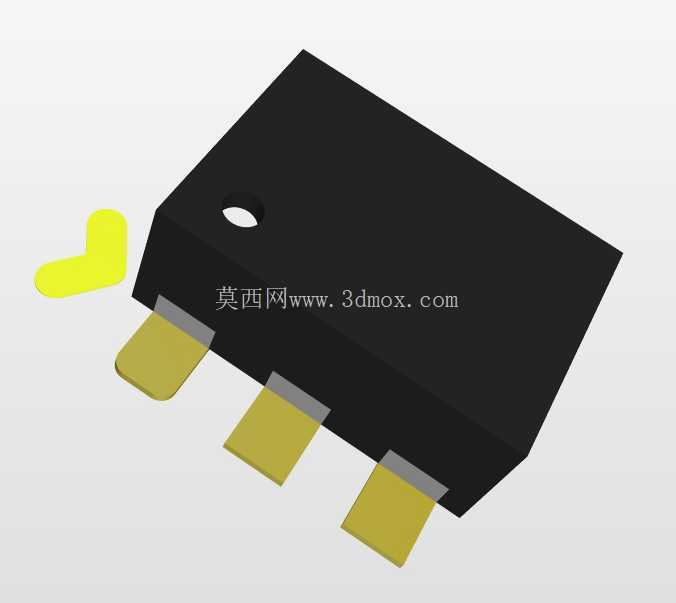

　　再看引脚与安装边界的设计细节，这款器件的三个外露镀金焊盘（实际为6引脚分两侧排布，模型展示视角为单侧引脚形态）采用了向外延伸的翼型设计，焊盘表面的镀金层厚度满足无铅回流焊的焊接要求，既可以保证焊锡的浸润性，也能在长期使用过程中抵御氧化、盐雾等环境侵蚀。焊盘与塑封本体之间的连接区域做了加宽处理，能够承受一定的机械弯折应力，避免在PCB受外力形变时出现焊盘脱落的问题。在进行PCB封装设计时，需要严格把控焊盘的尺寸与间距：焊盘的长度要略大于器件外露引脚的长度，保证焊锡熔融后能够形成可靠的弯月面焊缝；焊盘之间的阻焊桥宽度要满足制版工艺的最小线宽要求，避免回流焊过程中相邻焊盘出现锡连短路。器件的垂直安装高度控制在毫米级，对于追求薄型化设计的便携电子产品来说，不会对整机的堆叠厚度造成额外负担，甚至可以直接部署在屏蔽罩的下方，与屏蔽结构配合形成更完善的EMI防护体系。

　　从设计思路的溯源来看，这类集成滤波器件的结构设计始终围绕“低寄生、高可靠、易贴装”三个核心目标展开：塑封本体的尺寸经过反复优化，在足够容纳内部LC滤波芯片与键合引线的前提下，尽可能压缩本体的长宽尺寸，适配高密度板卡的布局需求；引脚的排布方式与通用表贴IC的贴装工艺兼容，不需要额外调整SMT产线的贴装参数，就可以完成批量焊接；器件的耐温范围满足工业级产品的应用要求，能够在-40℃到85℃的工作环境下保持滤波参数的稳定，不会因为温度漂移造成滤波特性偏移。在实际选型应用时，结构工程师需要结合板卡的布线空间、信号的工作速率、需要抑制的干扰频段来匹配对应的参数型号，同时在三维建模阶段准确还原器件的真实外形与安装尺寸，避免在结构堆叠时出现器件与周边壳体、屏蔽罩、相邻元件的干涉问题，尤其是在进行板卡级的虚拟装配验证时，器件的高度、引脚位置、本体轮廓的建模精度，直接影响到后续整机装配的一次成功率，任何尺寸上的偏差都可能导致试产阶段出现装配干涉，拖慢产品的研发迭代进度。

　　另外需要注意的是，这类表贴滤波器件在焊接完成后，不需要额外的固定结构，完全依靠焊盘的焊接强度就可以满足常规振动环境下的使用要求，但在高振动冲击的工业应用场景中，也可以在器件本体的底部增加少量底部填充胶，进一步提升器件与PCB之间的连接强度，避免长期振动下出现焊点开裂的问题。在进行三维建模时，除了还原器件的可见外形结构，也需要预留出焊接后的焊锡空间、器件周边的维修操作空间，比如器件两端要留出足够的烙铁头操作位置，方便后续维修时的拆焊操作，不能为了追求布局密度把器件紧贴其他高大元件布置，否则会大幅提升后期维修的难度。
