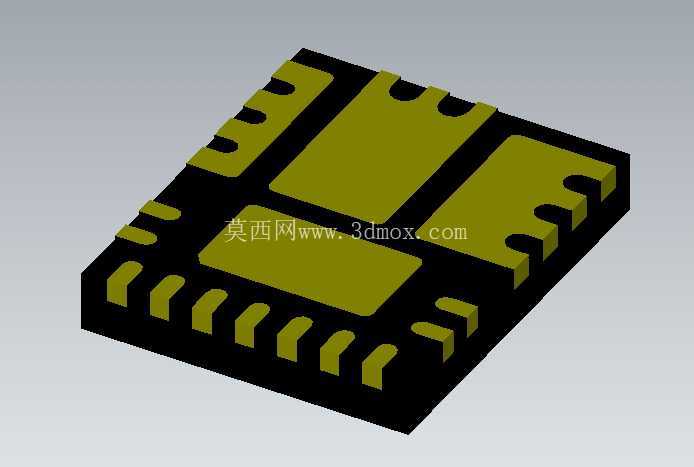

IR43x1单声道D类音频放大器PQFN封装结构

　　做消费类音频板卡设计快十二年，经手的功放类器件封装模型不下三百种，这款PQFN22封装的单声道D类音频放大器结构，是近期做便携蓝牙音箱功放板匹配时，专门按实际器件测绘还原的封装级三维结构。很多刚入行的结构工程师做PCB布局时容易忽略封装的实体干涉问题，总觉得焊盘对了就行，实际量产时经常出现散热片顶壳、焊盘旁电容和器件本体干涉、回流焊时器件偏移导致虚焊的问题，这个模型就是专门用来规避这类工程问题的。

　　先讲实际应用场景，这类单声道D类功放主要用在便携蓝牙音箱、桌面小音响、智能语音交互终端、车载小型提示音功放模块这类对空间占用要求极高的产品里，和传统AB类功放比，D类架构的转换效率能到九成以上，工作时自身发热小，不需要搭配大体积的散热鳍片，特别适合电池供电的便携设备。之前做一款户外便携扩音产品时，一开始选了TO252封装的同参数功放，结果板卡面积超了12%，外壳模具改了三次都塞不下，后来换成这款5x6mm的PQFN22封装器件，板卡面积直接压缩了近三分之一，才把整机重量控制在设计要求的180g以内。

　　从功能特性来说，这款单通道D类功放不需要额外搭建复杂的外围滤波电路，内置的过流、过热保护机制能在输出短路、环境温度超140摄氏度时自动切断输出，避免器件烧毁。做结构设计的时候要特别注意，这个封装的散热焊盘是在器件本体底部，和芯片内部的功率管直接连通，PCB上对应的散热焊盘必须打过孔连接到内层的接地铜皮，不然满功率输出时器件结温会快速飙升，触发过热保护导致声音断续。之前有个项目就是建模时没考虑散热焊盘的下沉深度，钢网开的厚度不对，回流焊后散热焊盘的锡膏厚度不足，热阻比设计值高了近40%，满功率工作二十分钟就出现断音问题，后来重新调整钢网开口，把锡膏厚度控制在0.15mm，才解决了热传导的问题。

　　再讲设计思路，做这个封装模型的时候，没有直接拿 datasheet 上的标称尺寸直接拉伸建模，而是实际拿了三盘来料，用影像测量仪逐个测了本体的实际公差，包括引脚的共面度、本体的注塑拔模斜度、引脚末端的倒角尺寸，还有散热焊盘的凹陷深度。很多网上下载的通用封装模型都忽略了塑封本体的拔模斜度，模型做的是垂直的立方体，实际器件本体从顶部到底部有0.2度的拔模角，做高密度布局时，如果旁边的电解电容离器件本体的距离留的是按垂直侧壁算的安全距离，实际焊接时就会因为拔模斜度导致器件底部和电容本体顶死，出现立碑、偏移的问题。另外这个封装的引脚是在器件本体的两侧和两端分布，一共22个引脚，其中两侧的长引脚是功率输出和电源引脚，两端的短引脚是信号输入和控制引脚，建模时特意把不同功能引脚的宽度做了区分，和实际器件的引脚尺寸完全对应，方便做PCB的DFM检查时，直接对照模型核对钢网开口的尺寸是否匹配。

　　关于外形尺寸和安装边界，这个器件的本体标称尺寸是5mm×6mm，本体总高度是1mm，其中塑封本体的厚度是0.9mm，引脚突出本体底部的高度是0.1mm，安装时PCB上对应的焊盘外延尺寸要比引脚宽度宽0.1mm，保证回流焊时锡膏能形成良好的浸润弯月面。布局时要注意，器件本体周围3mm范围内不要布置高度超过2mm的元器件，一方面是方便回流焊时的热风流通，保证焊接温度均匀，另一方面是后期维修时，热风枪的风嘴能有足够的操作空间，不会吹坏旁边的小型阻容件。另外底部的散热焊盘尺寸要比器件本体的散热区域小0.2mm，避免锡膏融化时溢出导致相邻引脚短路，之前有个批次的板卡就是散热焊盘开的和器件散热区一样大，回流焊时锡膏挤到旁边的电源引脚，导致电源和地短路，整批板卡的返修率接近15%，后来调整了焊盘尺寸才解决问题。

　　做这类半导体器件的三维模型，核心不是做个看起来像的立方体就行，而是要把所有影响生产、装配、散热的细节都还原出来，从引脚的共面度公差，到塑封本体的拔模斜度，再到底部散热焊盘的深度，每一个尺寸都要和实际量产的器件匹配，这样在做整机结构装配检查、PCB布局干涉检查、热仿真分析的时候，模型才能真正起到指导设计的作用，而不是只是个摆着看的外观件。很多年轻工程师做设计时总觉得封装模型随便找个能用的就行，等到量产时出现干涉、焊接不良、散热不足的问题，再去改板改模，浪费的成本和时间比一开始认真做个精准模型要高几十倍。
