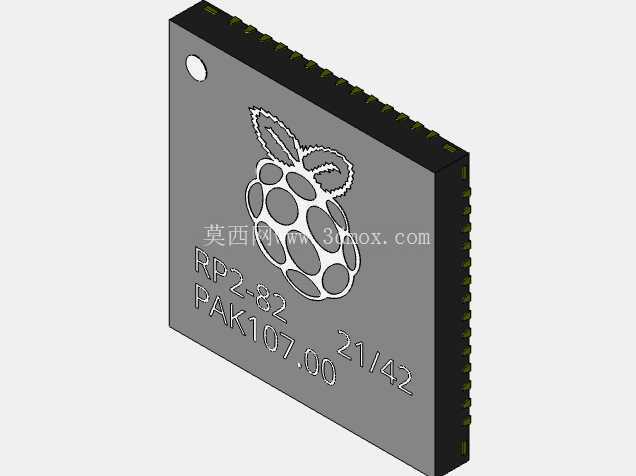

树莓派RP2040微控制器芯片三维结构

　　在嵌入式硬件开发、小型智能设备搭建以及开源硬件项目落地的过程中，核心控制芯片的三维结构建模是PCB布局、外壳适配、整机装配环节中不可或缺的参考依据。RP2040作为树莓派推出的首款微控制器，凭借灵活的外设配置与高性价比，被广泛应用在创客开发、工业小型传感节点、消费类电子小设备、教学实验平台等诸多场景中，对应的精准三维模型能够帮助结构工程师在设计阶段就完成芯片与周边元器件的空间干涉检查，避免后期打样出现装配冲突。

　　从实际功能特性来看，这款微控制器采用双核ARM Cortex-M0+内核，搭配264KB片上SRAM，支持外接QSPI Flash，可通过USB实现设备枚举与程序烧录，外设层面覆盖了UART、I2C、SPI、PWM、ADC等常用接口，能够满足绝大多数小型控制场景的算力与接口需求。在建模过程中，首先要还原芯片的QFN封装外形，准确还原芯片本体的长宽厚尺寸，包括引脚的排布间距、引脚的宽度与厚度、芯片表面丝印的定位、顶部定位标记点的位置，这些细节直接关系到PCB封装匹配的准确性。QFN封装的芯片底部带有裸露的散热焊盘，建模时需要准确还原散热焊盘的尺寸与位置，这部分不仅影响焊接可靠性，也关系到整机热设计时的散热路径规划，如果模型遗漏这部分结构，在做热仿真或者结构避让时就会出现偏差。

　　建模时需要重点关注安装边界的约束：芯片放置在PCB上时，本体边缘与周边阻容件、接插件的安全间距需要符合SMT生产的工艺要求，通常芯片周边要预留至少0.5mm的避让空间，避免回流焊时出现连锡或者元件干涉。芯片的引脚共面度在模型中也要通过尺寸约束体现，保证引脚底面处于同一平面，匹配SMT贴装的工艺要求，避免出现虚焊风险。从外形细节来看，芯片表面的树莓派logo标识、型号丝印、批次编码的位置都按照实物比例还原，不仅是为了外观还原度，更重要的是在做整机透明外壳设计时，这些标识的位置可以帮助开发者快速确认芯片安装方向，避免装反。

　　在不同的应用场景下，这款芯片的安装适配要求也有区别：比如在做手持小型设备时，芯片上方需要预留足够的空间给屏蔽罩或者导热垫，模型中准确标注芯片顶面的最高轮廓，就能帮助结构工程师快速计算屏蔽罩的成型高度，避免屏蔽罩压迫芯片本体造成损坏；在做工业级传感节点设计时，芯片周边往往需要涂覆三防漆，模型的轮廓边界可以作为三防漆涂覆区域的参考边界，保证涂覆范围覆盖芯片引脚同时不影响周边接插件的接触可靠性。

　　设计建模过程中，没有对芯片内部的晶圆、键合线等不可见结构做冗余建模，所有建模特征都围绕实际装配、布局、干涉检查的需求展开：引脚部分采用拉伸特征配合阵列完成，保证每个引脚的尺寸一致性，芯片本体采用倒圆角处理，还原实际芯片塑封本体的边缘工艺，避免尖锐直角与实际生产的芯片外形不符。定位标记点设置在芯片一角，对应实物的1脚标识位置，在装配时可以快速和PCB封装的1脚标记对齐，减少装配错误的概率。

　　对于从事嵌入式硬件结构设计、开源硬件开发的工程师来说，这款精准的芯片三维模型可以直接导入到装配环境中，和PCB板模型、周边元器件模型、外壳模型做整体装配校验，不需要再花费时间从零测绘芯片尺寸，能够大幅缩短前期设计的验证周期。尤其是在做紧凑型设备设计时，每一寸空间都需要精准利用，芯片的高度、引脚伸出长度、散热焊盘的凸起高度这些细节尺寸，都会影响到整机的堆叠设计，比如当设备需要做超薄结构时，芯片本体的厚度就决定了PCB区域的最小厚度空间，准确的模型可以帮助工程师在设计阶段就评估厚度方案的可行性，避免后期因为尺寸偏差导致结构无法合模或者元器件突出外壳。

　　另外在做教学演示或者产品展示时，带完整丝印与外形细节的芯片模型也能更直观地展示硬件方案的核心部件布局，让方案评审过程中，非硬件专业的结构、工业设计人员也能快速理解核心控制部件的位置与占用空间，减少跨部门沟通的信息差。建模时所有尺寸都参考官方公开的封装 datasheet 做校准，保证每个尺寸公差控制在工业设计允许的误差范围内，不会因为模型尺寸偏差导致生产加工出现问题。
