带轮毂三瓣式曲面叶轮结构建模设计

　　本次建模的带轮毂三瓣式曲面叶轮，属于流体输送与动力传递场景下的核心回转构件，日常在低压通风、小型流体增压、物料搅拌分散等工况中都能见到这类结构的应用，区别于常规多叶片闭式叶轮，三瓣式的开式曲面结构在处理含短纤维、小颗粒的流体介质时，不容易出现流道堵塞的问题，日常维护时清理附着在叶片表面的残留介质也更方便。从实际使用的功能逻辑来看，这类叶轮依靠中心轮毂与驱动轴连接传递扭矩，三个曲面瓣片在随轴回转时，通过曲面的型线导向持续对接触的介质施加轴向与周向的推力，实现介质的定向输送或者搅拌混合效果，瓣片边缘做了小圆弧过渡处理，避免高速回转时边缘应力集中产生的结构疲劳，同时也能减少介质在叶片边缘的涡流损耗，提升能量转换的效率。

　　设计过程中首先要确定中心轮毂的内孔直径与配合公差，这部分尺寸直接和驱动输出轴的安装边界匹配，轮毂的轴向长度要保证和轴配合时有足够的接触面积，避免高速运转时出现连接松动、轴孔偏磨的问题，轮毂外圆与瓣片根部的连接位置做了渐变圆角过渡，把回转时瓣片根部的集中应力分散到更大的接触面上，降低长期交变载荷下的结构断裂风险。三个曲面瓣片采用等厚曲面拉伸后做圆角修整的建模逻辑，瓣片的曲面弧度经过反复调整，既保证回转时的推力输出效率，也控制瓣片的悬臂长度在合理范围内，避免悬臂过长导致高速运转时瓣片产生过大的形变，瓣片的外轮廓直径要匹配安装腔体内壁的尺寸，预留合理的运转间隙，间隙过小容易出现运转剐蹭，间隙过大则会导致介质回流，降低工作效率。

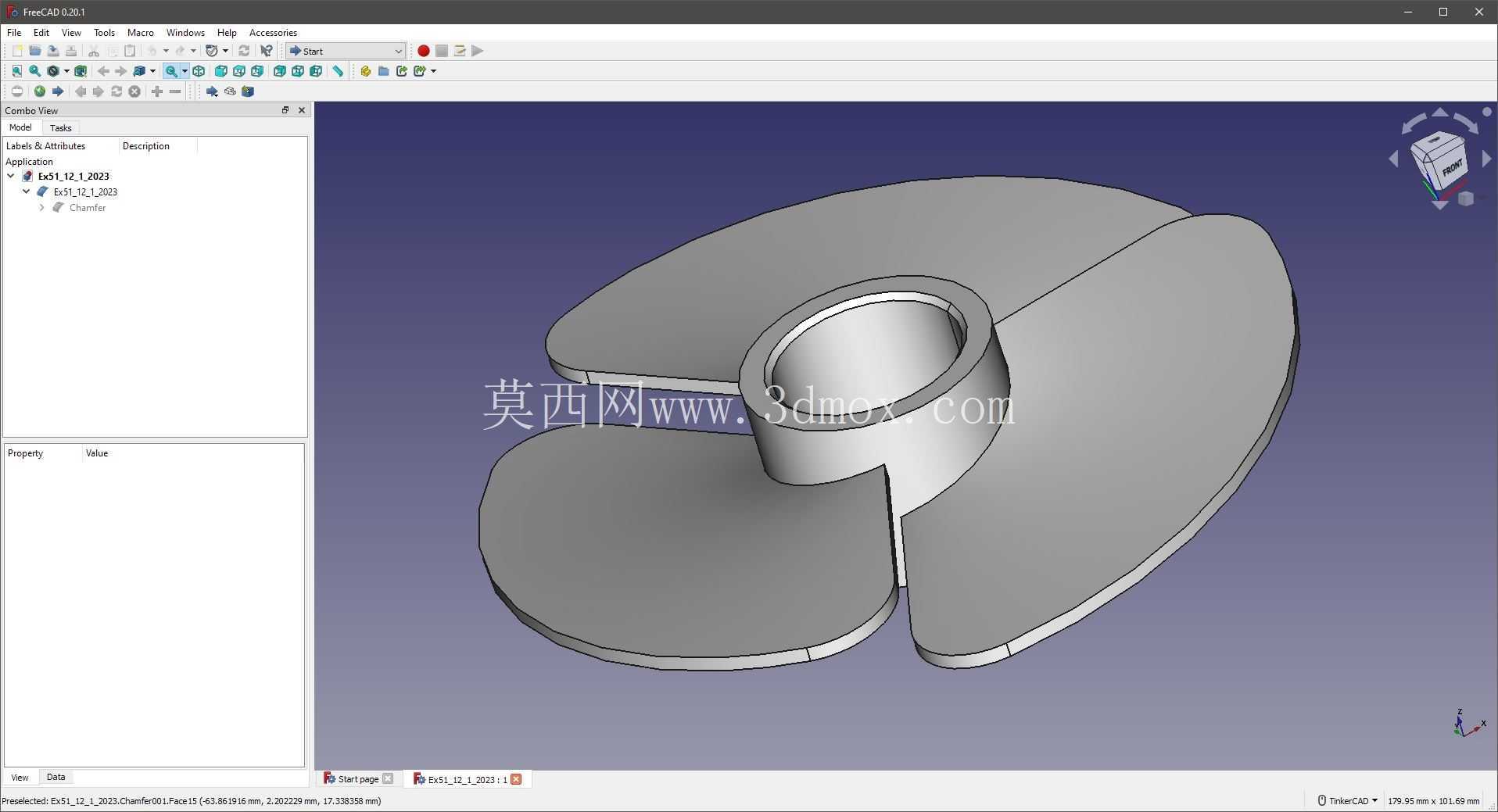

　　建模时优先绘制中心轮毂的回转截面，通过旋转命令生成轮毂基体，之后在垂直于轮毂轴线的基准面上绘制单个瓣片的轮廓草图，参考流体动力学的基础型线调整曲面的曲率，通过曲面拉伸、加厚生成单个瓣片实体，再以轮毂轴线为中心做环形阵列得到三个均匀分布的瓣片结构，最后对所有连接棱边做不同半径的圆角处理，还原实际加工过程中的倒角工艺，避免尖锐棱边带来的安全隐患与应力集中问题。从安装边界来看，这类叶轮的轴向定位依靠轮毂端面与轴肩的贴合，周向定位可以通过平键或者顶丝实现，整体轴向尺寸紧凑，不需要额外占用过多的安装空间，适配小型化的流体设备或者搅拌装置的安装需求，瓣片的曲面表面粗糙度要求控制在合理范围，减少介质附着的同时降低运转时的流体阻力，实际生产中这类结构既可以采用塑料注塑成型做小功率工况的应用，也可以采用不锈钢铣削加工满足耐腐蚀、高强度的工况需求。

　　建模过程中需要注意三个瓣片的角度均匀性，若角度分布不均，高速回转时会产生明显的动不平衡量，导致设备运转时出现振动、噪音过大的问题，严重时还会损坏驱动端的轴承结构，因此阵列时必须严格保证相邻瓣片的夹角为120度，同时每个瓣片的曲面曲率、厚度尺寸保持一致，确保整体的质心落在轮毂的回转轴线上，减少后续做动平衡校正的工作量。另外瓣片末端的厚度做了轻微的减薄处理，既可以降低叶轮整体的转动惯量，减少驱动电机启动时的负载，也能在叶轮接触到硬质异物时，通过瓣片边缘的轻微形变吸收冲击能量，避免直接掰断瓣片或者卡死驱动轴，提升结构运行的可靠性。
