CJMCU-9306双向I2C电平转换模块结构设计

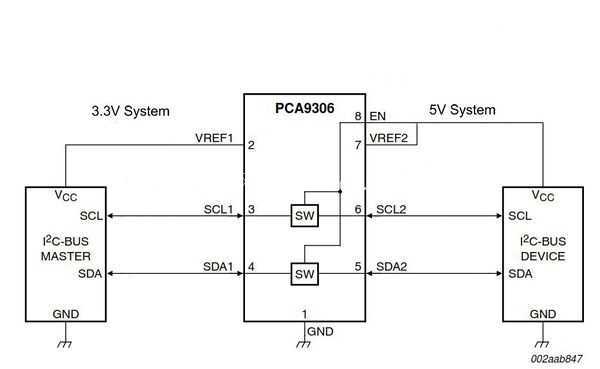

　　在嵌入式硬件开发、工业传感组网以及多电压域数字系统搭建场景中，不同供电电压的I2C设备互联始终是结构设计与硬件适配阶段需要重点考量的环节，这款基于PCA9306芯片的双向电平转换参考板，正是针对这类跨电压通信需求完成的结构与电路整合设计。从实际工程应用来看，这类转换模块常被部署在3.3V主控与5V外设的通信链路中，比如老旧5V供电的传感器模块对接新一代低功耗主控板，或是多节点SMBUS总线系统中不同电压区段的信号桥接，能够在不额外增加通信延迟的前提下完成双向电平匹配，避免因电压不匹配导致的主控IO口击穿、外设信号识别失败等常见工程问题。

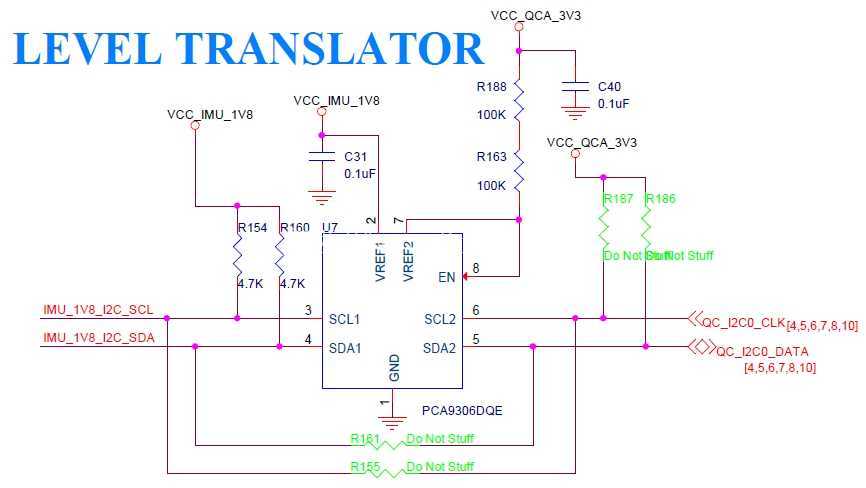

　　从功能特性层面看，这款模块支持2位双向信号通道，可同时覆盖SDA、SCL两条I2C总线核心信号线，无需额外设置方向控制引脚，依靠芯片内部的导通阈值自动识别信号传输方向，适配标准模式、快速模式下的I2C通信速率，同时兼容SMBUS总线的电气规范，能够覆盖绝大多数工业现场、消费电子开发中的电平转换需求。模块板载的上拉电阻预留与电源滤波电容布局，也充分考虑了实际布线中的信号完整性要求，减少长距离总线传输下的信号振铃与边沿畸变问题。

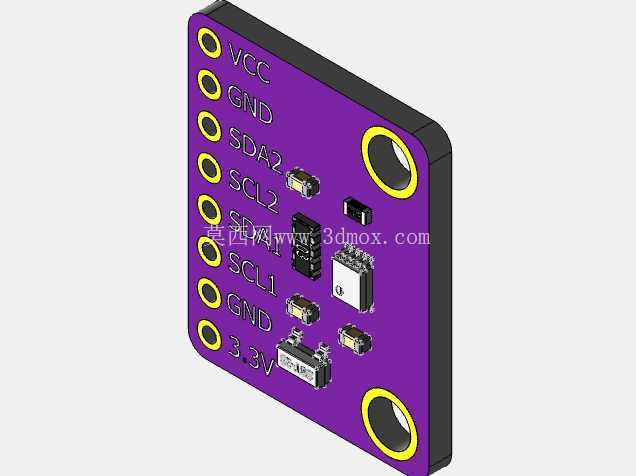

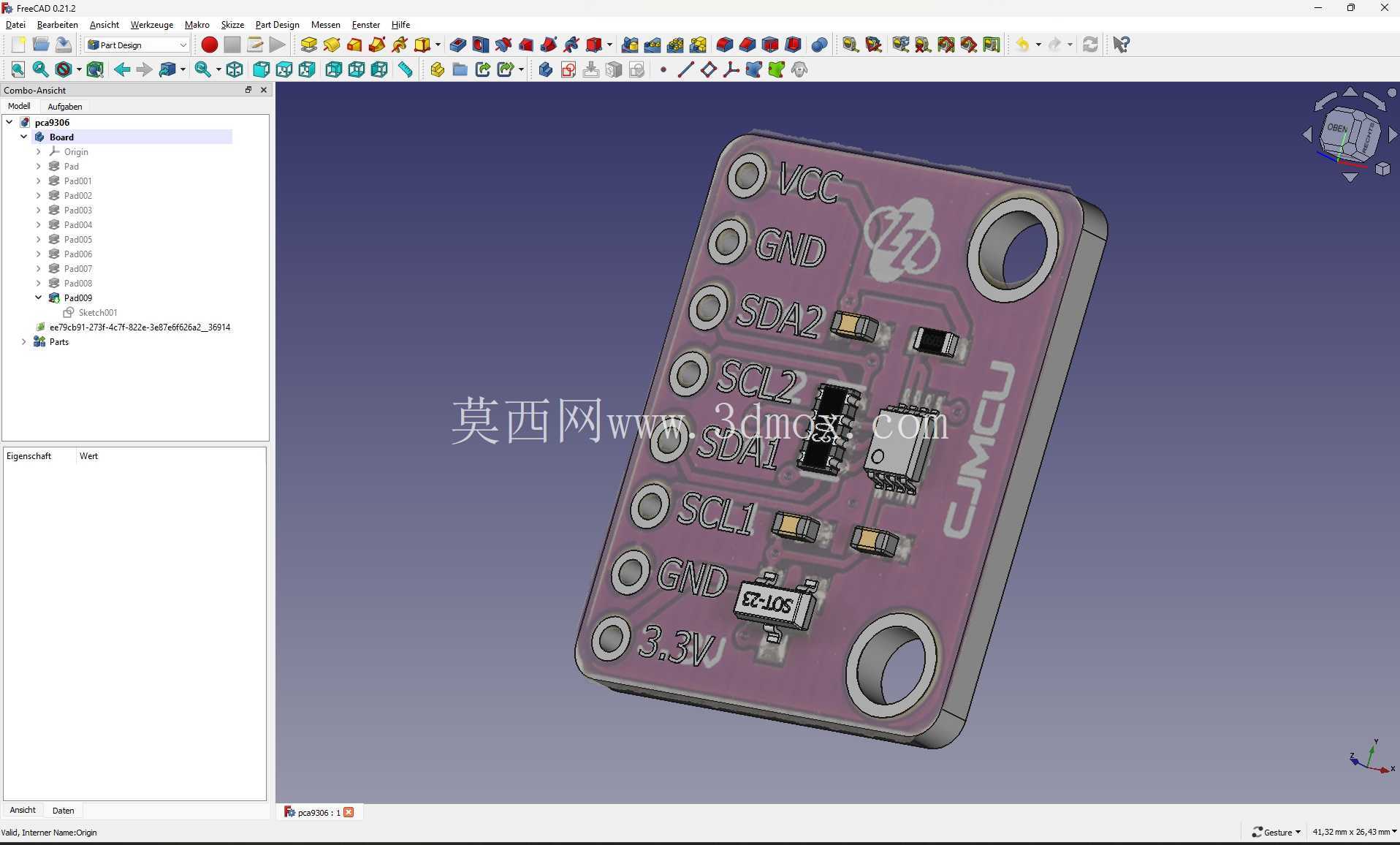

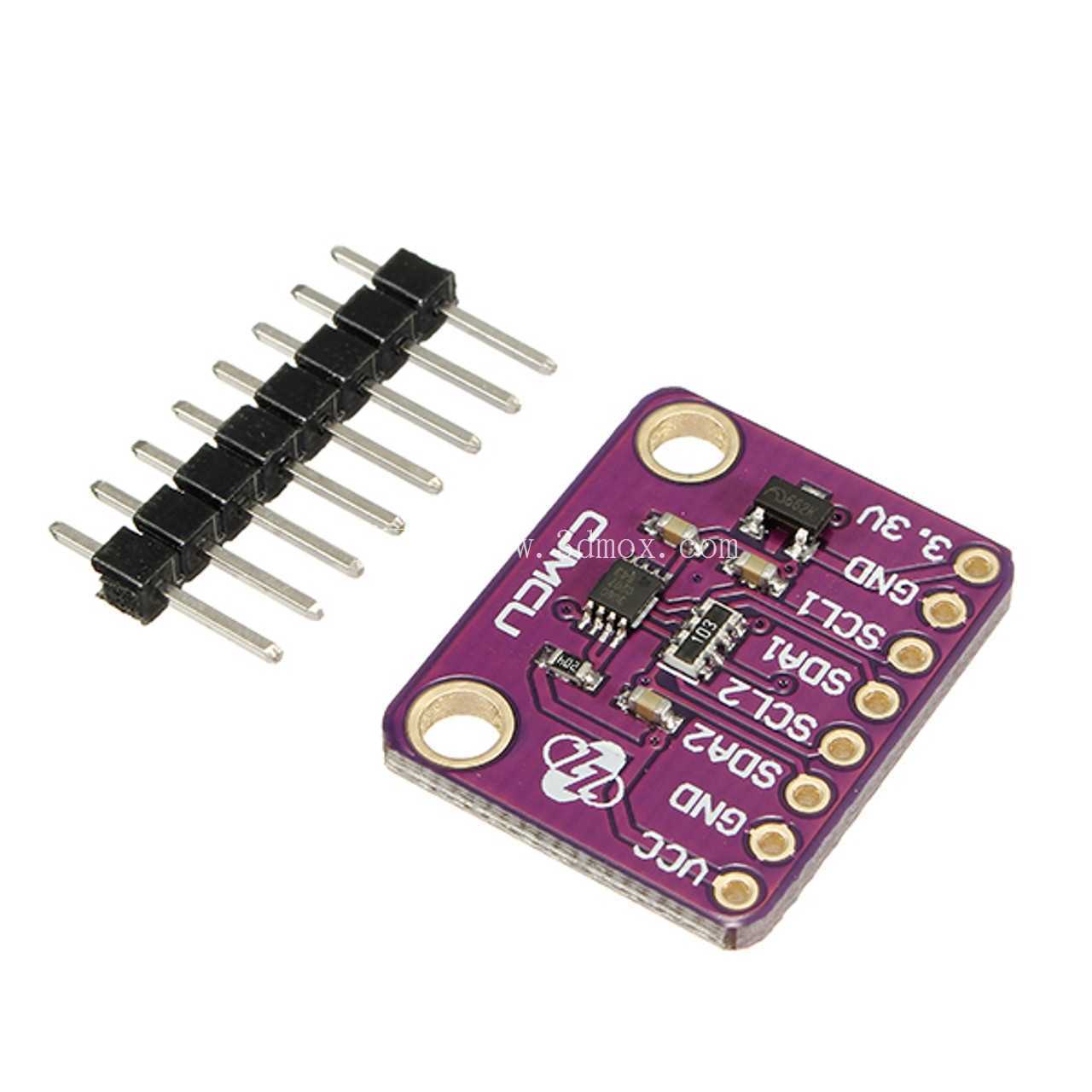

　　在结构设计思路上，这款模块采用了标准的2.54mm间距排针引出设计，所有信号引脚、电源引脚均在板边单侧排布，既可以通过直插排针焊接在面包板上完成原型验证，也可以通过排座对接实现快速插拔更换，适配开发阶段的快速迭代需求。板体四角设置了标准安装孔，孔径匹配M2规格螺丝，能够直接固定在通用铝型材框架、3D打印的设备外壳内部，安装孔的位置避开了板上的元器件布局与走线区域，不会在锁附螺丝时造成线路短路或元件挤压。板体的外形尺寸控制在极小的范围内，长宽尺寸适配绝大多数嵌入式设备内部的剩余安装空间，厚度方向仅包含PCB板厚与表贴元件高度，整体厚度不超过3mm，不会占用过多的设备内部堆叠空间，适合在紧凑型的传感节点、小型控制终端内部部署。

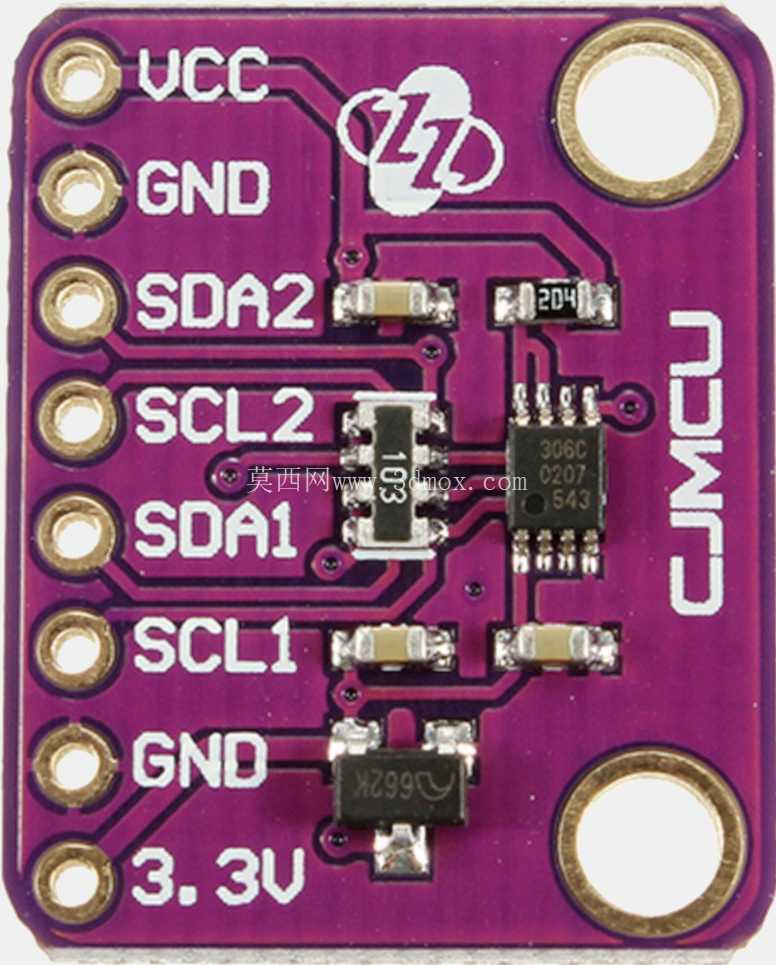

　　从安装边界来看，模块的元件全部采用表贴工艺布置在PCB单面，背面无突出元件，贴装时可以紧贴设备内壁或其他PCB板表面安装，无需额外预留背面的元件避让空间。排针的引脚定义采用丝印直接标注在板体表面，VCC、GND以及两路通道的SDA、SCL引脚标识清晰，现场接线时无需额外查阅手册即可完成接线，减少装配阶段的接线错误概率。板上的电源输入端预留了滤波电容安装位，在干扰较强的工业现场使用时，可以根据实际工况焊接对应容值的滤波电容，提升总线通信的抗干扰能力，无需额外外接滤波电路。

　　在实际选型适配过程中，这类转换模块的结构设计充分考虑了不同应用场景的安装需求，既可以作为独立模块在原型开发阶段快速搭建通信链路，也可以作为子模块集成到最终的量产设备内部，其标准化的引脚排布与安装尺寸，能够直接适配通用的开源硬件生态，降低开发阶段的结构适配工作量。板体的边缘做了圆角处理，避免在装配过程中板边毛刺划伤导线或操作人员，PCB基材采用常规FR-4材质，满足工业级温度范围内的结构强度要求，不会在常规温变环境下出现板体变形导致的元件虚焊问题。整体结构设计没有冗余的装饰性结构，所有布局均围绕功能实现与安装便利性展开，完全贴合工程应用中对功能模块的实用性要求。
