带集成搅拌结构的汽车钢制轮圈设计

　　这款轮圈的设计并非面向常规量产乘用车辆，而是针对特种作业场景下的小型作业车辆开发，这类车辆往往需要在行进过程中完成车载料筒的持续搅拌作业，常规轮圈仅承担承载、传扭的基础功能，无法匹配这类特殊作业的动力输出需求，因此在轮圈本体上集成搅拌传动结构，能够省去额外的外置传动支架布置，简化整车底盘的附属结构布局。从实际应用场景来看，这类轮圈多适配于小型农用作业车、厂区内部短途转运的小型料浆转运车，车辆在行进过程中，轮圈随车轮转动的同时，集成的搅拌结构能够同步将扭矩传递至车载储料腔内部的搅拌组件，无需额外配置独立的搅拌驱动电机，既降低了整车的制造成本，也减少了额外动力单元带来的故障点，尤其适合无外接电源、需要长距离移动作业的场景。

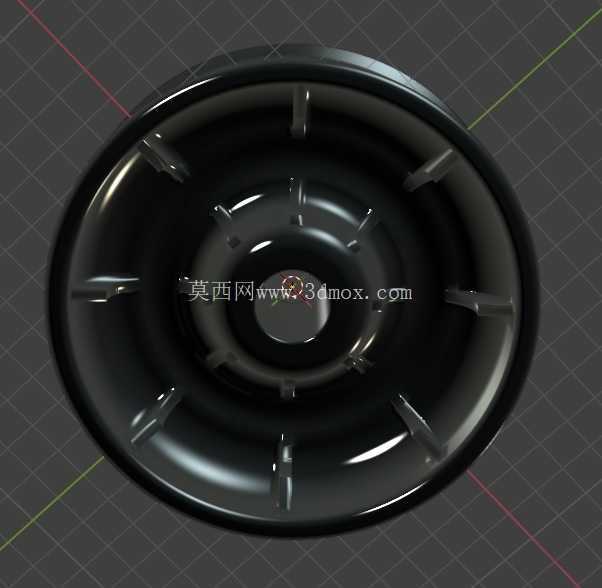

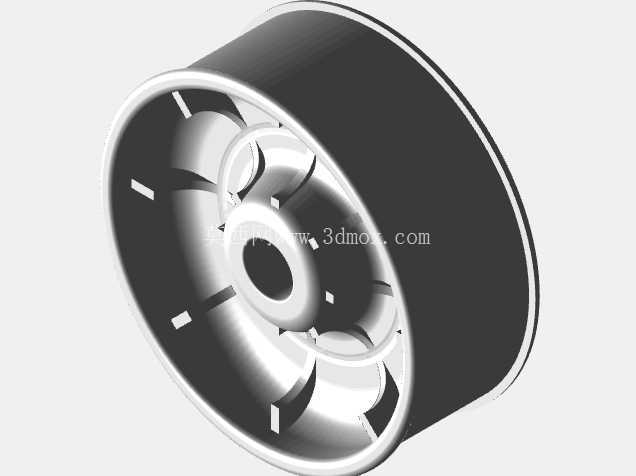

　　从功能特性来看，这款轮圈保留了常规钢制轮圈的全部基础功能：轮辋部分采用等厚度滚压成型结构，能够匹配标准尺寸的充气橡胶轮胎，轮辋的胎圈座位置设计有标准的凸峰结构，可防止车辆在转向、颠簸路面行驶时轮胎脱圈，满足车辆行驶过程中的承载、侧向力传递需求。区别于常规轮圈的核心点在于，轮辐位置并非采用常规的均匀分布镂空辐条结构，而是在轮辐中心的安装盘位置集成了搅拌连接接口，接口采用内花键配合端面定位止口的设计，能够保证搅拌轴与轮圈的同轴度，避免转动过程中出现偏心抖动；轮辐的加强筋采用非对称分布设计，在传递车轮驱动力矩的同时，能够承受搅拌组件带来的反向冲击载荷，避免轮辐在交变载荷下出现疲劳开裂。

　　设计思路上，这款轮圈优先考虑了结构的通用性与可靠性，没有采用一体式铸造成型的复杂结构，而是沿用钢制轮圈成熟的分体焊接工艺：轮辋采用常规的钢板滚压卷焊工艺成型，轮辐采用钢板冲压成型后与轮辋焊接为整体，中心的搅拌连接接口采用单独机加工的花键套，过盈压装到轮辐中心的定位孔后采用环焊固定，既保证了连接强度，也不需要对现有轮圈生产线做大幅改造，能够快速实现小批量生产。在结构强度校核阶段，重点考虑了两种工况的载荷叠加：一是车辆满载情况下轮圈需要承受的垂直载荷、制动扭矩、转向侧向力，二是搅拌组件工作时传递到轮心的反扭矩，因此轮辐的冲压加强筋走向特意做了优化，没有沿用常规轮圈径向均匀分布的筋条，而是在花键套周边增加了环形加强凸台，分散搅拌载荷带来的应力集中，避免焊缝位置在长期交变载荷下出现开裂。

　　外形尺寸与安装边界方面，这款轮圈的轮辋直径适配12英寸标准小型车辆轮胎，轮辋宽度为4J，匹配断面宽度145mm的低压农用轮胎，轮圈的安装孔位采用常规的4孔100mm节圆直径设计，能够直接适配多数小型作业车的转向节、后桥轮毂安装面，不需要对车辆的原有行走机构做任何改装。中心的搅拌连接接口突出轮辐安装平面的高度控制在25mm以内，不会与车辆原有的制动鼓、轮毂轴承端盖发生运动干涉，搅拌轴穿过轮心的位置设计有标准的密封圈安装槽，能够避免作业过程中料浆、泥水溅入轮毂轴承位置，保证行走机构的使用寿命。轮辐上预留的螺栓过孔采用沉孔设计，轮毂螺栓拧紧后，螺栓头部不会突出轮辐表面，避免与搅拌连接组件发生刮碰；轮辋的气门嘴孔位置特意避开了轮辐加强筋的焊接位置，保证轮胎充气操作的便利性，同时也不会因为焊接热影响导致气门嘴孔周边出现应力变形。

　　在实际装车验证的逻辑里，这款轮圈的动平衡精度控制要求略高于常规农用车辆轮圈，因为集成了搅拌传动结构，轮心位置的额外组件如果存在偏心，会在车辆高速行驶时带来车轮抖动，同时也会导致搅拌轴的密封件过早磨损，因此在焊接完成后，会对轮圈做整体动平衡校正，在轮辋的内外侧焊接平衡块，将剩余不平衡量控制在允许范围内。另外，轮圈的表面处理采用常规的阴极电泳工艺，能够满足农用、厂区作业场景下的防腐蚀需求，不需要额外做喷涂装饰，毕竟这类作业车辆对外观装饰的需求极低，核心要求是结构可靠、维护成本低，即便轮圈表面出现磕碰掉漆，也不会短期内出现锈蚀穿透的问题，适合复杂作业环境下的长期使用。
