汽车门窗升降驱动减速电机结构

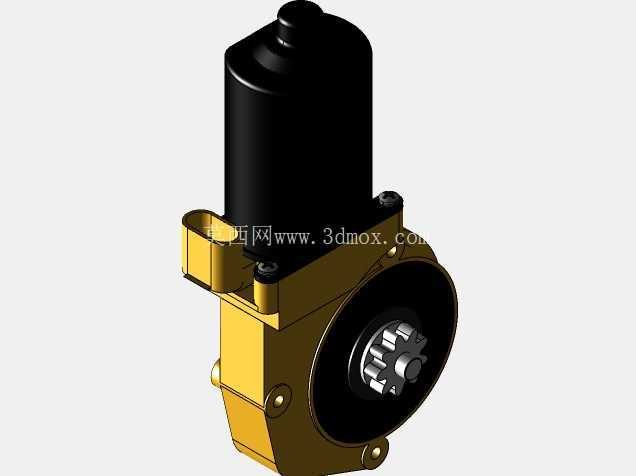

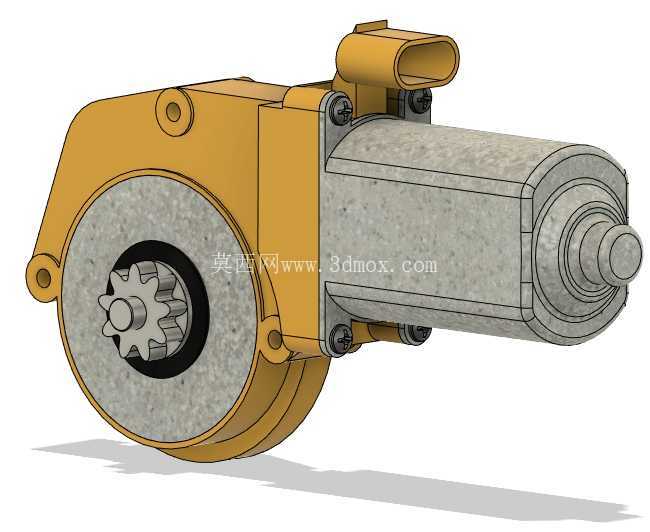

　　这款集成减速机构的驱动单元，是乘用车辆门窗升降系统的核心执行部件，日常装车场景覆盖绝大多数燃油及新能源乘用车的侧门玻璃升降工位，替换场景可适配老款车型升降器电机损坏后的维修替换，也可作为低速大扭矩直流驱动单元，拓展用于小型自动化设备的直线推拉执行工位、智能家居电动窗的驱动模块。从实际装车工况来看，该部件安装在车门内饰板与钣金腔体之间，日常工作环境存在一定的粉尘、凝露风险，同时车门钣金的安装空间十分局促，因此设计阶段优先做了集成化布局，将直流驱动电机与蜗轮蜗杆减速级、直齿输出级整合在同一个压铸壳体内部，省去了额外的连接法兰与传动对接结构，整体外轮廓没有突出的尖锐结构，能顺利嵌入车门钣金的预留安装位，不会和玻璃升降导轨、门锁机构、车门线束产生运动干涉。输出端采用小模数外花键结构，直接和玻璃升降器的扇形齿轮啮合，传动间隙控制在0.15mm以内，避免玻璃升降过程中出现旷量晃动，花键的齿形做了倒圆处理，装配时无需精准对位就能顺利卡入升降器的从动齿轮，降低产线装配的对位难度。壳体采用锌合金压铸成型，壁厚均匀控制在2.5mm，既保证了齿轮啮合部位的结构刚性，避免长期负载下壳体变形导致齿轮啮合偏载打齿，又能通过壳体表面的散热筋把电机运转产生的热量快速传导到车门钣金上，避免连续升降车窗时电机过热触发保护。

　　电气接插件采用侧向卧式布局，接口朝向车门线束的走线方向，接插件带有防水密封圈，能阻挡车门腔体内部的凝露、洗车渗入的水渍进入电机内部造成短路，接插件的锁扣结构做了防脱设计，车辆行驶过程中的振动不会导致接插件松脱断电。从设计逻辑上看，该部件的减速比匹配经过多轮工况验证，直流电机本身的高转速低扭矩输出，经过一级蜗轮蜗杆减速改变传动方向，再经过一级直齿圆柱齿轮进一步放大扭矩，最终输出端的转速控制在每分钟30转左右，输出扭矩能达到12N·m，足以驱动3kg重的钢化玻璃完成全程升降，同时遇到玻璃卡滞时，蜗轮蜗杆的自锁特性可以避免玻璃受外力下坠，也能在电机断电时保持玻璃位置固定，不会出现自行滑落的问题。

　　安装固定点采用三个呈三角形分布的螺栓孔，孔位内嵌钢质衬套，避免螺栓锁紧时压裂压铸壳体，三个固定点的位置公差控制在±0.1mm，和车门钣金的安装螺柱完全匹配，装配时只需将电机卡入安装位后锁紧三颗M6螺栓即可完成固定，无需额外调整啮合间隙。输出轴的轴向窜动量控制在0.1mm以内，保证齿轮啮合的接触面积始终保持在齿面的70%以上，长期往复运转不会出现偏磨。电机尾部的端盖采用铆压结构和主壳体连接，端盖上预留了碳刷维护的冗余空间，正常工况下碳刷寿命能达到3万次以上升降循环，覆盖车辆全生命周期的使用需求。

　　在细节设计上，齿轮组采用润滑脂密封结构，壳体合模面涂有密封胶，内部填充的低温润滑脂可以在-40℃到85℃的环境温度范围内保持稳定的润滑性能，避免北方冬季低温时润滑脂凝固导致车窗升降卡滞，也能防止夏季高温时润滑脂变稀渗漏污染车门内饰。接插件的针脚采用镀锡处理，抗氧化能力强，长期在潮湿的车门腔体内工作不会出现接触不良导致的电机运转失灵。整体结构没有多余的冗余零件，所有部件都围绕“狭小空间内输出稳定大扭矩、长寿命免维护、装配便捷”的核心需求设计，既满足整车厂的量产装配效率要求，也适配售后维修市场的替换安装需求，其集成化的减速驱动结构思路，也可以为其他小空间低速大扭矩驱动场景的结构设计提供参考，比如小型电动推杆、自动售货机的货道驱动、智能家居的电动开合机构等，都可以借鉴这种电机与减速箱一体化的布局方式，在有限的安装空间内实现足够的驱动能力。
