PS3游戏手柄模拟摇杆结构三维建模

　　在消费电子外设的结构设计领域，游戏手柄的模拟摇杆是直接决定用户操作手感与设备使用寿命的核心交互部件，本次建模还原的摇杆结构，主要适配PS系列游戏主机的原装手柄布局，同时也可作为第三方定制手柄、街机摇杆台、工业模拟操控终端的输入部件选型参考。从实际应用场景来看，这类模拟摇杆除了在消费级游戏设备上承担方向输入、力度感应的功能外，在小型工业设备的手动操控端、无人机地面站的微调旋钮、虚拟仿真训练设备的操作杆上也有同结构的变体应用，其核心的电位器传感结构与复位回弹逻辑具备很强的通用性。

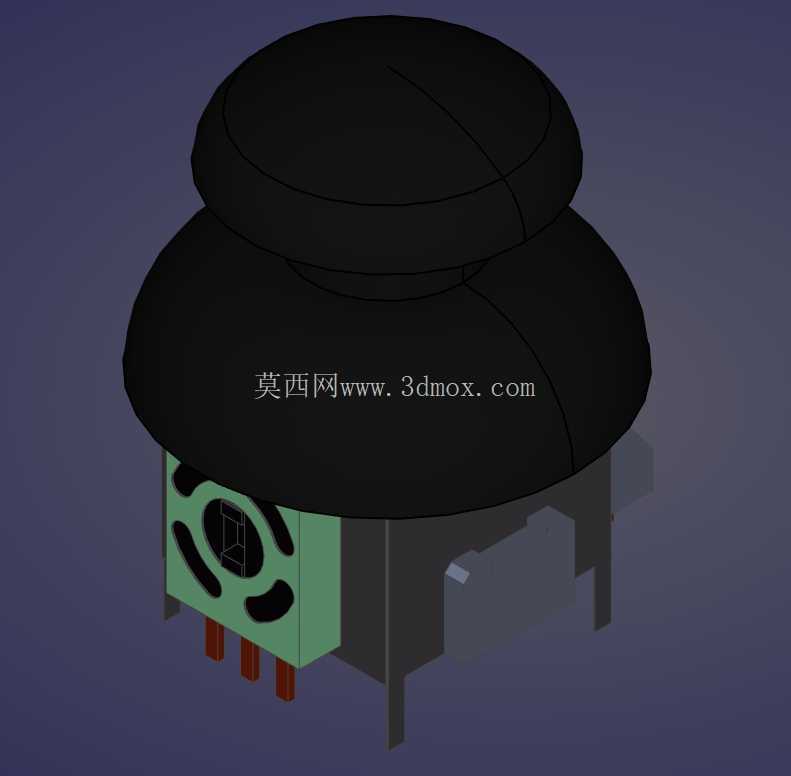

　　从功能特性上看，该摇杆采用双轴电位器采样结构，可同时识别X、Y两个轴向的偏移量，配合手柄主板的AD采样电路，能够输出连续变化的模拟信号，区别于普通方向键的通断式信号，可实现游戏内视角微调、载具油门线性控制、光标精准移动等精细化操作需求。摇杆顶部的蘑菇头采用双层叠合的圆弧外形，上层接触手指的区域做了内凹的弧面处理，贴合拇指指腹的自然弧度，长时间操作不易产生滑脱；下层的圆盘结构做了边缘限位，可避免摇杆偏移到极限位置时手指从边缘滑出，同时也能在摇杆下压（即L3/R3按键功能）时均匀分散按压力度，避免局部应力集中导致的结构断裂。

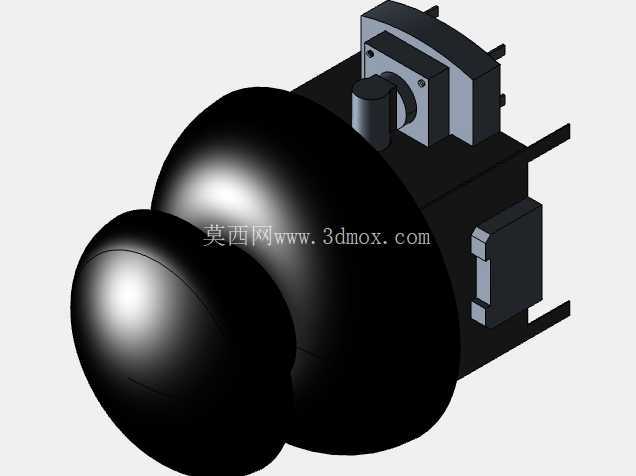

　　设计思路上，建模时优先还原了摇杆的实际装配边界，底部的电位器模块采用标准的直插式引脚布局，引脚间距与市面通用的10k双轴摇杆电位器完全一致，可直接适配通用手柄主板的焊盘位置；摇杆的复位结构采用内置扭簧，两个轴向分别配置独立的复位扭簧，可保证摇杆在不受外力时自动回归中心位置，扭簧的扭力参数参考原装手柄的手感设定，既不会因为扭力过大导致操作费力，也不会因为扭力过小出现中心定位偏移、漂移的问题。结构上做了分层设计，顶部的蘑菇头采用卡扣式连接，可直接扣在下方的摇杆转轴上，无需额外螺丝固定，方便后期更换磨损的摇杆帽；转轴与电位器的连接采用D型轴配合，避免转轴与电位器轴心之间出现相对转动，导致采样信号出现偏差。

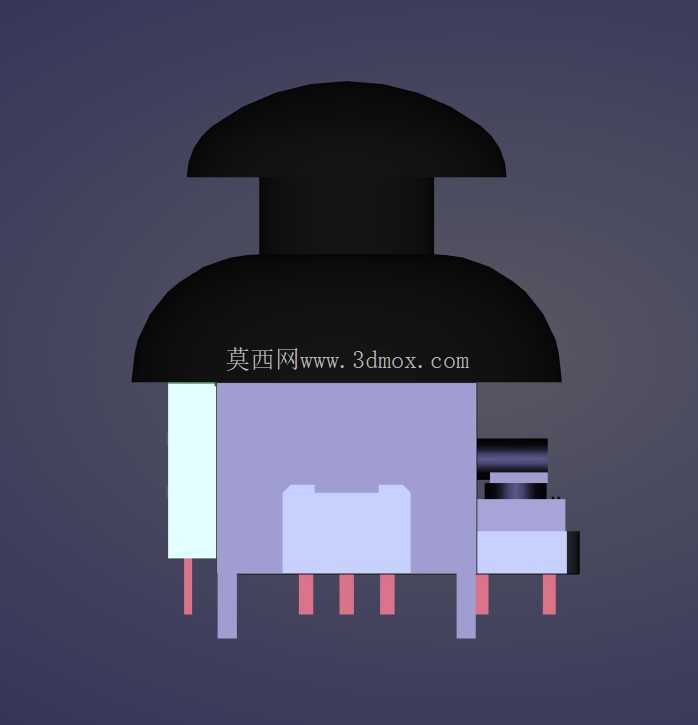

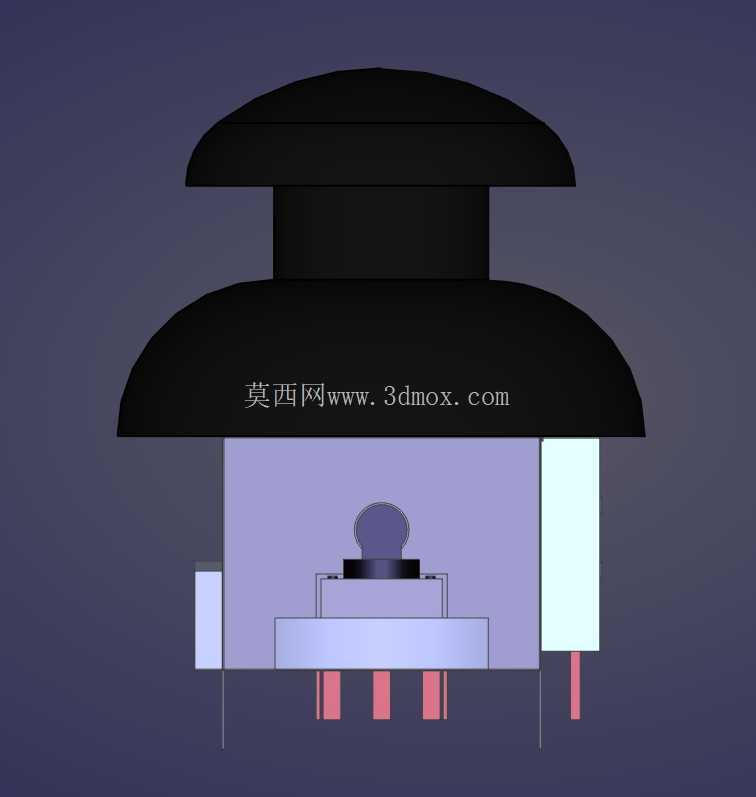

　　外形尺寸与安装边界方面，建模严格参考实物的原始尺寸，整体公差控制在±0.5mm范围内，完全匹配原装手柄的安装腔体。摇杆未操作时的总高度从安装面到蘑菇头顶部为13.2mm，蘑菇头最大直径为17.5mm，下层限位圆盘直径为14mm，底部电位器模块的安装尺寸为12.5mm*12.5mm，引脚伸出长度为3.2mm，安装时仅需要在手柄面壳上开设直径10mm的过孔，即可将摇杆模块从内部固定，面壳到摇杆帽底部的预留间隙为1.5mm，保证摇杆全角度倾斜时不会与面壳发生摩擦干涉。摇杆的最大倾斜角度为各方向22度，倾斜到极限位置时的边缘投影不会超出下层限位圆盘的范围，可避免与手柄内部的其他元件（如按键导电胶、主板走线、震动马达）发生空间干涉。

　　从结构可靠性角度，建模时还原了摇杆转轴处的耐磨衬套结构，衬套采用POM材质的设计预留，可减少转轴反复转动时的磨损，提升摇杆的使用寿命，按照常规使用频率计算，该结构可承受超过100万次的全行程倾斜操作而不出现明显的松垮。摇杆下压的按键行程为1.2mm，触发力度设置为1.8N，与手柄上其他按键的触发力度保持一致，按下时的反馈清晰，不会出现卡滞或者误触发的问题。对于需要改装手柄或者设计自定义操控设备的结构工程师来说，该模型可直接用于安装位置的空间校核、外壳曲面的匹配设计，也可作为衍生结构设计的基础原型，比如更换不同高度的摇杆帽、调整复位扭簧的扭力参数、更换不同阻值的电位器模块时，都可以在该模型的基础上快速修改，无需从零开始测绘实物。
