华夫封装2W功率电流采样电阻结构

　　在工业控制板卡、电源模块、伺服驱动系统的电流采样回路里，这类华夫封装的2W电流电阻是非常常见的采样元件，很多刚接触硬件结构设计的工程师容易只关注它的电气参数，忽略其机械结构与安装边界对整机布局的影响，实际上这类贴片功率元件的三维结构设计，直接关系到SMT贴片的良率、长期工作的散热可靠性，以及周边元件的安全间距预留。

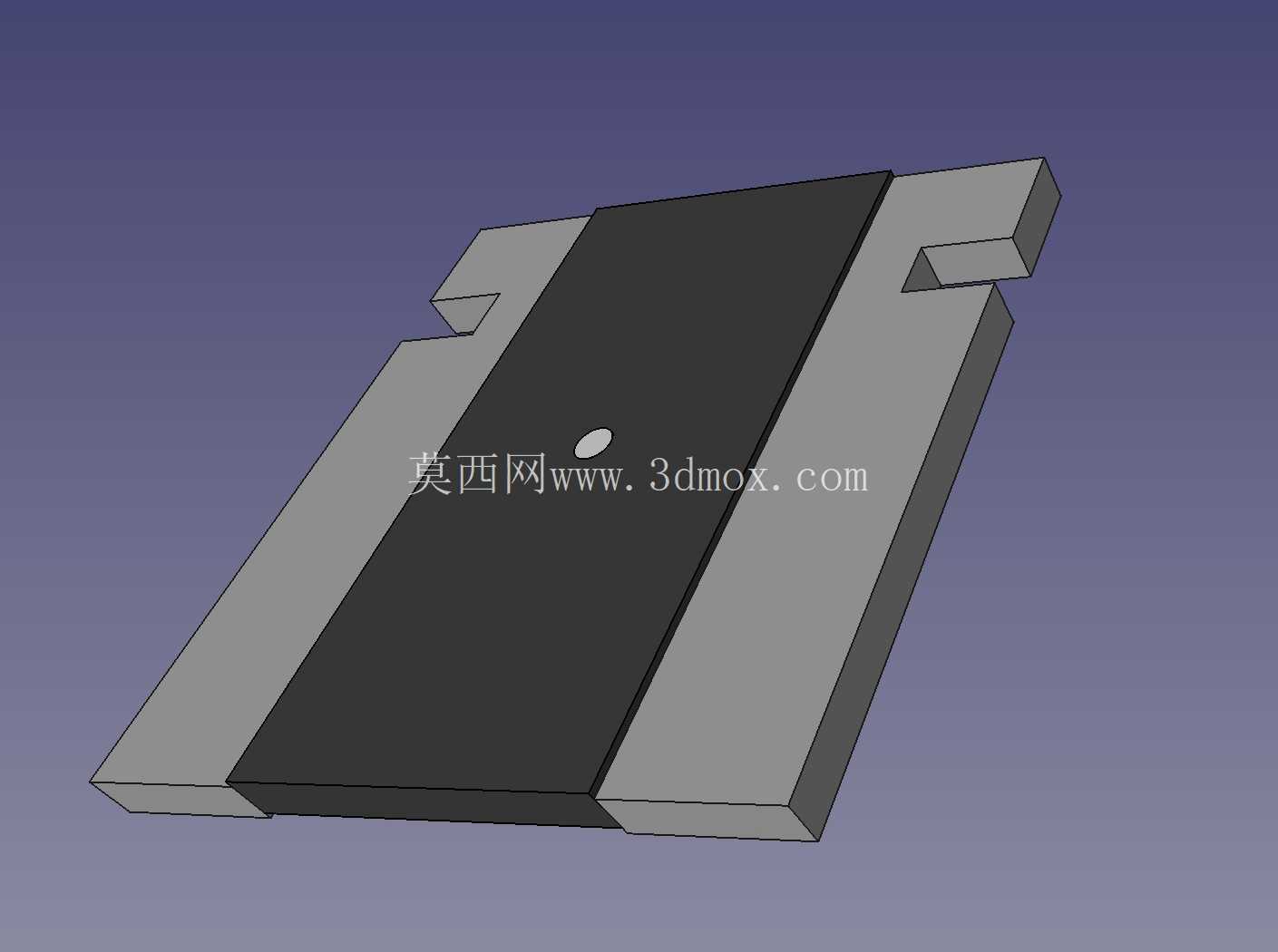

　　从实际应用场景来看，这类电阻常被布置在H桥驱动回路的下桥臂、开关电源的输出侧、电池管理系统的电流检测支路中，工作时需要通过数安培到十数安培的连续电流，同时自身会产生一定的功耗发热，因此结构设计上首先要兼顾散热能力与焊接可靠性。这款华夫包结构的电阻，主体采用高导热陶瓷作为基底承载电阻合金层，两侧延伸出的焊接端采用了阶梯式的华夫卡扣结构，这种结构不是随意设计的：一方面阶梯状的端面可以在回流焊时增加焊锡的附着面积，让焊锡能够沿着阶梯缝隙形成更牢固的焊点，避免大电流工作时焊点热胀冷缩导致的虚焊脱落；另一方面两侧突出的卡扣结构可以在贴片时与PCB焊盘形成物理定位，减少SMT贴装时的元件偏移概率，尤其是在高速贴片机的吸嘴放料过程中，这种对称的突出结构能让元件在焊盘上的自定位效果更好，过回流焊时的熔融焊锡表面张力会把元件拉回到正确的焊盘位置。

　　从外形尺寸与安装边界来看，这款电阻的主体厚度、两侧焊接端的突出高度都有严格的公差控制，设计PCB封装时不能只按照 datasheet 上的平面尺寸画焊盘，要考虑到元件本体的高度对周边布局的影响：比如电阻正上方不能布置高度低于其本体的贴片电容、电感等元件，避免装配时发生干涉；电阻两侧的焊盘外延要预留足够的爬电距离，尤其是在高压应用场景中，电阻两端的电位差可能达到数十伏，焊盘之间的阻焊桥宽度要匹配元件本体的绝缘间隙，不能因为布局压缩导致高压打火。另外这款电阻的顶面是平整的陶瓷面，在需要做绝缘导热垫贴合的应用中，平整的顶面可以和导热垫充分接触，把电阻工作时产生的热量传导到上方的散热屏蔽罩上，这也是结构设计时特意保证顶面平面度的原因——很多同规格电阻为了省料会把顶面做的凹凸不平，导致导热接触面积不足，长期满负荷工作时电阻温度过高，出现阻值漂移甚至烧毁的问题。

　　从设计思路上看，这种华夫卡扣式的端接结构，相比传统的平直端接贴片电阻，在抗机械应力上有明显优势：很多工业设备的PCB板会在装配、运输过程中发生弯曲形变，平直端接的电阻很容易因为板弯应力导致端接处的陶瓷基底开裂，而阶梯状的华夫结构可以让焊点的应力分散到多个阶梯面上，不会把所有应力集中在端接与陶瓷基底的结合处，大幅提升了元件的抗机械振动、抗板弯能力。另外电阻本体的黑色封装层不是普通的油漆，是掺杂了导热填料的环氧树脂保护层，一方面可以保护内部的电阻合金层不受潮湿、盐雾的侵蚀，另一方面可以把电阻合金层产生的热量通过辐射和传导的方式散发出去，设计时这个保护层的厚度控制得很薄，避免过厚的保护层增加热阻，影响散热效果。

　　在实际选型做结构布局时，还要注意这类电阻的安装方向：如果PCB板是竖直安装在设备内部，要尽量让电阻的长度方向和设备内的空气对流方向平行，让空气能够顺着电阻的长度方向流过，带走更多的热量；如果是水平安装的PCB，电阻要尽量远离电解电容等对温度敏感的元件，避免电阻长期工作时的高温烘烤导致电解电容的电解液加速干涸，缩短电容使用寿命。另外在做三维建模的时候，要准确还原两侧华夫结构的阶梯尺寸，不能简化成平直的方块，否则在做PCB装配干涉检查的时候，会发现不了焊盘周边的丝印、阻焊和元件突出部分的干涉问题，很多新手工程师建模时随意简化元件结构，导致打样回来的PCB出现元件贴装偏移、丝印被元件压住看不清标识的问题，都是因为没有准确还原这类细节结构。

　　从功能特性上来说，这款电阻采用开尔文连接的结构设计，对应的PCB焊盘会分成电流通路和电压检测两个部分，三维建模时要准确对应端接的位置，确保电压检测的焊盘正好落在电阻端接的内侧位置，避免把采样线接在电流通路上，导致大电流时走线电阻引入采样误差。很多结构工程师在做元件库的时候不了解开尔文采样的原理，把四个焊盘随意布置，结果硬件工程师调试的时候发现采样精度始终达不到设计要求，排查半天才发现是封装的焊盘位置不对，导致采样回路包含了焊锡和走线的电阻，引入了额外的误差。
