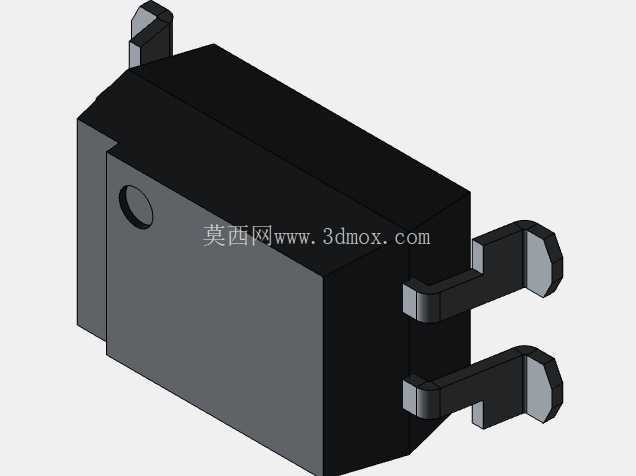

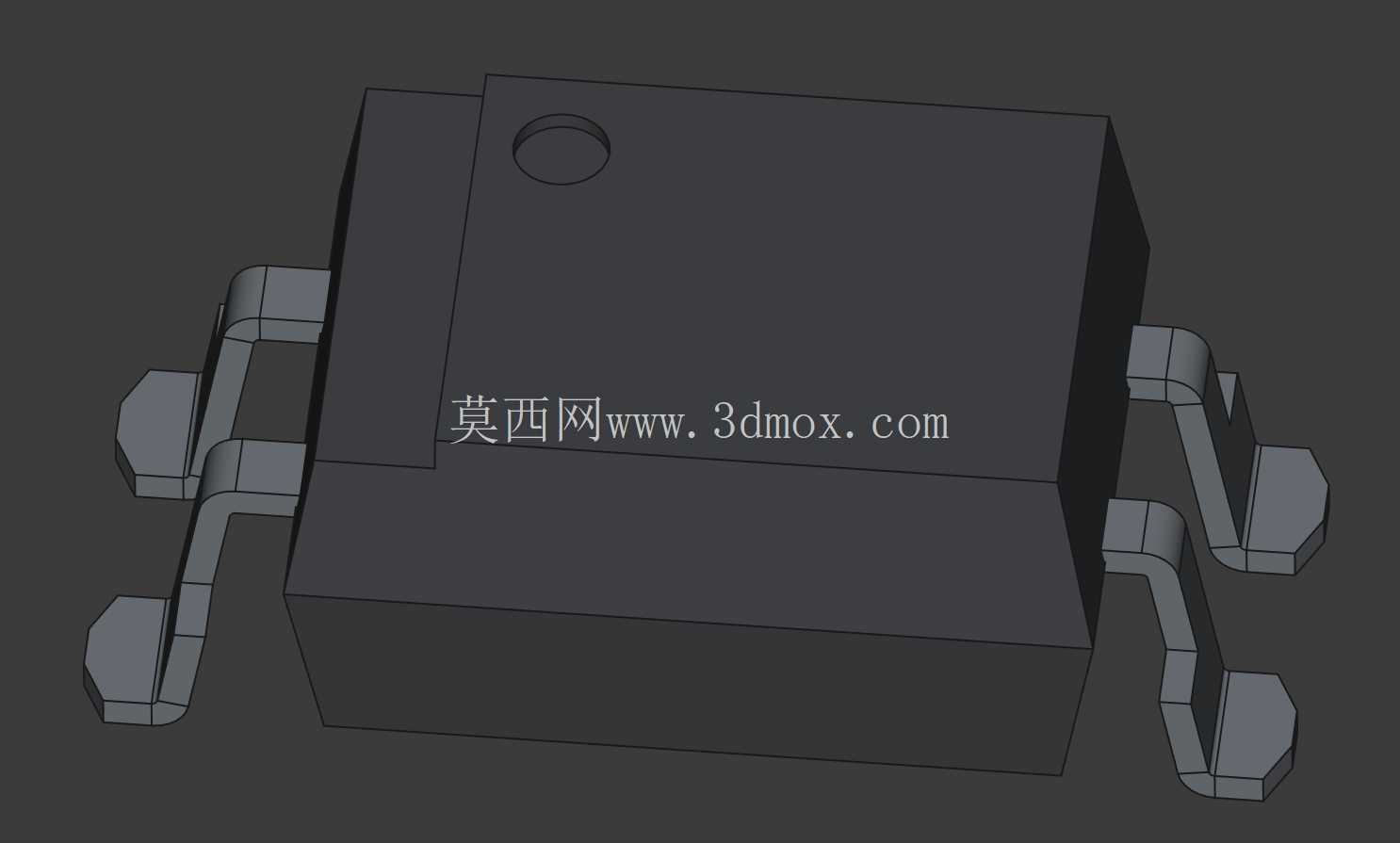

PC123P光耦SMT鸥翼引线外壳结构

　　在消费电子、工业控制板卡的SMT量产线中，表面贴装光耦合器的封装外壳结构直接决定了回流焊过程中的共面性表现、焊点可靠性以及后续整机运行的绝缘隔离性能，本次呈现的结构以PC123P型光耦的SMT鸥翼引线封装外壳为具象载体，完整还原了量产级贴片元器件外壳的结构细节。从实际产线应用的痛点出发，这类鸥翼引线形式的SMT封装外壳，首先要适配现有SMT产线的贴装吸嘴拾取逻辑，外壳顶部的平整区域做了统一的平面度管控，拾取区域的表面粗糙度控制在Ra1.6以内，避免吸嘴拾取时出现漏气偏移，适配高速贴片机每分钟上万点的贴装节奏，不会因为外壳顶面的结构凹凸导致吸嘴失压掉件。引线部分采用鸥翼形弯折结构，这种结构设计并非随意选型，而是充分考虑了PCB板材与元器件外壳之间的热膨胀系数差异，在回流焊的高温区间以及后续整机长期高低温循环工作的过程中，鸥翼形的弯折段可以提供足够的形变余量，吸收热应力带来的拉扯力，避免焊点出现开裂、虚焊的问题，相比直插式引线或者J形引线，鸥翼结构的焊点在AOI检测环节也更易识别，检测设备可以直接从斜上方观测到焊点的浸润形态，降低检测误判率。

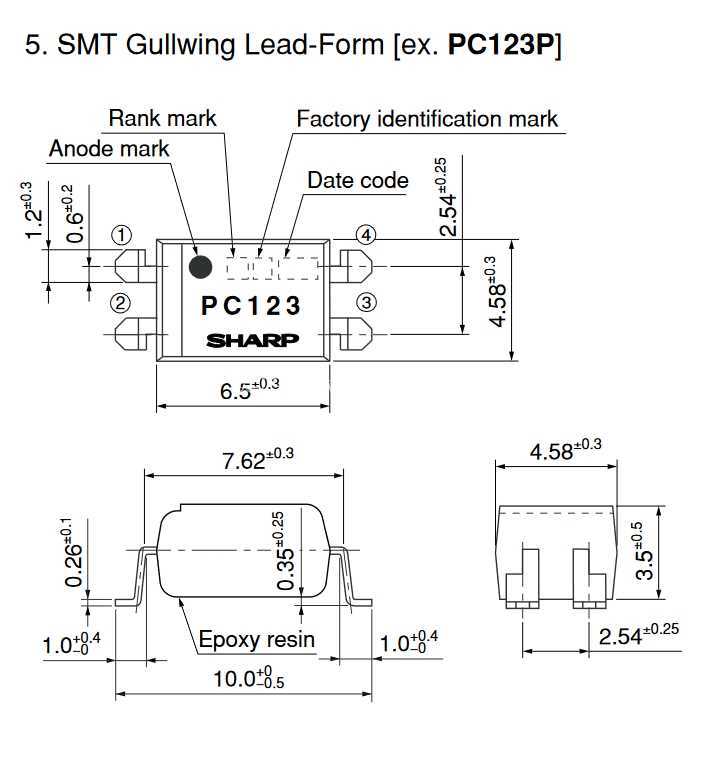

　　外壳主体采用黑色阻燃工程塑料注塑成型，腔体内部预留了足够的空间容纳光耦的发光侧芯片、受光侧芯片以及中间的透明绝缘隔离层，腔体的内壁做了细微的遮光筋条设计，避免外部杂散光进入腔体内部干扰光信号的传输，保证光耦的电流传输比稳定在设计区间内，不会因为外界光线干扰出现输出误触发的问题。安装边界方面，这款外壳的整体长宽尺寸严格遵循行业通用的SOP-4封装尺寸规范，本体宽度控制在4.5mm左右，长度控制在7.2mm左右，引线成型后的共面度公差控制在0.1mm以内，确保所有引线引脚都能和PCB焊盘充分接触，不会出现个别引脚悬空的问题；引线的引脚间距为2.54mm，匹配常规PCB设计的焊盘间距，焊盘的推荐设计尺寸为长1.8mm宽1.2mm，既可以保证焊点有足够的浸润面积，又不会出现相邻焊盘连锡的问题。从设计思路上看，这款外壳的结构没有做多余的造型设计，所有结构特征都服务于量产可靠性：外壳两侧的定位缺口对应SMT产线的视觉定位标识，贴片机的视觉相机可以通过识别缺口位置快速判断元器件的极性方向，避免贴装反向导致的电路板功能失效；外壳底部的微小凸台可以在贴装时控制元器件和PCB板面之间的间隙，保证焊锡膏融化时可以顺利浸润引脚根部，同时也能避免助焊剂残留堆积在外壳底部难以清洗。

　　在实际的工业控制板卡应用场景中，这类光耦往往承担着强弱电隔离的作用，比如变频器的信号采样回路、PLC的数字量输入模块、开关电源的反馈回路中，都需要用到这类封装的光耦，外壳的绝缘耐压性能可以达到5000V交流耐压等级，满足强弱电之间的安全隔离要求，避免强电侧的干扰串入弱电控制回路导致芯片损坏或者信号误判。引线部分的基材采用铜合金材质，表面做了镀锡处理，保证焊锡的浸润性，镀层厚度控制在5-8μm，既可以避免铜基材氧化，又不会因为镀层过厚导致引线硬度上升影响应力吸收效果。

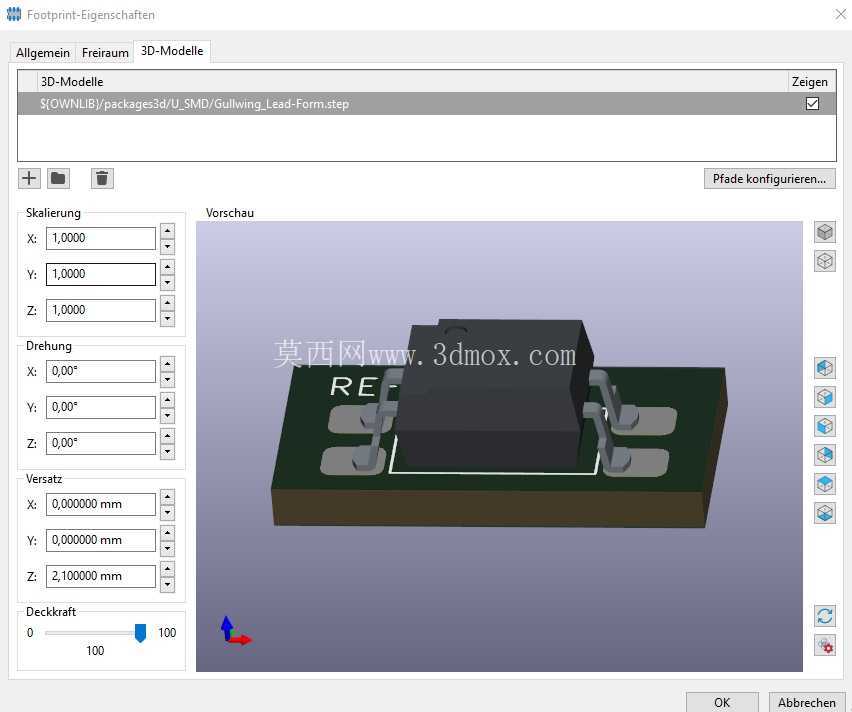

　　在三维建模的过程中，这类结构需要重点管控引线弯折处的圆角尺寸，圆角过小会导致引线冲压成型时出现应力集中，后续弯折或者受热时容易断裂，圆角过大则会导致引线成型后尺寸超差，无法匹配焊盘位置；同时外壳的分模线位置设计在外壳侧面的中间位置，避免分模线出现在顶面影响吸嘴拾取，也避免分模线出现在底部影响贴装时的平整度。对于PCB设计人员来说，参考这类精准的三维模型，可以在Layout阶段提前做好元器件之间的间距避让，避免出现元器件干涉的问题，尤其是在高密度布线的板卡上，精准的封装三维模型可以帮助设计人员提前发现装配冲突，减少打样后的改板次数；对于SMT工艺人员来说，这类模型可以用来制作钢网开口设计的参考，根据引脚的实际位置和尺寸调整钢网的开口大小和厚度，优化焊锡膏的印刷量，进一步提升焊接良率。
