直角输出微型减速齿轮电机结构

　　这类直角输出的微型齿轮减速电机，在小型自动化执行机构里的应用场景非常广泛，常见于小型智能门锁的锁舌驱动、桌面级小型3D打印机的送料机构辅助传动、家用小型智能阀门的启闭驱动、教育类小型机器人的关节动力输出，还有部分便携医疗设备的小型执行端动力供给，这类场景普遍对安装空间的轴向尺寸有严格限制，同时需要电机在低转速下输出足够的扭矩，直出轴的普通微型直流电机很难同时满足空间和扭矩的双重要求，90度转向的齿轮箱结构刚好能把电机的轴向布置方向和输出轴的方向垂直排布，大幅压缩单一方向的安装长度，适配紧凑空间内的动力布置需求。

　　从实际用途来看，这类减速电机核心是把高速低扭的微型直流电机输出动力，经过多级直齿轮的减速增扭之后，通过垂直于电机主轴的输出轴传递扭矩，相比蜗轮蜗杆结构的直角减速箱，全直齿轮的传动结构效率更高，反向自锁的特性虽然弱于蜗轮蜗杆结构，但在不需要反向锁止的传动场景里，更低的传动损耗意味着同等输入功率下能获得更大的输出扭矩，也能降低电机长时间工作的发热情况，适合需要频繁正反转切换的驱动场景。

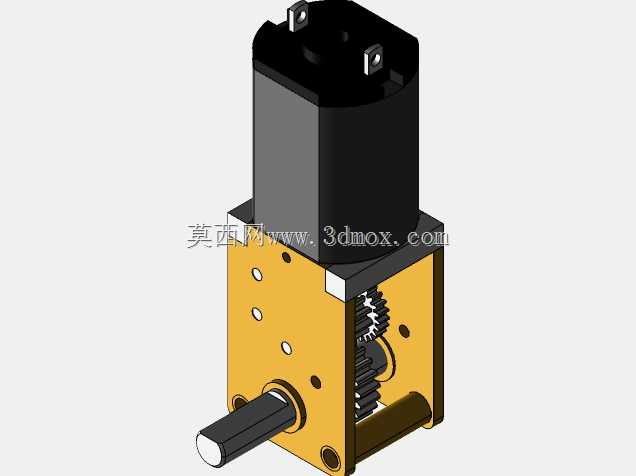

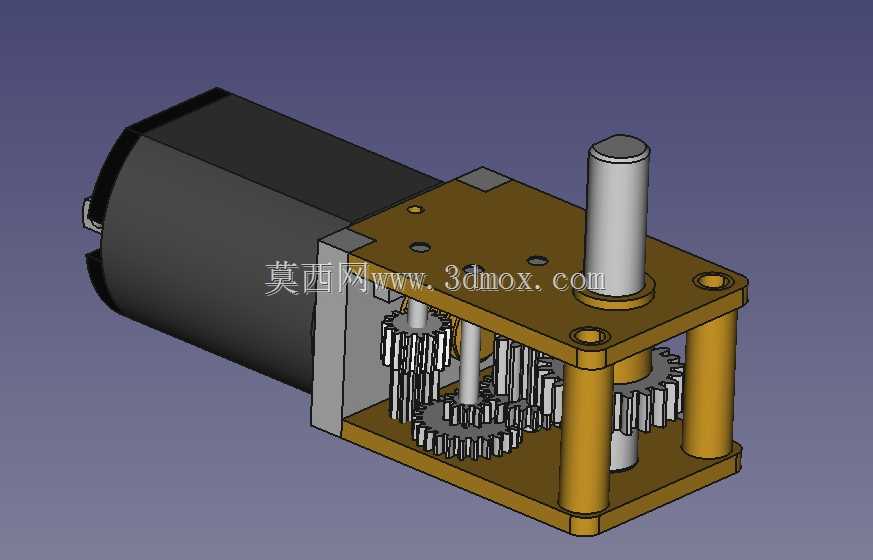

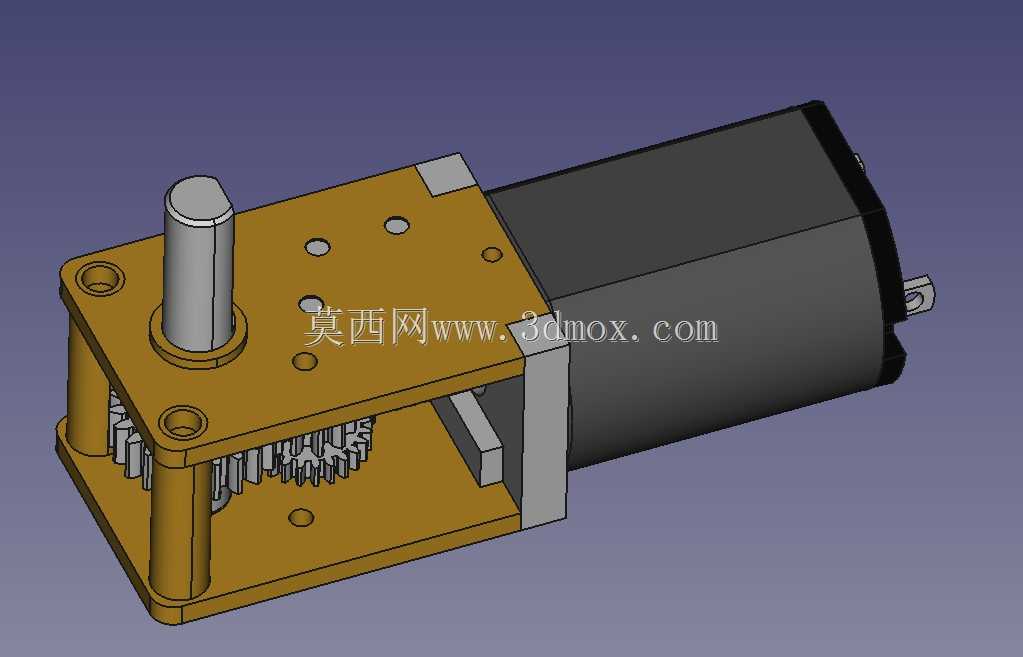

　　在功能特性上，这款齿轮箱采用多层板叠加的支撑结构，四根铜柱作为上下层安装板的支撑连接件，既保证了齿轮轴的安装定位精度，也能在齿轮承受传动负载的时候分散支撑应力，避免单层板受力变形导致齿轮啮合间隙变大、传动噪音升高甚至卡齿的问题。内部的齿轮传动组采用多级平行轴直齿轮排布，最后一级齿轮带动垂直方向的输出轴齿轮完成90度的动力转向，所有齿轮的啮合间隙都通过安装板上的轴孔位置精度来保证，齿轮模数普遍在0.3-0.5之间，小模数齿轮能在有限的箱体内实现更大的减速比，同时控制传动过程的噪音水平。电机本体和齿轮箱的连接采用定位止口加螺丝固定的方式，电机输出轴上的初级齿轮直接伸入齿轮箱和第一级减速齿轮啮合，省去了额外的联轴器结构，进一步压缩整体的结构尺寸。

　　从设计思路层面，这类微型减速电机的设计核心是在极小的体积约束下实现尽可能高的减速比和可靠的传动强度，首先要根据目标输出扭矩和转速确定总减速比，再把总减速比合理分配到每一级齿轮副上，避免单级减速比过大导致齿轮受力过大、齿根强度不足的问题；其次是安装板的轴孔位置度设计，必须保证每根齿轮轴的平行度以及输出轴和电机轴的垂直度，否则会出现齿轮啮合偏载，局部磨损加快的问题；支撑铜柱的位置设计要避开齿轮的运动轨迹，同时尽可能靠近齿轮轴的安装位置，提升支撑结构的刚性，避免负载下安装板翘曲。齿轮箱的上下安装板都预留了安装固定孔，方便用户直接把整个减速电机通过螺丝固定在设备的安装基板上，不需要额外设计定制的固定支架，降低终端设备的结构设计复杂度。

　　关于外形尺寸与安装边界，这类微型直角齿轮电机的电机本体直径通常在20mm左右，齿轮箱部分的外形尺寸控制在35mm*25mm的矩形范围内，输出轴的直径根据输出扭矩等级通常在3mm-4mm之间，输出轴的伸出长度根据应用场景不同会有差异，模型里呈现的输出轴长度适合搭配直连的小负载执行件，如果需要搭配摇臂或者齿轮输出，也可以根据实际需求调整轴长。安装孔的孔位通常在齿轮箱安装板的四个角位置，孔距遵循通用的微型减速电机安装规范，能和市面上多数同规格的安装支架兼容。在做设备结构设计的时候，需要注意给电机尾部的出线端预留足够的走线空间，同时齿轮箱侧面和周边结构件要留出至少1mm的间隙，避免工作过程中的震动导致结构件和齿轮箱外壳发生摩擦，另外输出轴的径向负载不能超过设计阈值，因为小模数齿轮的齿根强度有限，过大的径向负载会导致齿轮断齿或者输出轴弯曲变形。

　　在三维建模过程中，这类结构需要重点关注齿轮的参数化建模，保证每一级齿轮的模数、压力角、齿数匹配，啮合间隙控制在合理范围内，同时要做干涉检查，确认齿轮转动过程中不会和支撑铜柱、安装板以及电机本体发生碰撞，装配的时候要注意齿轮轴的同轴度约束，避免虚拟装配里出现轴的偏斜导致后续工程图输出的尺寸错误。对于选型的结构工程师来说，这类模型可以直接导入设备的总装配体里做安装干涉检查，提前确认安装空间是否足够，输出轴的位置是否和执行机构的动力输入位置匹配，省去手动测绘建模的时间，提升结构设计的效率。
