SFU1605滚珠丝杠精密传动结构

项目分类:通用机械零部件 发布时间:2024-11-26 ID:809575

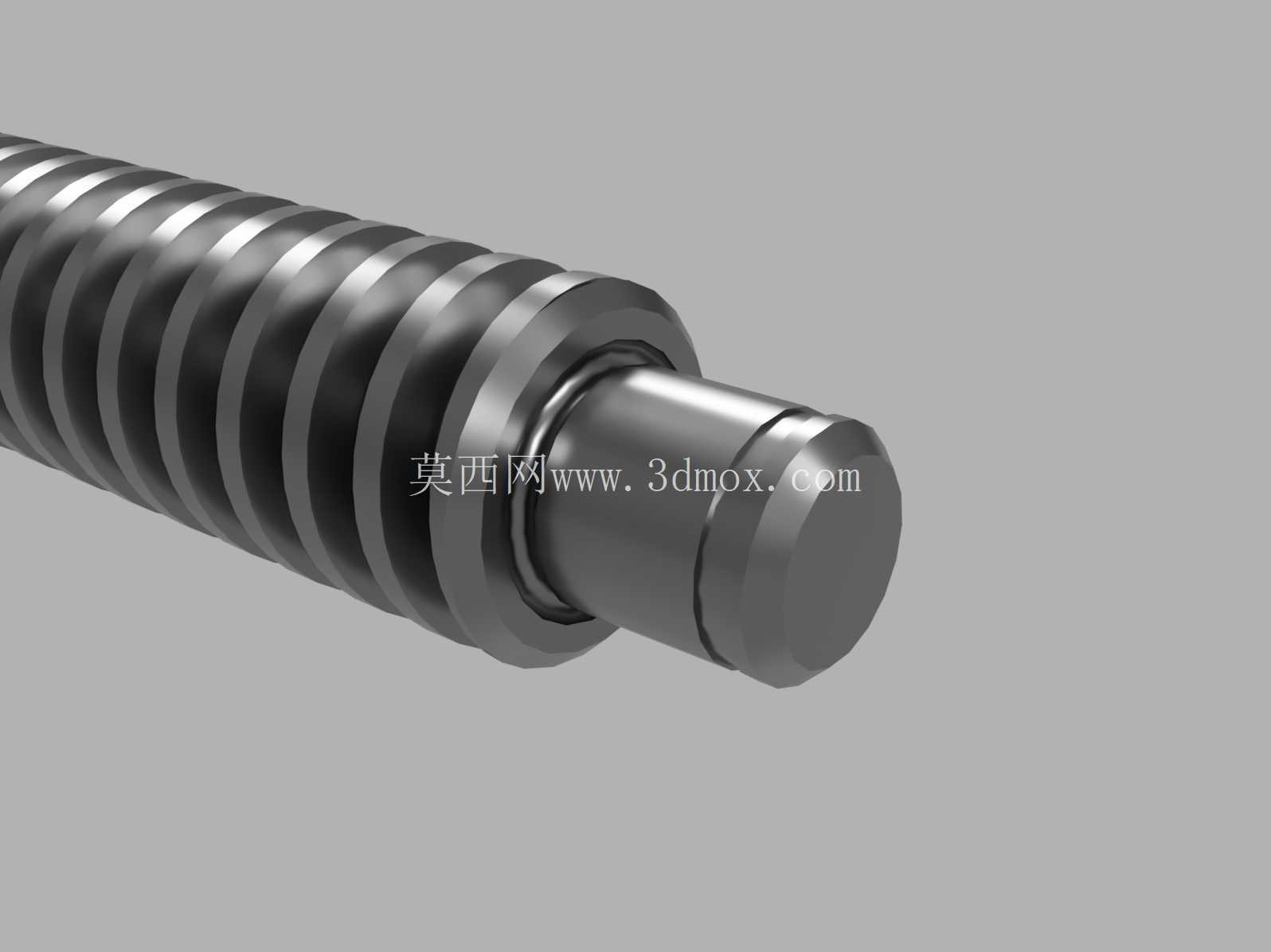

  • SFU1605滚珠丝杠精密传动结构

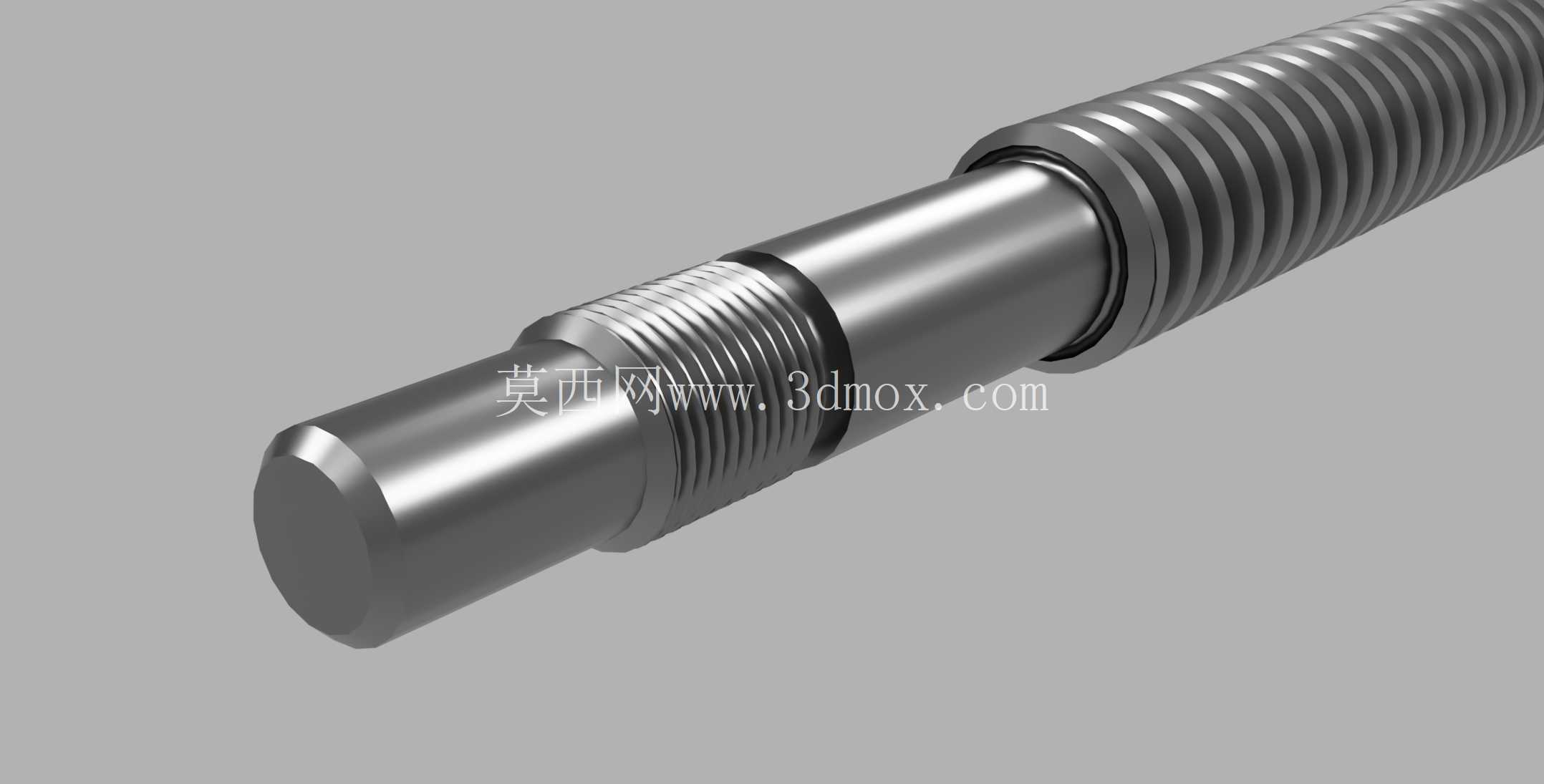

  • SFU1605滚珠丝杠精密传动结构

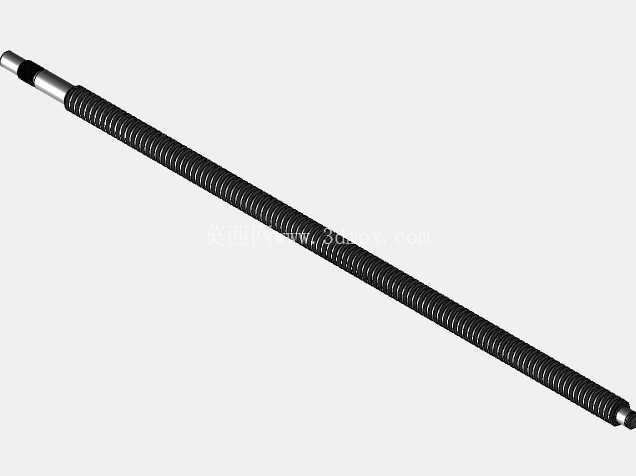

  • SFU1605滚珠丝杠精密传动结构

  在非标自动化设备、小型数控加工中心、3D打印设备以及精密检测仪器的直线进给机构设计中,滚珠丝杠是承担旋转运动转直线运动、传递扭矩与定位精度的核心传动部件,SFU1605规格的滚珠丝杠更是中小负载直线传动场景里应用覆盖率极高的型号。很多刚接触传动选型的工程师容易被型号里的数字误导,默认SFU1605的导程为5mm,但实际在部分参数化建模的适配场景中,会根据Fusion360的标准螺纹参数规则将导程设置为4mm,这一细节在做运动仿真、行程校核的时候必须重点核对,避免出现实际装配后电机脉冲当量计算错误、进给速度与设计值偏差的问题。

  从结构设计逻辑来看,这款滚珠丝杠采用单螺母循环结构,丝杠轴端预留了标准的轴承安装位、锁紧螺纹段以及联轴器对接轴径,安装边界需要重点核对:丝杠公称直径16mm,适配的螺母安装法兰尺寸、轴端支撑座的中心高必须和选型样本完全匹配,不同长度规格的丝杠需要对应计算临界转速,避免长径比过大导致高速运转时出现挠曲变形,影响传动精度。在实际设备应用中,这类滚珠丝杠通常搭配角接触球轴承做两端固定支撑,或者一端固定一端支撑的安装方式,负载端通过螺母法兰连接移动工作台,配合直线导轨完成精准的直线进给动作,相比普通滑动丝杠,它的传动效率能达到90%以上,反向间隙可以通过预紧调整到极小范围,能够满足半闭环甚至全闭环定位的精度要求。做三维建模的时候,要重点还原丝杠滚道的螺旋曲率、螺母内部滚珠的循环路径、轴端各段轴径的退刀槽、锁紧螺纹的牙型细节,这些特征直接影响后续做装配干涉检查、工程图标注的准确性,尤其是轴端和联轴器、锁紧螺母配合的尺寸公差,必须按照机械设计手册的配合要求设置,比如和轴承内圈配合的轴段采用k6公差,和联轴器对接的轴段采用h6公差,避免装配时出现过盈量过大装不进去、或者间隙过大导致传动窜动的问题。

  针对不同行程的设备需求,这款参数化模型可以通过调整长度参数快速生成300mm到1500mm区间内的多种规格,覆盖小型桌面数控设备、点胶机、激光雕刻机、小型移栽机构的常用行程范围,设计时不需要重复建模,只需要修改参数就能快速适配不同的设备布局,大幅提升结构设计的效率。在选型校核阶段,还要结合设备的最大进给速度、轴向负载、加减速扭矩来匹配对应的伺服电机或者步进电机,导程4mm的版本相比常规5mm导程的同规格丝杠,相同电机转速下进给速度会降低20%,但输出的轴向推力会对应提升,更适合需要较大切削推力、进给速度要求不高的小型加工场景,比如小型PCB雕刻机、桌面级数控铣床的Z轴传动,或者是精密点胶设备的Z轴升降机构,能够在保证足够推力的同时,提升低速进给的平稳性,避免出现爬行现象。

  建模过程中还要注意丝杠轴端的卡簧槽、密封件安装槽的细节,这些小特征虽然不影响整体传动仿真,但在实际出加工图纸的时候是必不可少的加工要素,遗漏的话会导致供应商加工出来的零件无法安装配套的密封件、挡圈,直接造成零件报废。另外,螺母的法兰安装孔位、销钉孔位置也要和标准安装尺寸完全一致,方便设计时直接调用配套的螺母座模型,不需要额外做适配修改,缩短整体设计周期。在做运动仿真的时候,要给丝杠和螺母之间添加螺旋配合,设置正确的导程参数,才能真实模拟电机带动丝杠旋转时,螺母带动工作台移动的实际运动状态,方便提前校核行程范围内是否存在干涉、极限位置是否会碰到支撑座或者限位开关,提前规避装配后出现的行程不足、运动撞机的问题。
