蜗轮蜗杆传动减速装置结构设计

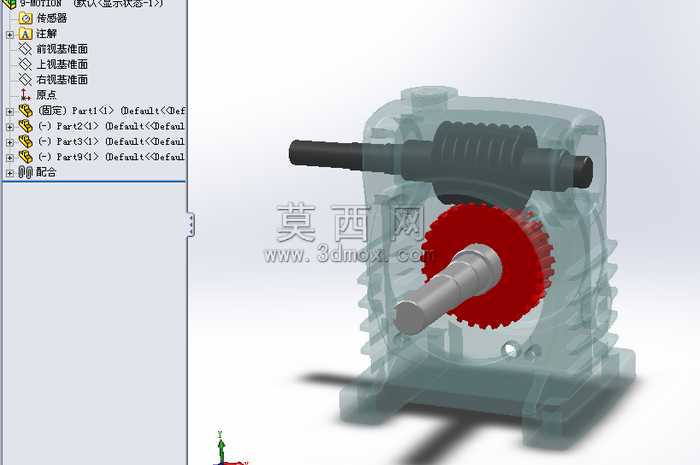

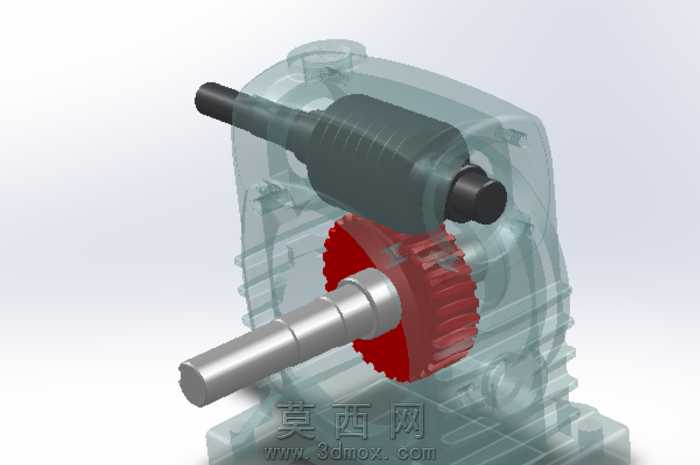

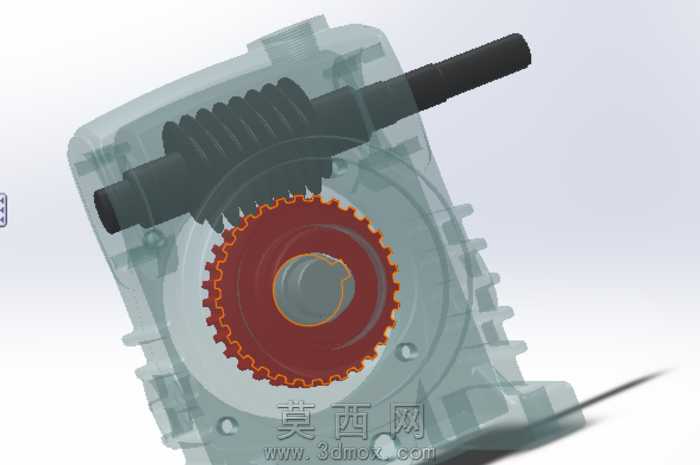

本作品为蜗轮蜗杆减速机构的三维建模设计，整体建模过程严格遵循机械设计规范，先完成核心传动部件的参数化建模，再逐步装配外围壳体与支撑结构。建模阶段首先依据蜗轮蜗杆的啮合参数，精准绘制蜗杆的齿形螺旋线，通过扫描特征生成蜗杆的连续齿廓，保证齿距、导程角等参数完全符合传动啮合要求，避免出现干涉或传动卡滞的问题；蜗轮部分则采用渐开线齿形放样，结合齿向修形参数生成轮齿结构，确保与蜗杆的啮合接触面积达到设计标准，提升传动的平稳性与承载能力。渲染阶段采用半透明材质处理减速箱壳体，既可以清晰展示内部的传动结构布局，又能体现壳体的轮廓形态与安装定位结构，蜗杆采用深色金属材质突出轴类零件的质感，蜗轮轮缘采用红棕色金属材质区分不同部件，各部件的材质区分度高，便于观察装配关系与传动路径。结构设计上，该减速装置采用单级蜗轮蜗杆传动布局，输入轴与输出轴呈空间垂直交错布置，壳体内部设置有对应的轴承安装位与轴系支撑结构，既可以保证轴系的运转同轴度，又能为内部传动部件提供封闭的防护空间，同时壳体外部的散热筋结构也在建模中完整还原，兼顾实际使用中的散热需求。设计思路围绕紧凑化、高传动比的减速需求展开，在保证传动强度的前提下尽可能缩小整体体积，所有配合面的公差参数都在建模中预留了合理的装配间隙，既满足实际加工装配的工艺要求，也能保证传动过程中的运转精度，降低运转过程中的噪音与磨损，整体模型完整还原了蜗轮蜗杆减速机的核心结构与装配逻辑，可用于机械原理演示、结构设计参考等场景。
