做嵌入式物联网项目的结构设计时,经常会碰到需要给主控板扩展有线以太网+无线WiFi/蓝牙通讯能力的需求,这款WT32-ETH01模块就是针对这类场景做的高度集成化模组,能帮结构工程师省掉不少射频电路、网口电路的布局布线麻烦,也能缩小整机的PCB占用空间。
从实际应用场景来看,这类模块常被用在工业物联网网关、智能设备远程控制终端、小型以太网转串口透传设备、智能家居中控节点、实验室数据采集终端这类产品里,相比单独外挂ESP32芯片+以太网PHY芯片+RJ45网口的分立方案,集成模组的一致性更好,射频性能经过出厂校准,不需要结构设计师额外考虑天线匹配、网口电磁屏蔽的细节问题,只要在整机结构上预留好对应的安装空间和接口位置即可。

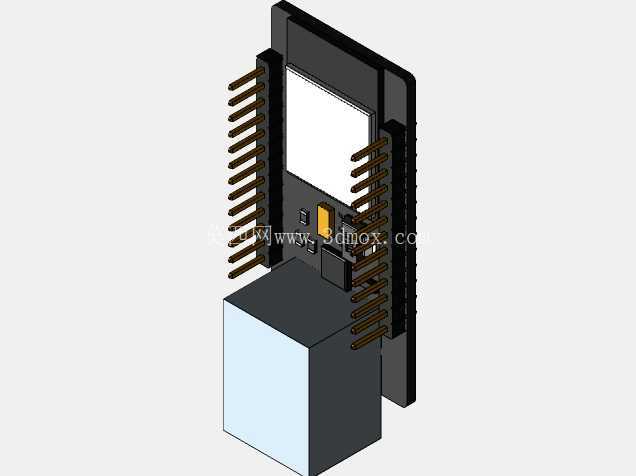

从功能特性上看,这款模组把ESP32主控芯片、以太网物理层收发芯片、RJ45以太网接口、两排2.54mm间距的排针引脚都集成在了同一块PCB基板上,排针引脚把ESP32的常用IO口、电源引脚、通讯接口引脚全部引出,用户既可以把模块直接插在自己设计的底板排母上做快速原型验证,也可以通过排针焊接在定制主板上做量产集成,不需要额外做复杂的外围电路设计。模块同时支持WiFi无线连接、蓝牙通讯和10/100M自适应有线以太网连接,能满足不同场景下的通讯需求,在有线网络稳定的工业场景下用以太网传输,在布线不方便的场景下切换WiFi连接,灵活度很高。

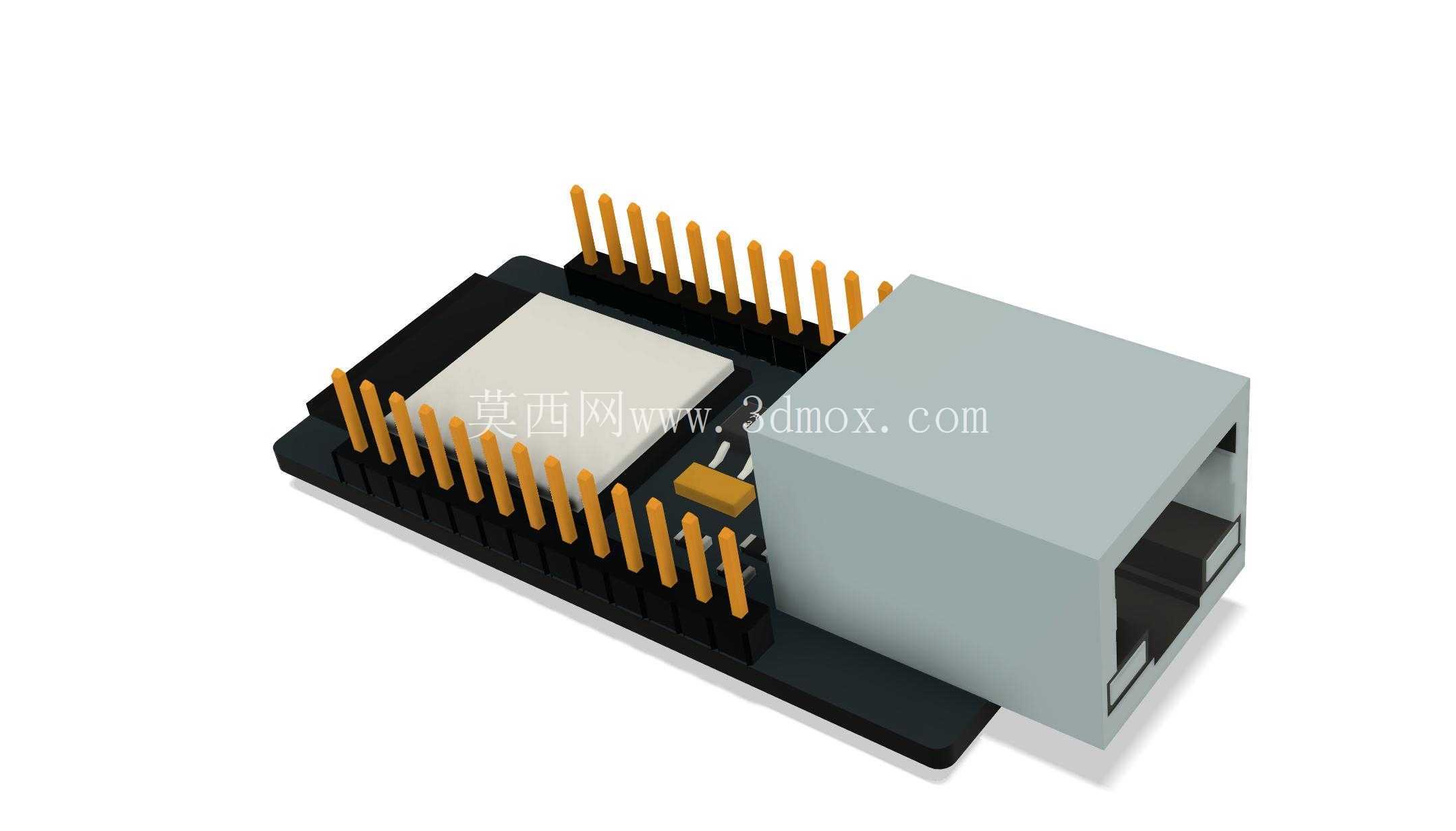

从设计思路上看,这款模组采用了分层堆叠的布局思路,RJ45网口作为高度最高的部件布置在模组的一端,避免和周边的排针、元器件产生干涉;ESP32芯片和外围阻容件布置在PCB板的中部,表面做了屏蔽处理减少信号干扰;两排直插排针沿着PCB的两个长边布置,间距符合标准2.54mm排针的通用规范,兼容市面上常用的面包板、洞洞板和定制底板的接口尺寸。PCB板采用黑色阻焊设计,元器件排布紧凑,在保证所有功能完整的前提下尽可能缩小了整体的外形尺寸,适合对安装空间有严格要求的小型嵌入式设备使用。

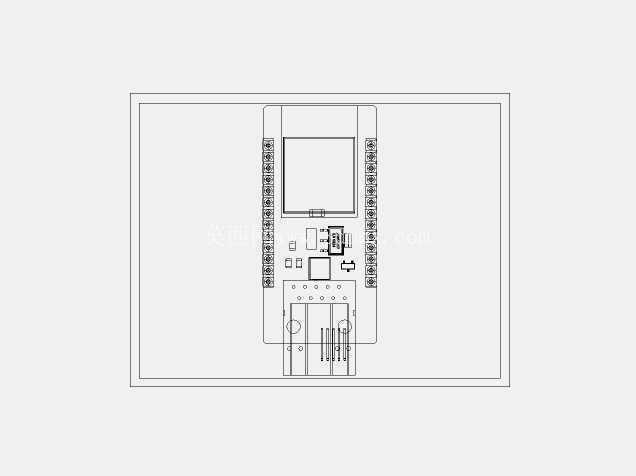

从外形尺寸和安装边界来看,这款模组的整体外形接近长方体,长度方向以RJ45网口的外端面为边界,宽度方向以两侧排针的最外侧为边界,高度方向以RJ45网口的顶部为最高点,排针的引脚长度统一,焊接后底部和PCB板底面的距离一致,安装时只需要在底板上预留对应两排排针的过孔位置,过孔间距严格按照2.54mm网格排布即可。需要注意的是,RJ45网口的前端需要预留足够的插线空间,不能被结构件遮挡,否则会导致水晶头无法正常插拔;模块的PCB板上方不要布置过高的元器件,避免和网口外壳产生干涉;如果是用在金属外壳的设备里,要在网口对应的外壳位置开尺寸合适的避让孔,孔位和网口中心对齐,保证水晶头插拔顺畅。另外模块工作时会有一定的发热量,在密闭外壳内使用时建议在模块周边预留少量的散热空间,不要紧贴其他发热量大的元器件布置,避免长时间工作时温度过高影响稳定性。
在做整机结构设计时,还需要考虑模块的天线部分,ESP32的板载天线位于PCB板远离RJ45网口的一端,安装时这一侧不要紧贴金属壳体或者大面积金属构件,否则会屏蔽无线信号,影响WiFi和蓝牙的通讯距离和稳定性,如果必须安装在金属外壳内部,可以考虑在外壳对应天线的位置开设天线窗口,或者选用外接天线版本的模组,不过这款集成模组本身的射频性能已经经过优化,在常规塑料外壳的设备里使用时,只要天线区域不被金属遮挡,完全能满足十米范围内的稳定无线通讯需求。对于需要快速搭建原型的开发者来说,这款模组的排针布局兼容通用的开发板接口,不需要额外做转接板就能直接插在常用的嵌入式开发底板上,能大幅缩短原型验证的周期,减少结构设计阶段的反复修改工作量。
