Mikrotik路由器外置天线改装外壳结构

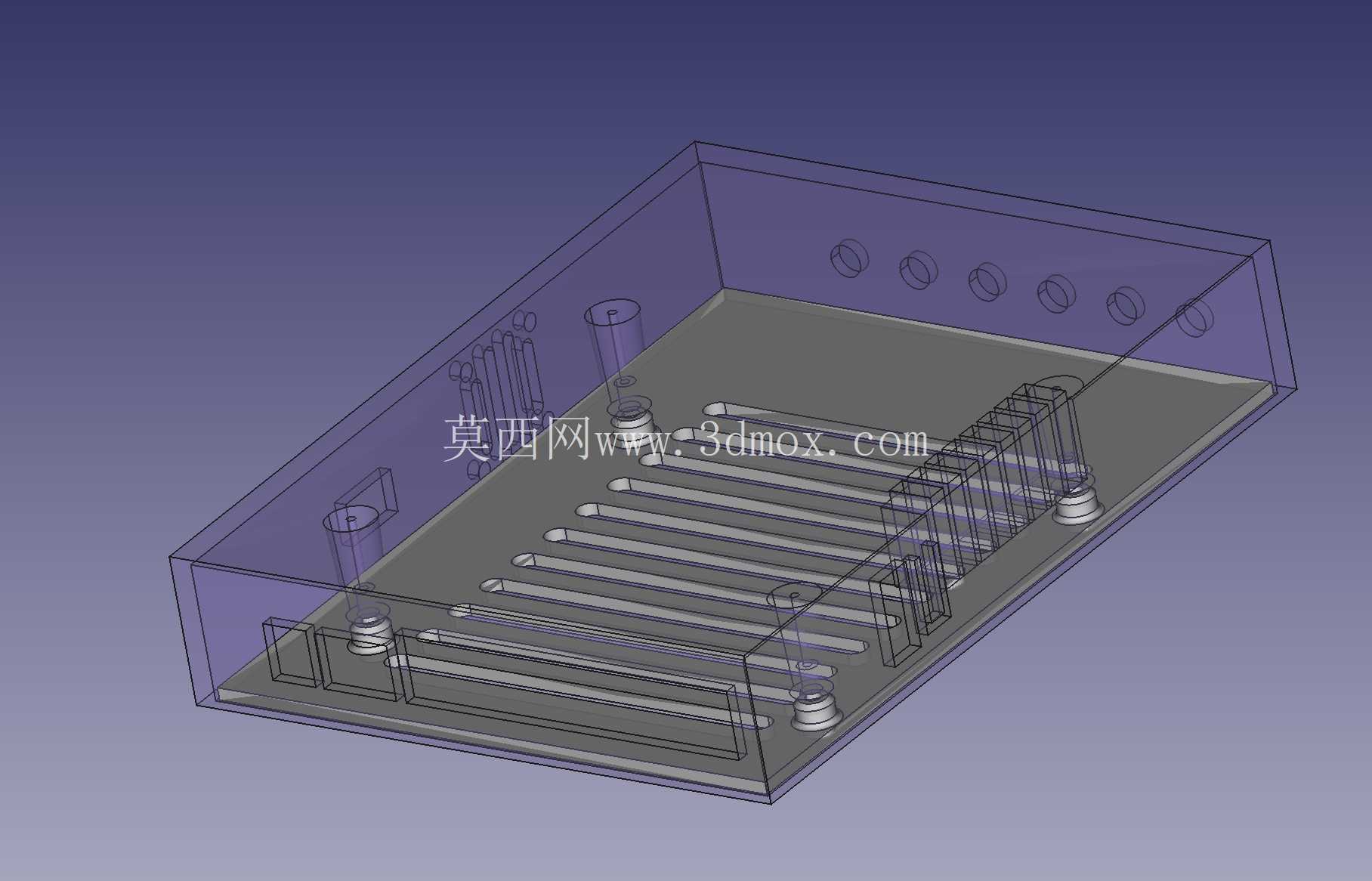

　　在中小型办公网络、弱电施工、户外无线覆盖场景里，不少工程人员都会遇到Mikrotik路由设备原生天线增益不足、信号覆盖角度受限的问题，尤其是在金属机柜部署、墙体阻隔较多的点位，原装内置天线的信号衰减往往超出预期，这时候就需要通过加装外置高增益天线、更换适配天线来优化信号覆盖效果，这套壳体结构就是针对这类改装需求做的适配设计。从结构设计逻辑来看，整个壳体采用半透明上盖加金属质感底座的分层结构，上盖做了等距排布的圆形开孔位，开孔位置严格对应PCB板上的天线馈线接口点位，每个开孔的直径都匹配常规SMA天线接头的安装尺寸，不需要额外扩孔就能直接固定外置天线接头，避免改装时反复对位、破坏壳体结构的问题。

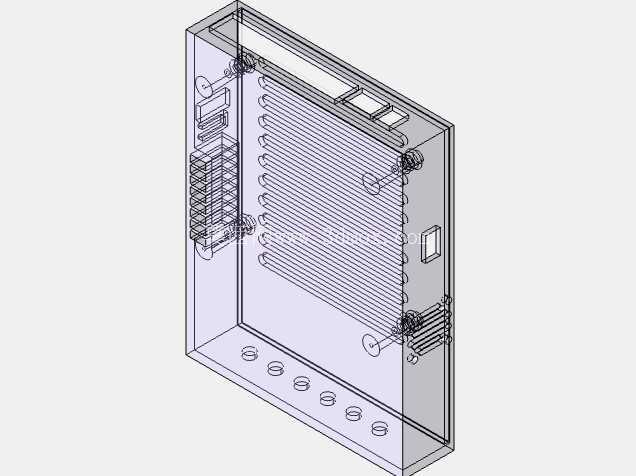

　　底座部分预留了多道平行的散热格栅槽，格栅的凸起高度刚好和路由主板的发热芯片位置对齐，芯片工作时产生的热量可以通过格栅间的空气对流快速导出，不会因为加装外壳、封闭空间导致设备过热降频，格栅的间距控制在3mm，既保证了散热通风量，又能阻挡常规尺寸的杂物、虫蚁进入壳体内部，适配机房、户外弱电箱这类复杂部署环境的防护需求。壳体内部的四个角位都设计了圆柱形的支撑柱，支撑柱的高度经过精准测算，刚好承托路由主板的安装孔位，柱顶做了适配M3螺丝的沉孔，不需要额外增加铜柱就能直接固定主板，减少改装时的配件采购量，支撑柱的根部做了圆角过渡，避免安装时应力集中导致柱体断裂。

　　上盖和底座的配合面做了嵌入式的止口结构，扣合后缝隙控制在0.2mm以内，既可以防止灰尘从接缝处进入，也能避免日常挪动时上下盖错位松脱。考虑到不同改装场景的天线数量需求，上盖的开孔位一共预留了六个，用户可以根据实际需要选择安装2个、4个或者全装6个天线，未使用的开孔可以用配套的橡胶堵头封住，不影响整体的防护性能。壳体的侧边预留了对应设备原生网口、电源接口的避让位，所有接口的位置都和原装外壳的开孔位置完全对齐，改装后不需要调整原有线材的走线位置，直接就能对接网线、电源，不会出现接口错位、线材弯折过度的问题。

　　从安装边界来看，整个壳体的外形尺寸比原装Mikrotik路由设备的外形大出5mm的余量，既可以容纳加装的馈线转接头，也不会占用过多的机柜安装空间，标准1U机柜的层板上可以并排部署两台该壳体封装的设备，适配机房高密度部署的需求。在实际施工场景中，这套结构可以解决原装外壳无法加装外置天线的痛点，不需要对原装设备做破坏性改装，只需要将主板从原外壳取出，固定到这套壳体的支撑柱上，接好天线馈线，扣合上盖就能完成改装，整个改装过程不需要复杂的工具，普通的网络施工人员就能完成操作。壳体的上盖采用半透明材质，不需要开盖就能直观看到内部主板的指示灯状态，日常运维时不用拆开壳体就能判断设备的运行状态，减少运维的工作量。底座的底部设计了四个防滑胶垫的粘贴位，胶垫粘贴后既可以防止设备在光滑的机柜层板上滑动，也能垫高壳体底部，让底部的空气可以流通，进一步提升散热效果。针对户外部署的场景，壳体的所有开孔位都做了向内的翻边设计，安装天线后接头处可以搭配防水胶圈使用，能够应对小雨溅水的场景，适合楼道、弱电井这类半户外的部署点位。结构设计时特意规避了主板上高频元件的位置，内部的支撑柱、加强筋都没有靠近射频电路部分，不会对天线的信号收发造成屏蔽影响，保证改装后无线信号的传输性能不会因为壳体结构出现衰减。
