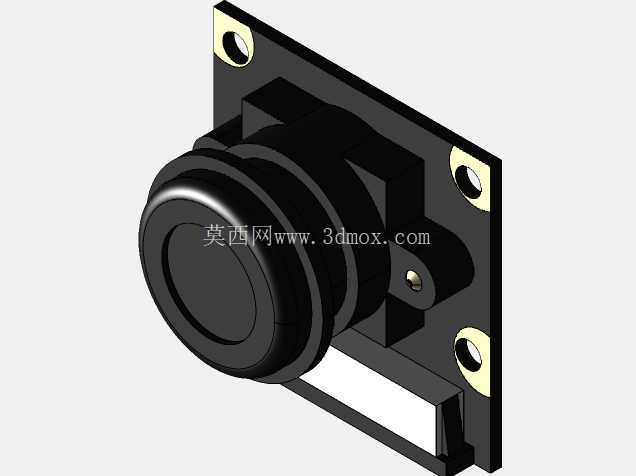

树莓派NoIR广角150度摄像头模块结构

　　做嵌入式视觉项目的结构设计时，选对适配的摄像头模块能省掉大量安装适配、光路调试的工作量，这款适配树莓派的NoIR广角摄像头模块，就是针对近距离大视场图像采集场景做的结构优化方案。从实际落地的项目场景来看，这类模块常被用在小型移动机器人的环境感知、桌面级视觉检测工位的图像采集、嵌入式AI识别终端的视觉输入，还有室内低速无人设备的避障视觉单元里，150度的广角视场角能在有限的安装距离下覆盖更大的监测范围，不用额外搭配复杂的光路折射结构就能满足宽视野采集需求。

　　从结构设计的思路来看，这款模块的PCB板尺寸完全对齐树莓派官方同类型相机模块的安装孔位标准，做替换升级的时候不用重新设计安装支架，直接沿用原有固定结构就能完成装配，对于已经做过官方相机适配的设备来说，替换成本极低。镜头部分采用独立的镜座固定结构，镜筒通过螺纹和底座连接，装配时可以通过微调螺纹旋合深度调整焦距，适配不同工作距离的采集需求，镜座和PCB板之间通过定位柱做限位，避免镜头光轴和PCB板上的感光芯片出现偏移，保证成像区域的对称性。

　　安装边界方面，模块的固定孔分布在PCB板的四个角位，采用沉头孔设计，装配时用M2规格的螺丝就能完成固定，沉头结构能让螺丝头部完全没入PCB板的安装孔内，不会突出板面对镜头安装或者周边布线造成干涉。镜头部分的突出高度控制在合理范围内，整个模块的最大厚度不会超过常规树莓派扩展板的堆叠间隙，就算是直接叠装在树莓派主板上方，也不会和其他扩展模块产生结构冲突。镜头前端的镜片做了平齐设计，没有突出的镜圈结构，后续加装防尘镜片或者滤光片时，直接用环形双面胶就能固定在镜头前端，不用额外设计压圈结构。

　　功能特性上，NoIR的设计意味着模块去掉了红外截止滤光片，在无可见光的红外补光环境下也能完成清晰的图像采集，适合夜间监测、暗光环境下的视觉识别场景。广角镜头的边缘畸变控制在嵌入式视觉应用可接受的范围内，做简单的参数标定就能完成畸变校正，满足AI识别、尺寸粗测这类应用的精度要求。PCB板上的排线接口采用标准的FPC座子，和树莓派的CSI接口完全匹配，排线走线时可以顺着板边的空位布置，不会和镜头结构产生剐蹭。

　　实际选型装配的时候需要注意，镜头的光轴中心和PCB板的中心有小幅偏移，设计安装支架时要以镜头光轴为定位基准，而不是PCB板的几何中心，避免出现视场偏移的问题。模块的整体重量很轻，就算是装在小型舵机云台上做俯仰转动，也不会给舵机带来额外的负载压力，适合做动态视觉采集的结构方案。镜筒部分采用防滑的齿纹外圈，手动调焦的时候不用借助工具，直接用手指转动镜筒就能完成焦距调整，调试完成后可以在镜筒和底座的接缝处点少量固定胶，避免设备运行过程中因为震动出现焦距偏移的问题。

　　从结构可靠性来看，整个模块没有活动的结构部件，除了调焦用的螺纹连接外，其余部分都是刚性固定，能适应常规工业场景下的震动环境，不会因为长期运行出现结构松动。PCB板的边角做了圆角处理，装配时不会划伤操作人员或者周边的线材，固定孔位的周边做了露铜设计，装配时可以通过铜柱和设备机架做接地连接，减少图像采集过程中的电磁干扰，提升成像的稳定性。
