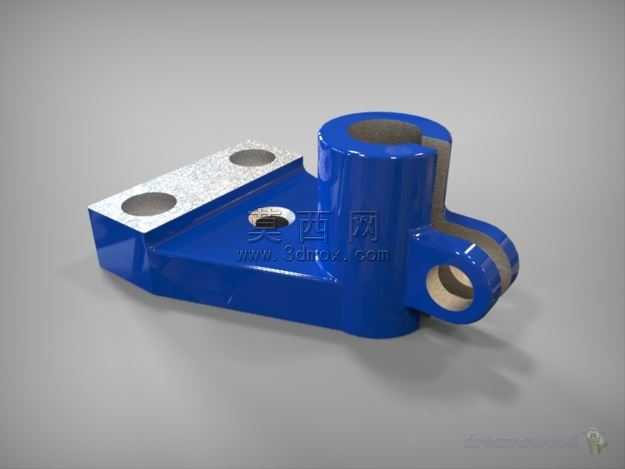

带安装法兰的铰接支座机械构件

本作品为机械运动练习类的铰接支座零件建模，整体采用三维建模软件完成全参数化设计，建模过程中先以基准平面定位核心结构的位置关系，首先绘制底部安装法兰的轮廓草图，通过拉伸特征生成带两个安装通孔的法兰基体，法兰上表面做了铣削质感的平面处理，模拟实际加工后的装配贴合面，保证安装时的接触精度。随后在法兰基体上方构建竖向的套筒结构，套筒中心设计有同轴通孔，用于穿装转轴类零件，套筒侧壁开设纵向通槽，为铰接转动过程预留活动间隙，避免运动时发生结构干涉。在套筒侧下方延伸出带横向通孔的铰接耳结构，铰接耳的通孔与竖向套筒的轴线呈空间垂直关系，可实现多方向的铰接连接需求，满足简单运动机构的传动练习要求。材质设置上，主体结构采用亮蓝色工程塑料质感材质，模拟常用的工业尼龙或喷涂金属外观，安装法兰的贴合面采用银灰色金属磨砂材质，区分加工面与非加工面的视觉差异，铰接孔的内壁做了金属光泽处理，还原轴孔配合部位的材质特性。渲染阶段采用柔和的影棚布光，主光源从斜上方45度投射，突出零件的结构轮廓与曲面过渡，辅助光源补亮暗部细节，避免结构死角出现死黑区域，地面添加柔和的投影效果，增强模型的空间立体感与真实感。设计过程中重点考量了各结构之间的尺寸配合关系，安装孔的中心距、套筒的内径与高度、铰接耳的孔径与位置都经过参数化约束，可根据实际使用需求快速调整尺寸参数，适配不同的运动练习场景，整体结构简洁规整，没有冗余的设计元素，完全服务于铰接运动的功能需求，适合作为机械结构入门学习的建模练习案例，帮助学习者掌握拉伸、孔特征、基准定位等基础建模操作，理解机械零件中安装结构、铰接结构的设计逻辑与配合要求。
