带铝散热结构的PTC陶瓷恒温加热组件

　　在小型工业烘干、机柜恒温、小型风道送风加热这类场景里，PTC陶瓷加热元件的应用占比一直很高，核心原因是这类元件自带正温度系数特性，达到居里温度后电阻会急剧上升，自动限制发热功率，不会出现传统电阻丝过热烧损、温度失控的问题，对小功率加热场景的安全冗余提升非常明显。这次建模的这款4块陶瓷片组合的PTC加热组件，就是针对小截面风道的送风加热需求设计的，适配60x60规格的轴流风扇，在长丝干燥、小型电子元器件烘干、机柜低温预热这类场景里，不需要额外搭配复杂的温控回路，就能实现稳定的恒温送风。

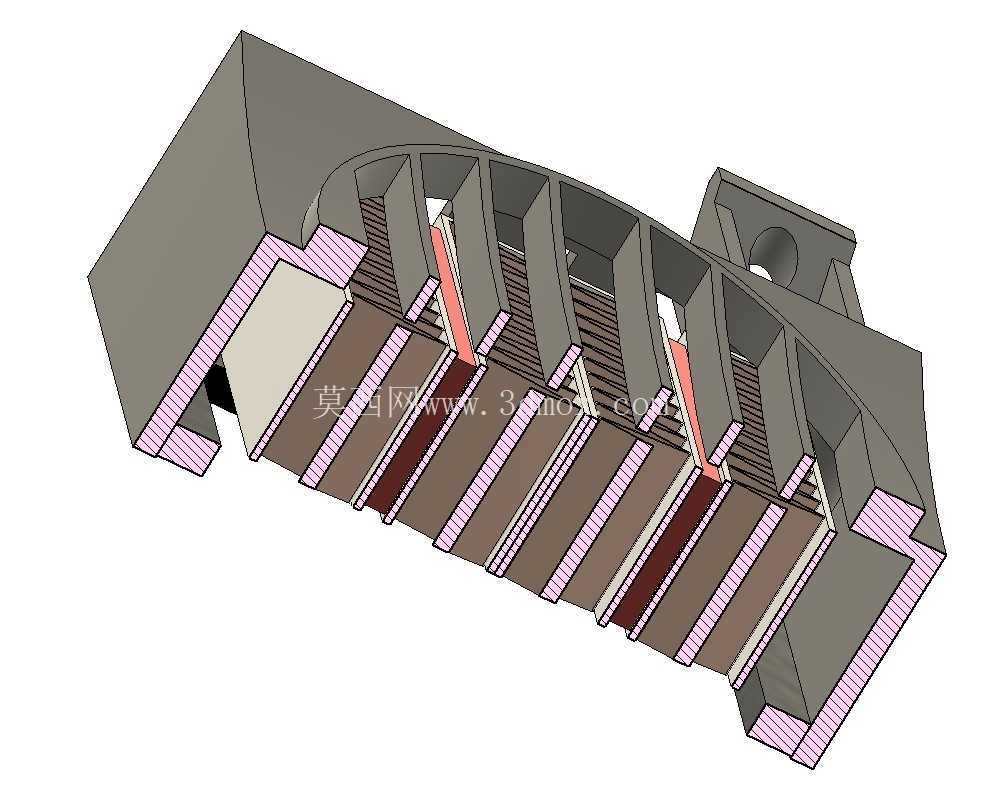

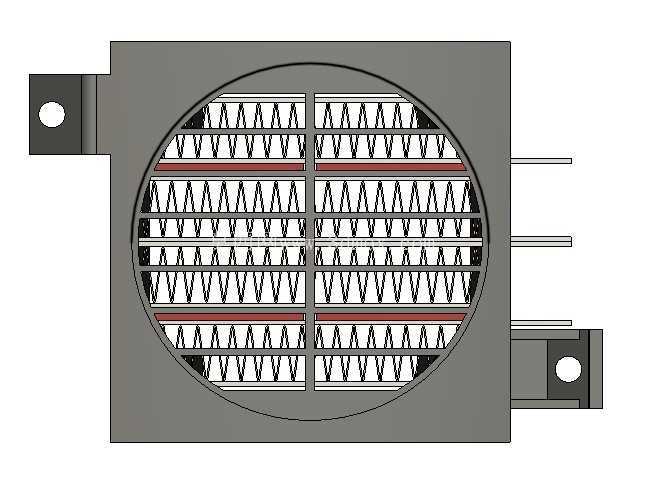

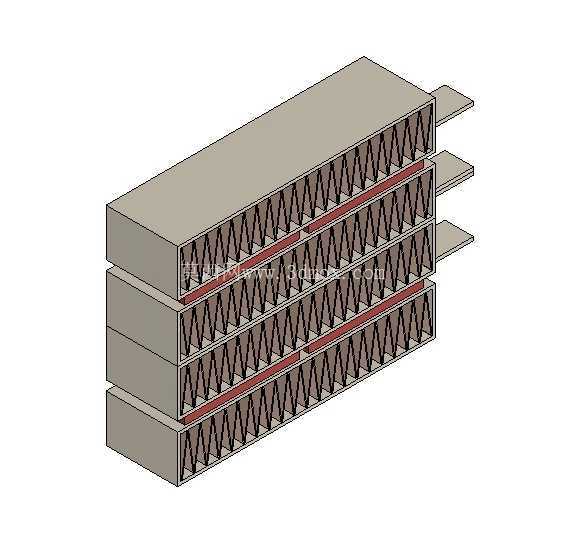

　　从结构设计逻辑来看，这款组件把4块PTC陶瓷发热块和铝制散热结构做了分体式的排布设计，没有把陶瓷块直接压合在散热鳍片的根部，而是预留了均匀的热传导路径，每一块陶瓷片的热量都能通过导热层均匀传递到对应的散热鳍片组上，避免局部热堆积导致陶瓷片提前老化。散热鳍片采用了椭圆进风面的格栅式设计，进风侧的椭圆开口刚好匹配风扇的出风截面，减少风阻的同时，让气流可以均匀穿过每一组鳍片间隙，把热量充分带出，不会出现鳍片边缘热量散不出去、中心区域风量不足的问题。

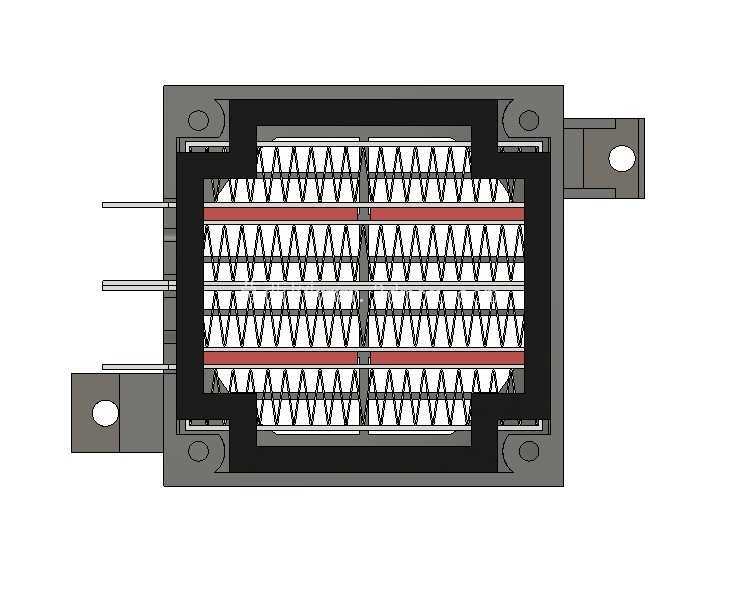

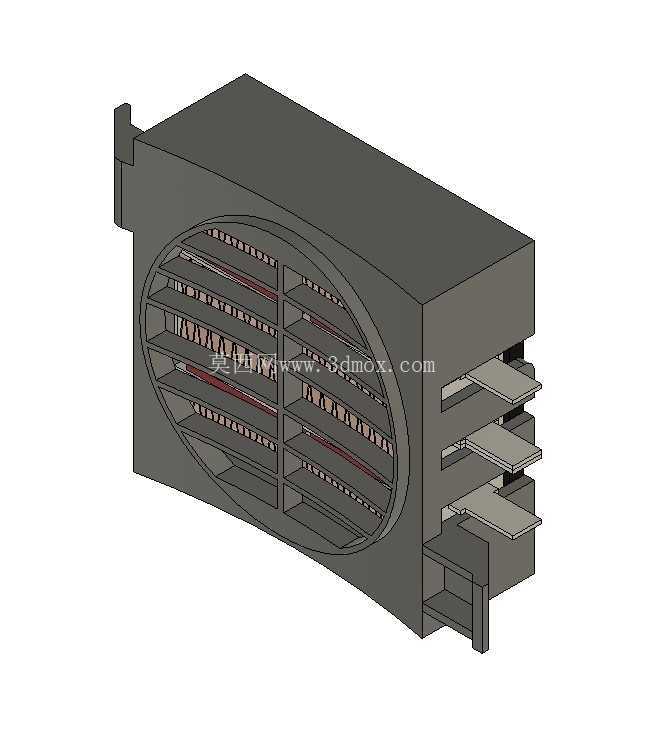

　　安装边界上，组件整体采用侧插式的供电端子设计，三个扁形接线端子从组件侧方伸出，接线时不需要在风道壁上开过大的过孔，端子的排布间距符合低压电器的安全间隙要求，12v、24v、120v不同电压规格的端子间距都做了统一，方便不同供电场景的接线适配。组件的外壳采用耐高温的绝缘工程材质，侧边带固定安装耳，安装耳上预留了螺丝固定孔，可以直接固定在风道的安装位上，不需要额外设计固定支架，安装耳的位置避开了鳍片的出风路径，不会阻挡气流。组件的整体厚度刚好适配60mm规格风扇的安装间距，和风道对接时，出风面和风扇出风面的距离控制在5mm以内，减少风压损失。

　　实际选型使用的时候需要注意，这款组件的供电电压不需要和配套风扇的电压完全匹配，很多场景下风扇采用独立供电来调整风速，进而调整出风温度，比如在长丝干燥的场景里，环境温度低的时候可以适当提高风扇转速，加大送风量，环境温度高的时候降低转速，保证出风温度稳定在工艺要求的区间。陶瓷发热块和铝散热结构之间的导热层采用耐温200℃以上的导热硅胶，长期工作不会出现干裂、导热性能下降的问题，格栅式的鳍片设计也方便清理积尘，在有少量纤维浮尘的干燥场景里，定期用压缩空气吹扫就能清理干净，不会因为积尘导致散热效率下降。

　　建模过程中对每一片鳍片的间隙都做了等距排布，间隙宽度控制在2.5mm，既保证足够的散热面积，又不会因为间隙过小导致风阻过大，影响送风效率。侧方的接线端子做了防呆设计，不同极性的端子长度有细微差异，避免接反导致的电路故障。外壳的绝缘结构把带电部分和安装金属部分完全隔离，即使安装在金属风道上，也不会出现漏电的风险，满足低压电器的绝缘安全要求。这类加热组件在小型实验设备、桌面级烘干装置、小型新风预热模块里的适配性非常强，不需要复杂的结构修改就能直接集成到现有设备的风道里，缩短设备的开发周期。
