雷赛CS-D508步进驱动器结构设计

　　在数控雕铣、小型自动化装配、桌面级CNC加工以及openpnp贴装设备的电控系统搭建中，步进驱动单元是连接运动控制器与步进电机的核心执行部件，其结构设计合理性直接影响设备内部走线布局、安装空间利用率以及长期运行的散热稳定性。本次呈现的CS-D508步进驱动结构，完全参照量产实物的实际尺寸与接口布局还原，可直接用于设备电控柜的布局干涉校验、安装支架的配套设计，以及整机三维装配的虚拟布线验证。

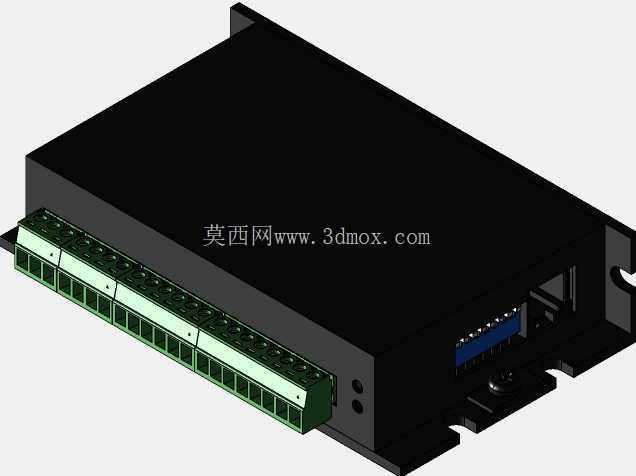

　　从实际工程应用角度看，这类两相步进驱动器的安装边界是结构设计阶段必须优先确认的参数，该驱动本体高度为26.5mm，本体宽度69.2mm，不含侧边接线端子的主体长度为116mm，设计安装位时需要在接线侧预留至少30mm的走线弯折空间，避免端子处线缆过度弯折导致的接触不良或线皮破损。外壳采用黑色阻燃工程塑料材质，底部预留两个对称的安装固定耳，可适配M3螺丝直接固定在电控箱的DIN导轨安装板或者绝缘安装板上，固定耳的开孔间距经过实际校验，完全匹配行业通用的驱动安装孔位标准，无需额外定制转接支架。

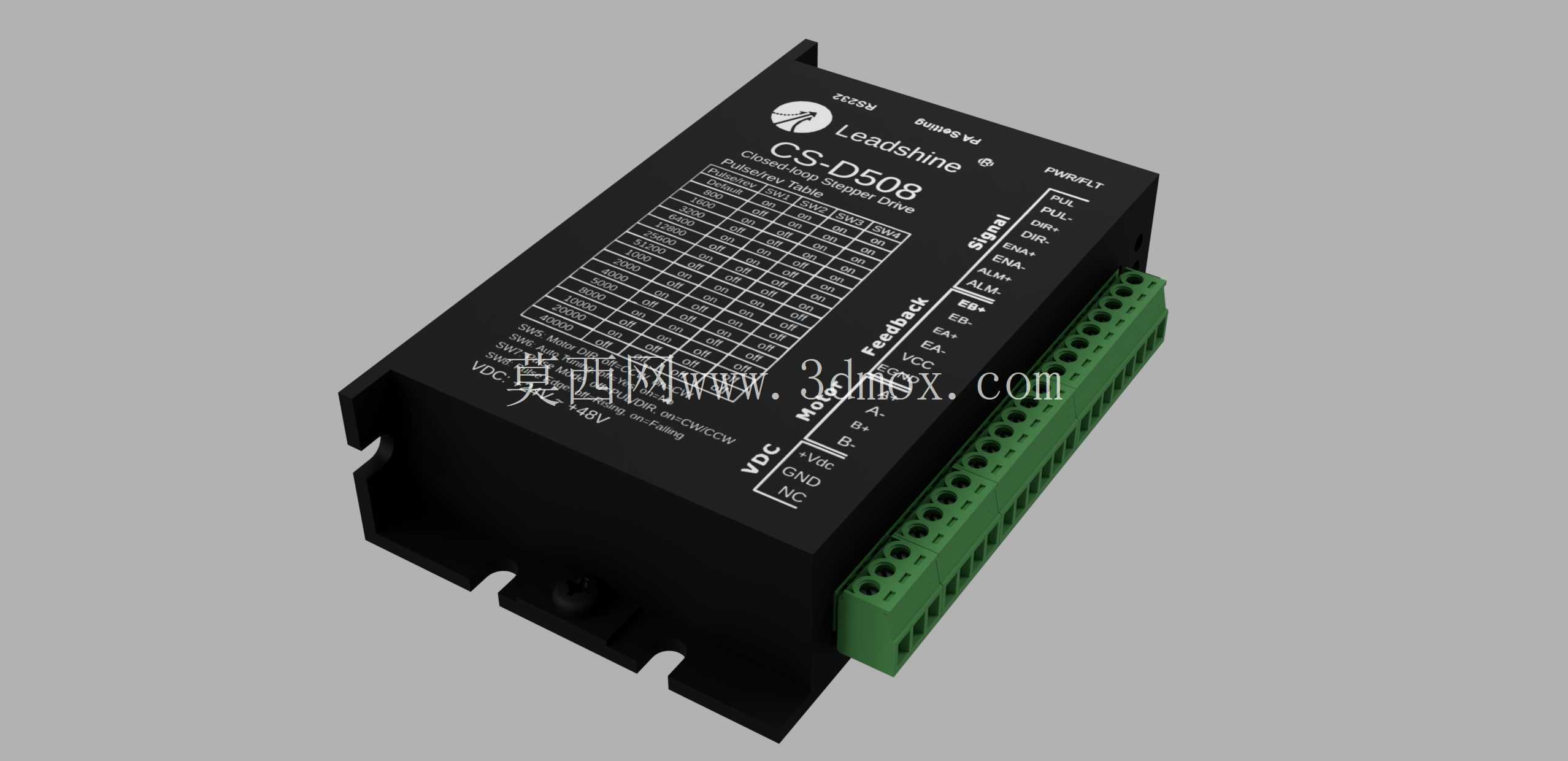

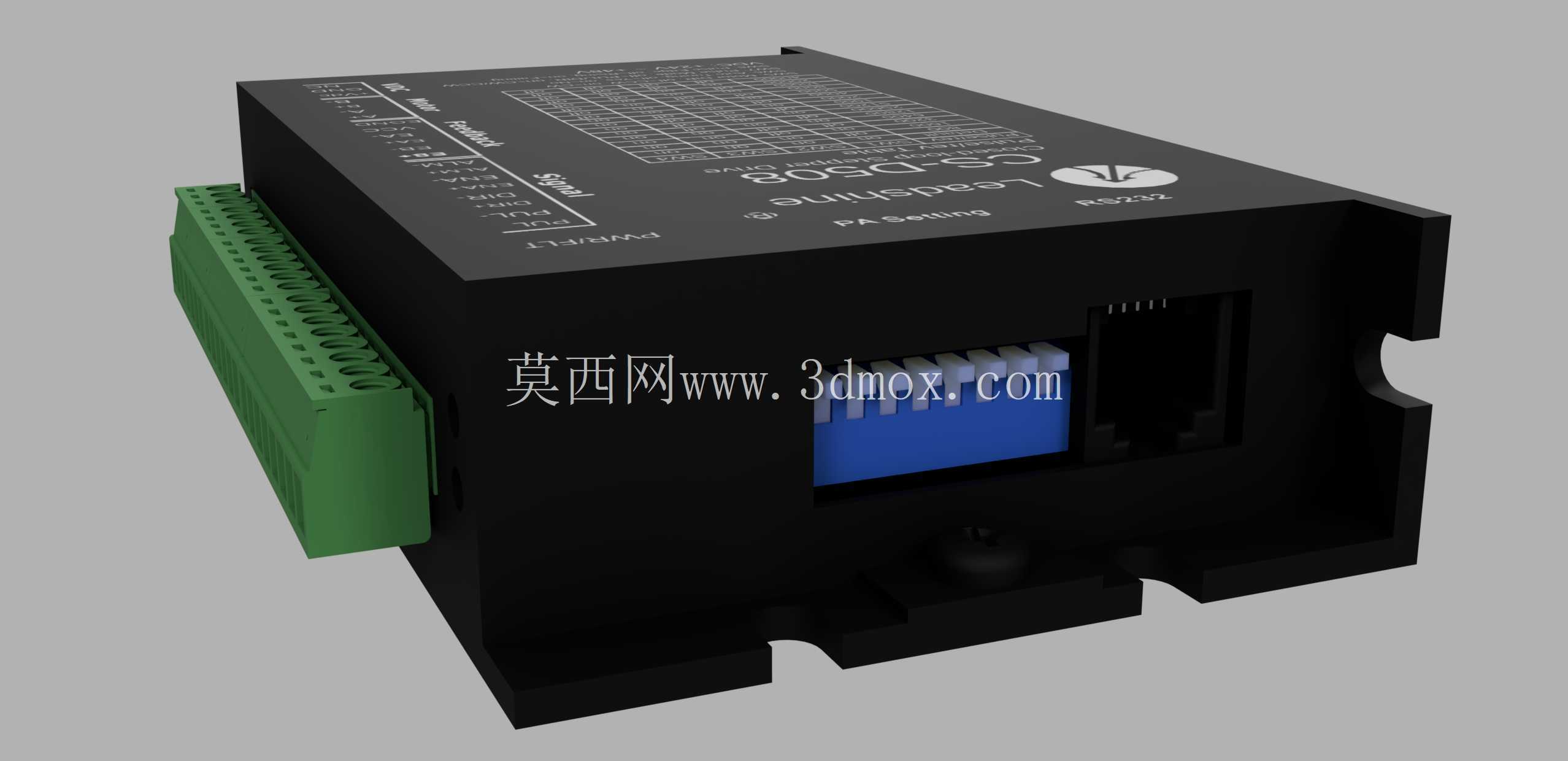

　　接口布局方面，驱动一侧设置两排绿色插拔式接线端子，分别对应电源输入、电机绕组接线、IO信号与反馈接口，端子排的引脚间距为标准3.81mm，适配市面上绝大多数同规格的接插件，建模时完整还原了每个端子的定位槽与卡扣结构，在做整机布线仿真时可以直接匹配对应规格的接插件模型，验证线缆走向是否会与周边的断路器、开关电源、滤波器等元件产生干涉。驱动正面的参数拨码区域做了微凸的标识设计，还原了实物表面的细分设置、电流调节参数丝印位置，在做设备操作维护空间校验时，可以确认拨码操作的预留空间是否足够，避免安装后无法直接调节参数的问题。

　　设计思路上，外壳侧面预留了多道横向散热格栅，对应内部功率板的发热元件位置，建模时保留了格栅的通风间隙参数，可用于电控柜散热风道的仿真分析，确认驱动周边的空气流通是否满足长期满载运行的散热需求。驱动本体的边角做了R2的圆角处理，避免安装过程中锐角划伤线缆或操作人员，底部与安装板接触的位置预留了0.5mm的凸台间隙，可避免凝露直接接触驱动本体电路板，提升潮湿工况下的运行可靠性。

　　在不同的应用场景中，这款驱动可适配42、57系列两相步进电机，在3D打印机、小型点胶机、皮带输送机等设备中，可直接将该模型导入装配体，快速完成电控部分的布局，不需要反复测量实物尺寸调整安装位。针对openpnp贴装设备的紧凑电控箱设计，该模型的尺寸精度可满足0.1mm级的布局校验，确认驱动与周边的主控板、电源模块的安全间隙是否满足电气安规要求，避免高压与低压信号部分的距离不足导致的干扰问题。

　　需要注意的是，还原的结构模型完整保留了实物的所有外部装配特征，包括侧面的状态指示灯开孔、顶部的品牌标识区域定位，在做设备外观设计或者电控箱透明盖板布局时，可以直接参考这些特征位置，预留对应的指示灯观察窗或者标识粘贴位置。安装时驱动的强电接线侧与弱电信号侧建议分开走线，模型上的端子分区标识可直接作为布线分区的参考，减少强弱电混走导致的信号干扰问题。
