1/2\＂ Pex 推入接头

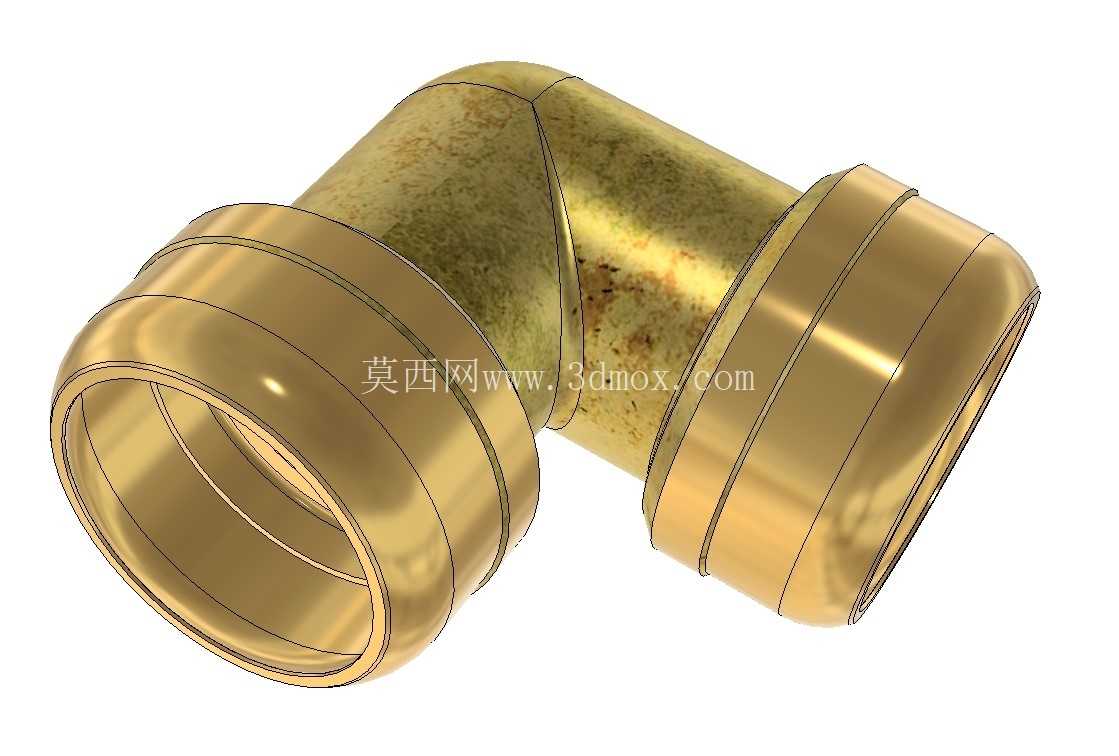

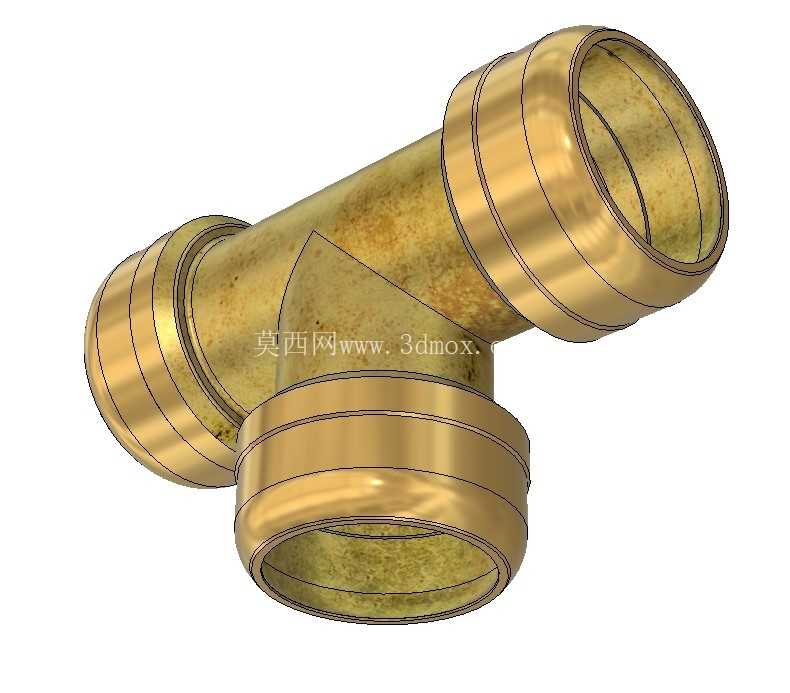

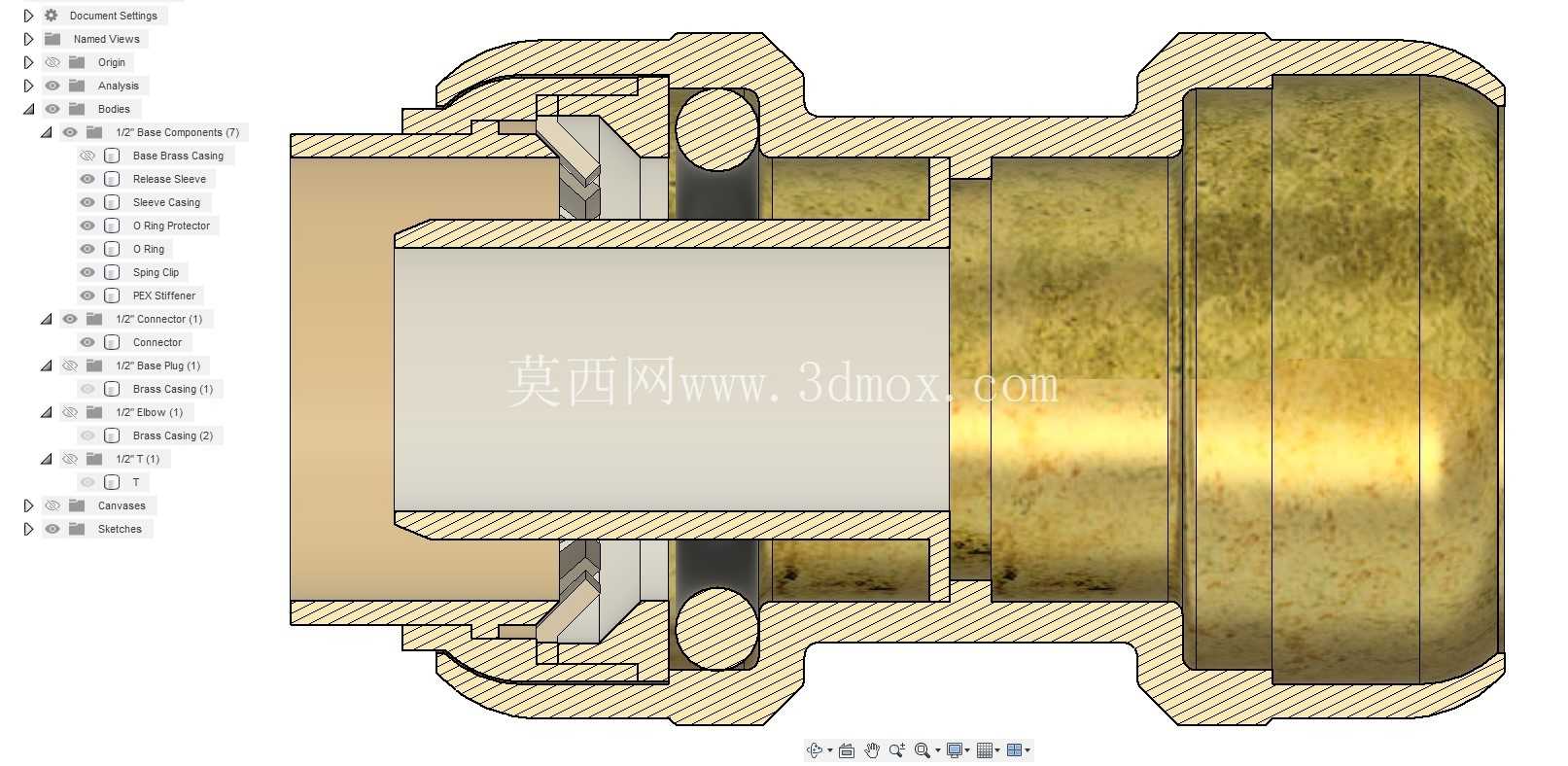

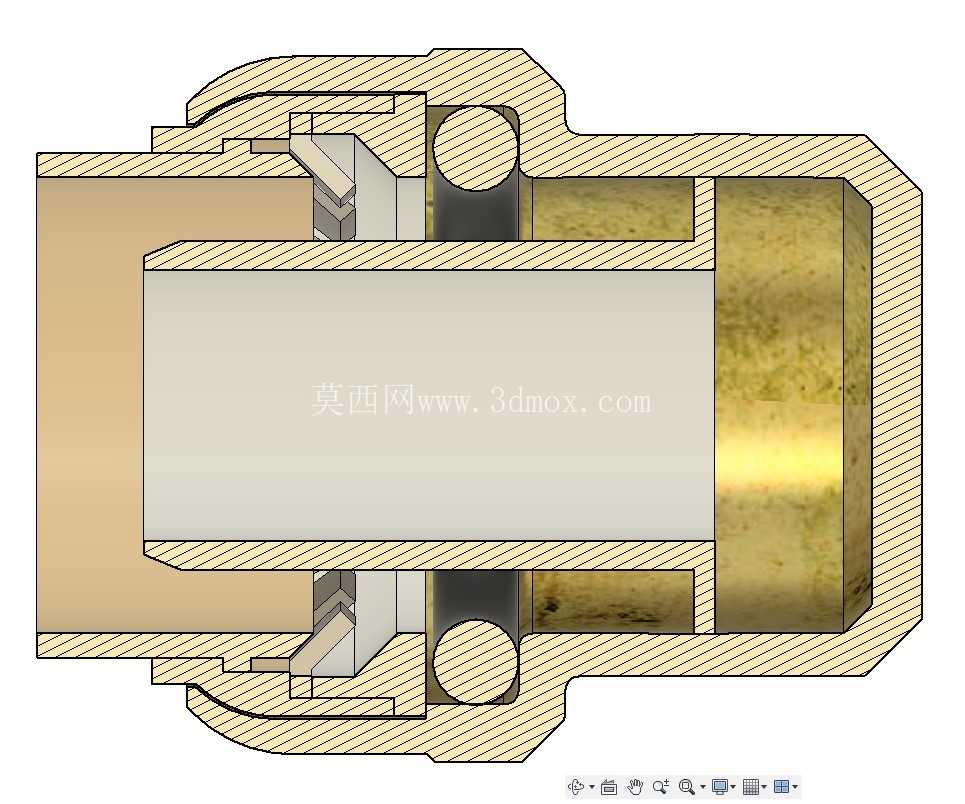

这是根据网上找到的一些图像以及我拥有的一些实际零件设计的。这是“Sharkbite”风格的推入式配件。我发现我的零件和记录的测量值之间的尺寸存在很大差异。测量结果非常接近，但我没有拆开以获得内部测量结果。我正在 Fusion360 中绘制我的家庭管道系统草图，并想要使用一些配件，因此我设计了这些配件，因为我无法在网上找到任何东西。我选择设计 1/2"，因为它们是最常见的。我需要一些 3/ 4 和 1"，但可能只是放大它们，而不是正确设计它们。Fusion 360 文件包含一组基本组件。这些包括所有单独的零件，例如 O 形环、弹簧夹和释放零件。其他组包含每个零件的黄铜外壳：直连接器插头弓形件内部零件可以复制，然后与这些外壳中的任何一个组合。
