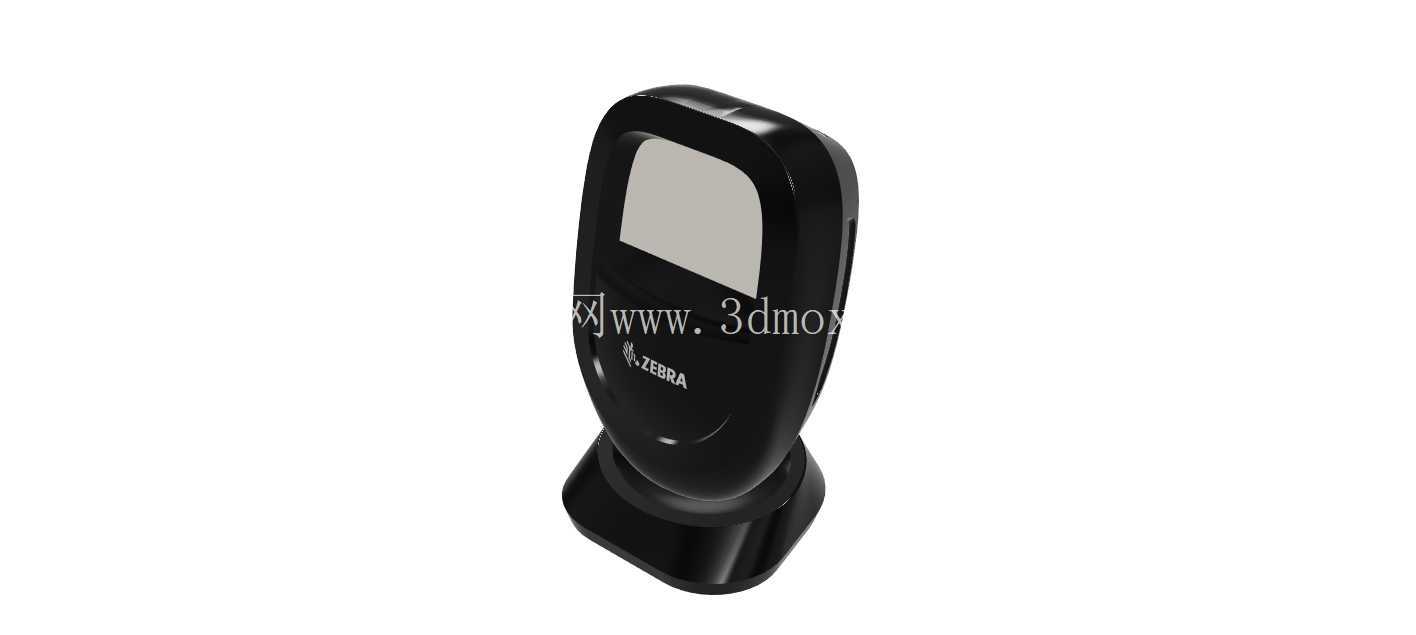

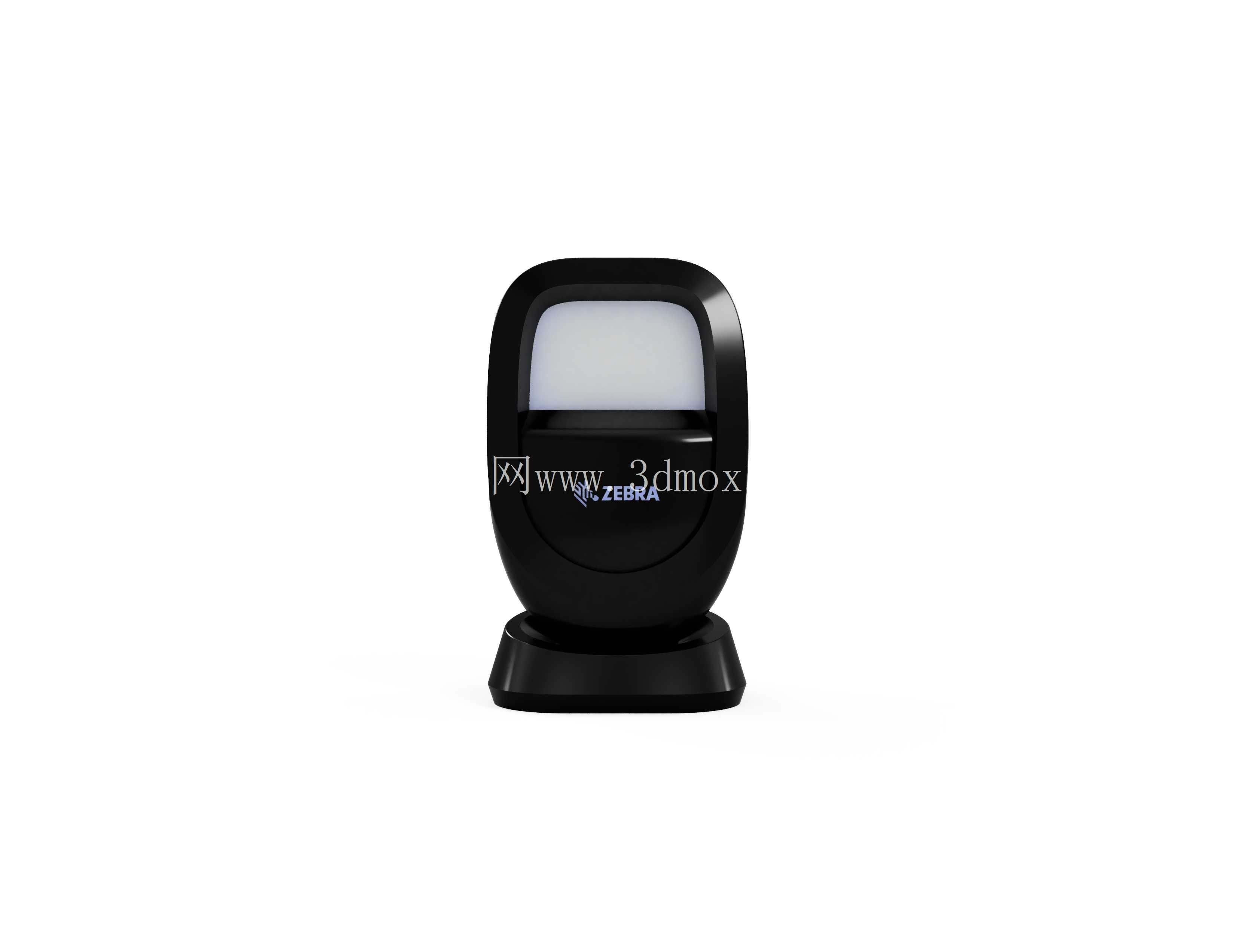

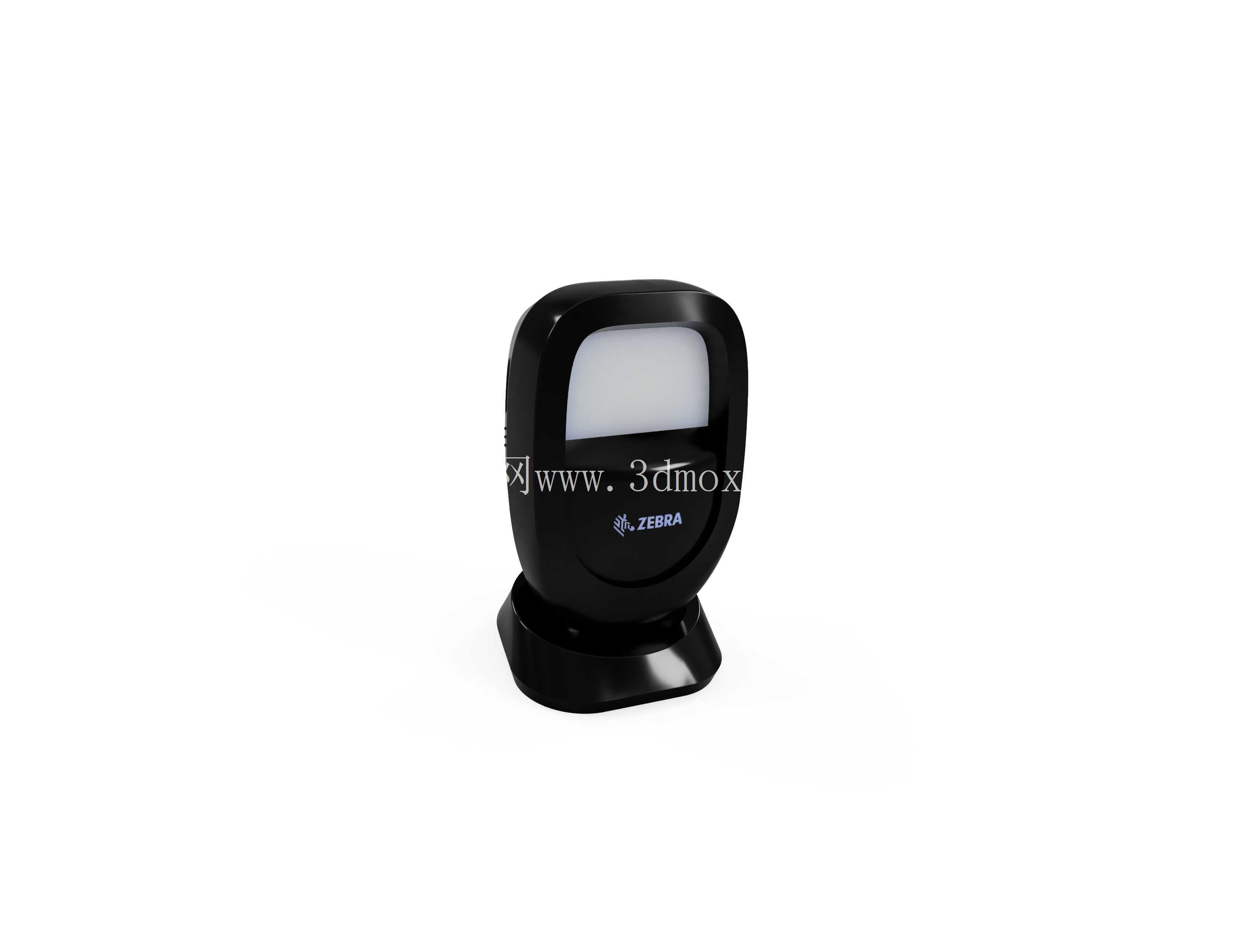

斑马QR-DS9308桌面式条码扫描设备

　　这款桌面式条码扫描设备的三维建模，核心围绕零售收银、仓储出入库、医疗耗材核验这类高频扫码场景的实际使用需求展开，先从实际安装与操作边界倒推外形尺寸的把控：设备整体分为手持扫描端与底座两部分，手持端的握持弧度完全贴合成年人手掌自然弯曲的形态，拇指自然放置的区域刚好对应扫描触发的感应区，长时间握持操作不会产生硌手的疲劳感，整体手持段的截面做了收窄处理，侧边的防滑棱线深度控制在0.8mm，既不会因为棱线过深积灰，也能保证带薄手套操作时不会打滑。底座部分的配重与接触面积经过反复调整，底座底部的直径控制在100mm，放置在收银台、仓储分拣台这类常见操作台面时，即使操作人员单手取放扫描枪，也不会出现底座被带起侧翻的情况，底座与手持端的对接区域做了导向倒角，盲操作时也能顺利将扫描枪放回底座完成充电与通讯配对。

　　从功能特性的还原来看，扫描头的视窗区域做了内凹1.5mm的设计，日常使用中即使扫描枪不慎滑落接触台面，也不会直接刮花扫描视窗的透明面板，视窗周边的黑色哑光区域做了微弧过渡，避免环境强光直射在视窗表面产生反光，影响条码识别的成功率。设备侧面的功能按键做了凸起0.5mm的触觉反馈设计，操作人员不用目视就能通过触感找到按键位置，适配仓储分拣时视线集中在货品与单据上的操作习惯。设备整体的外壳分件逻辑完全按照实际量产的结构拆分来做，手持端的前后壳配合间隙控制在0.1mm，边角处的圆角半径统一做了R3处理，既符合注塑成型的工艺要求，也能避免使用过程中尖锐边角刮伤操作人员或者刮蹭货品包装。

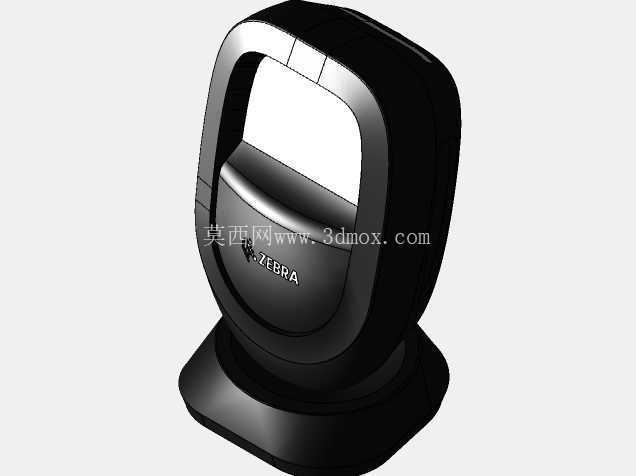

　　建模过程中针对曲面过渡的处理，重点还原了手持端从扫描头区域到握持区域的顺滑曲面，没有生硬的折线转折，保证外观的一体感，同时曲面的曲率变化也兼顾了内部结构的安装空间：扫描头模组、电池、通讯电路板的排布空间都在曲面内部预留了足够的余量，不会出现外观曲面做完后内部元器件无法放置的问题。底座内部的充电触点、通讯模块的安装位也按照实际硬件的尺寸做了预留，触点的位置刚好对应手持端底部的接触点，放回时的对位公差控制在±2mm，即使放置时存在小角度偏移也能顺利完成充电连接。

　　从实际应用的适配性来看，这款设备的外形尺寸适配绝大多数标准收银台的设备摆放空间，整体高度在手持端插入底座后为180mm，不会遮挡收银员与顾客之间的视线交互，底座的出线位置做在背部靠下的区域，连接线可以顺着台面边缘走线，不会在操作区域形成杂乱的线材堆积，影响台面的操作空间。设备整体的重量分配做了前置优化，手持端的重心落在握持区域的中心位置，举臂扫描高处货品条码时，手腕的受力更加均匀，长时间操作不会产生明显的酸胀感。针对不同场景的使用需求，扫描头的俯仰角度在底座上可以做±15°的调整，固定放置在桌面时，可以直接扫描放置在台面上的商品条码，不用每次都拿起扫描枪，进一步提升高频收银场景的操作效率。建模时也还原了设备表面的材质质感，手持区域的哑光磨砂材质与扫描视窗的高透材质、底座的防滑橡胶材质做了明确的区分，不同材质的分界面位置对齐精准，没有出现错位或者缝隙不均的情况，完全还原实物的装配精度。
