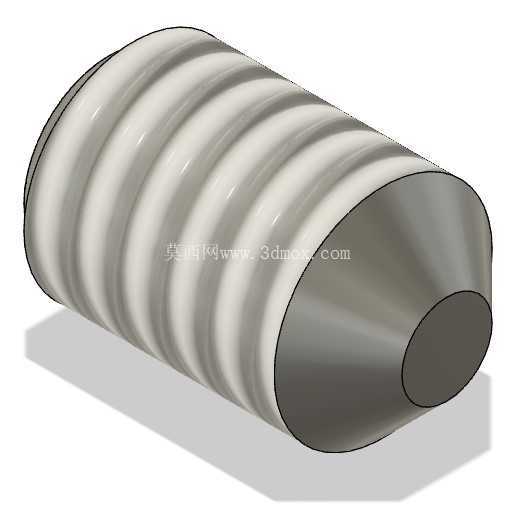

公制锥端紧定螺钉工业紧固零件

　　在液压阀组、仪器仪表、小型传动机构的装配场景里，锥端紧定螺钉是存在感极强的基础紧固零件，很多时候设备运行的稳定性，恰恰取决于这类小零件的选型与安装是否到位。不同于普通外六角螺栓依靠头部压紧实现连接，锥端紧定螺钉完全拧入被连接件的螺纹孔内，没有外露的头部，能够让装配后的零件表面保持齐平，不会出现突出的结构干涉周边部件的运动轨迹，这也是它在空间紧凑的仪表阀门内部被大量使用的核心原因。

　　从功能特性来看，锥端的设计是这款零件的核心优势所在，锥面结构可以直接顶在被固定零件的表面或者预先加工好的定位凹坑内，依靠锥面的楔紧作用传递扭矩、限制相对位移，相比平端紧定螺钉，它的顶紧力更集中，在承受振动载荷的工况下不容易出现松脱，尤其适合固定轴类零件上的齿轮、凸轮、定位套这类薄壁或者硬度不高的配套零件，不会像凹端紧定螺钉那样需要在轴表面加工匹配的凹坑，降低了配套零件的加工成本。

　　设计这类零件的三维模型时，首先要遵循公制螺纹的通用参数规范，从M2到M8的规格覆盖了小型仪器到常规工业阀组的常用紧固需求，螺纹部分的牙型、螺距严格匹配公制粗牙螺纹的标准，保证和市面上常规的丝锥加工出的螺纹孔能够完全适配，不需要额外定制配套的攻丝工具。锥端的锥角参数是设计的关键，角度过大容易导致顶紧时接触面积不足，长期受载出现锥端压溃变形；角度过小则会让螺钉拧入深度过大，甚至顶穿薄壁的被连接件，经过多轮工况验证的锥角参数，能够在顶紧力和安装深度之间找到最优平衡。

　　外形尺寸与安装边界的考量贯穿整个设计过程，螺钉的整体长度根据不同螺纹规格设置了多档常用尺寸，满足不同壁厚的被连接件安装需求，螺钉尾部的内六角驱动槽尺寸严格对应标准扳手的规格，保证装配时扳手能够完全嵌入槽内，不会因为槽尺寸不匹配出现打滑、拧花槽口的问题。安装时需要注意，被连接件上的螺纹孔深度要比螺钉拧入深度深至少1个螺距的距离，给螺钉的锥端留出足够的顶紧余量，同时避免螺纹孔底部的残屑顶住螺钉导致无法拧紧；如果是固定表面硬度较高的零件，可以在被顶紧的位置预先加工一个小的定位凹坑，让锥端嵌入凹坑内，进一步提升防松性能，即使设备存在持续的振动冲击，也不会出现螺钉移位导致的零件松动问题。

　　在减压阀这类流体控制阀门的内部结构中，这类锥端紧定螺钉常用来固定调节弹簧的导向座、阀芯的限位套等部件，因为阀门内部的流道空间非常有限，不能使用带头的螺栓类紧固件，否则会干扰流体的流动路径，甚至造成流道堵塞，无头的锥端紧定螺钉完全沉入阀件的壁面内，既能够实现可靠的部件定位，又不会对流道内的介质流动产生额外干扰。在小型仪器仪表的传动机构里，它常用来固定指针轴上的小齿轮、刻度盘的锁紧套，这类场景对紧固后的零件外形平整度要求很高，外露的紧固件头部很容易勾挂到内部的走线或者活动部件，齐平安装的锥端紧定螺钉完全规避了这类风险。

　　建模过程中，螺纹部分的细节处理直接影响后续工程出图和装配仿真的准确性，不能用简化的贴图代替真实的螺纹牙型结构，要保证牙型的角度、牙距、牙顶间隙都符合公制螺纹的公差要求，这样在做干涉检查的时候，才能准确判断螺钉拧入后和周边零件的间隙是否足够，不会出现实际装配时螺纹干涉无法拧入的问题。锥端部分的过渡圆角处理也不能忽略，锥面和螺纹部分的衔接位置要做微小的圆角过渡，避免热处理或者受力时出现应力集中导致螺钉断裂，虽然这个圆角尺寸很小，但在长期受交变载荷的工况下，这个细节直接决定了螺钉的使用寿命。

　　实际选型应用时，还要根据被连接件的材质选择合适的螺钉强度等级，固定钢制零件时可以选择强度等级较高的材质，固定铜、铝或者塑料类的软质零件时，要适当控制拧紧力矩，避免锥端压力过大压伤被固定零件的表面，甚至造成零件变形影响设备的正常运行。安装时的拧紧顺序也有讲究，同一个圆周上分布的多个紧定螺钉要对称分次拧紧，不要一次把单个螺钉拧到额定力矩，避免被固定的零件出现偏斜，导致轴类零件转动卡滞或者密封件受力不均出现泄漏问题。
