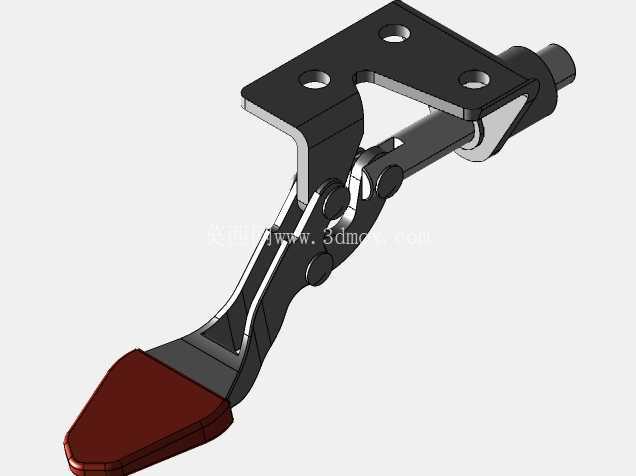

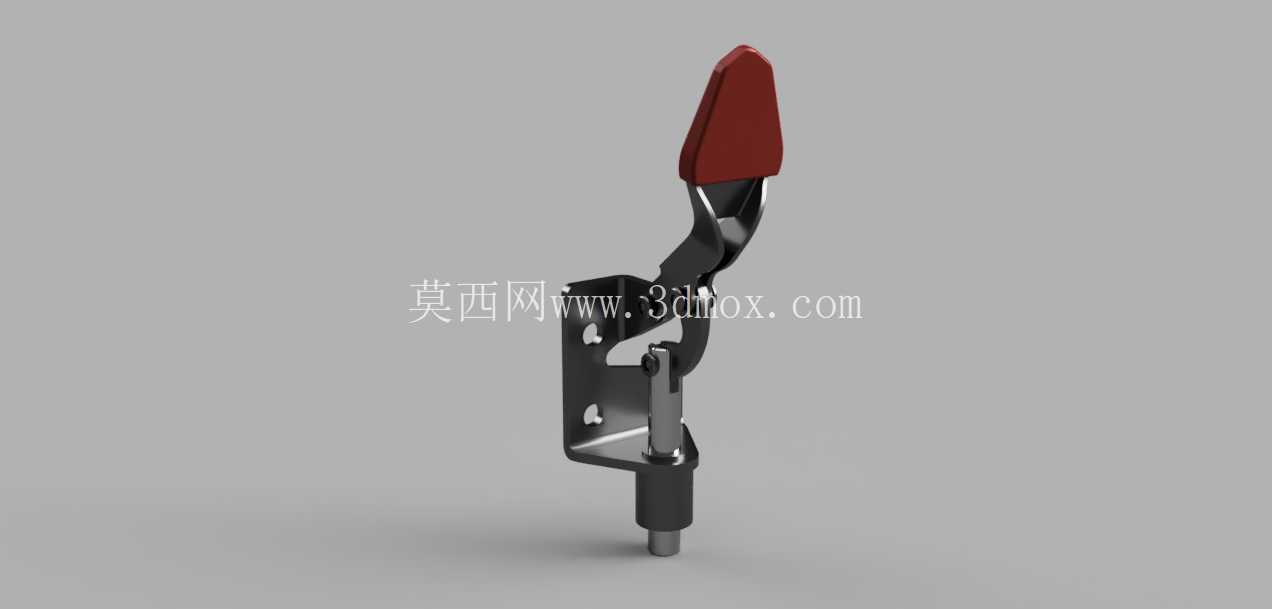

GH-301-AM型快速压紧肘节夹结构

　　这类肘节夹是工装治具、小型设备装配工位上极为常见的压紧执行件，日常做非标工装设计时，但凡遇到需要快速开合、重复定位压紧的工位，第一时间都会考虑这类成熟的肘节夹紧结构，相比螺丝锁紧、凸轮压紧的方案，它的操作效率要高出数倍，且压紧力稳定，不会因为操作人员的力度差异出现压不紧或者过压损伤工件的问题。从结构上看，这款夹钳采用垂直式压紧布局，操作手柄向上扳动时即可完成解锁，压头随联动机构抬升，留出足够的工件取放空间，手柄向下压合到死点位置时，整个四连杆机构进入自锁状态，哪怕加工过程中存在持续的振动载荷，夹钳也不会意外松脱，这也是肘节夹区别于其他普通夹紧件的核心优势——利用连杆过死点的机械特性实现无额外锁止的可靠压紧。

　　实际应用场景覆盖非常广，小到电子元器件焊接治具的PCB板压紧，到机加工工位的毛坯件定位固定，再到木质家具加工时的板材拼接夹持、物流周转箱的箱盖快速扣合，甚至部分小型检测设备的舱门快锁结构，都能见到同结构夹钳的身影。设计这款夹钳的三维模型时，首先要明确安装边界：底部的安装座采用带沉头孔的立式折弯支架结构，两个安装孔的孔距、孔径要匹配常用的M6或者M8内六角螺丝，确保可以直接固定在标准铝型材工作台或者工装基板上，不需要额外做转接板；压头部分采用带橡胶缓冲帽的结构，避免硬金属压头直接接触工件表面造成压痕，尤其是针对表面处理后的钣金件、塑料件，缓冲帽的存在可以大幅降低工件外观损伤的概率，压杆的伸出长度可以根据实际压紧高度做小幅调整，适配不同厚度的被夹持工件。

　　从受力角度拆解，整个夹钳的力传递路径非常清晰：操作人员施加在手柄上的下压力，通过中部的铰接连杆传递到压杆端，经过杠杆比放大后，最终在压头位置输出45公斤级的压紧力，这个力值档位属于中小型快速夹钳的常规参数，足够应对绝大多数轻型工装的夹紧需求，不会因为力值过大导致薄壁工件变形，也不会因为力值不足出现加工过程中工件移位的问题。建模过程中要特别注意各铰接点的配合间隙，所有转动副位置都要预留0.1-0.2mm的活动间隙，模拟真实零件的装配公差，避免做运动仿真时出现干涉卡滞；手柄部分的红色防滑套要做贴合手柄轮廓的包覆设计，表面增加细微的防滑纹理，提升操作时的摩擦力，哪怕手上沾有少量切削液或者油污，也能稳定施力不会打滑。

　　安装时需要注意，夹钳的固定座要保证与安装基面完全贴合，不能出现悬空或者倾斜，否则长期受力会导致固定座变形，影响夹钳的开合顺畅度，同时压头的压紧位置要尽量靠近工件的刚性支撑点，避免压在工件的悬空悬臂位置，防止压紧时工件出现翘曲变形。日常维护也非常简单，因为整个结构没有复杂的液压或者气动元件，纯机械连杆结构只需要定期在铰接销轴位置滴少量润滑油，清除积攒的切屑、灰尘等杂物，就能保证数万次的开合使用寿命，相比气动夹紧元件，它不需要外接气源，没有管路布置的麻烦，成本也只有气动夹具的十分之一不到，非常适合小规模生产、零散工装的快速搭建场景。很多刚接触工装设计的工程师容易忽略这类标准快夹的选型，总想着自己设计一套夹紧机构，实际上这类经过市场长期验证的标准肘节夹，结构可靠性、成本、交付周期都远优于自定义设计的夹紧结构，只需要根据实际需要的压紧力、安装空间、压头行程选对对应型号，就能大幅缩短工装的设计和加工周期，也能减少后期工装调试时出现的夹紧失效问题。
