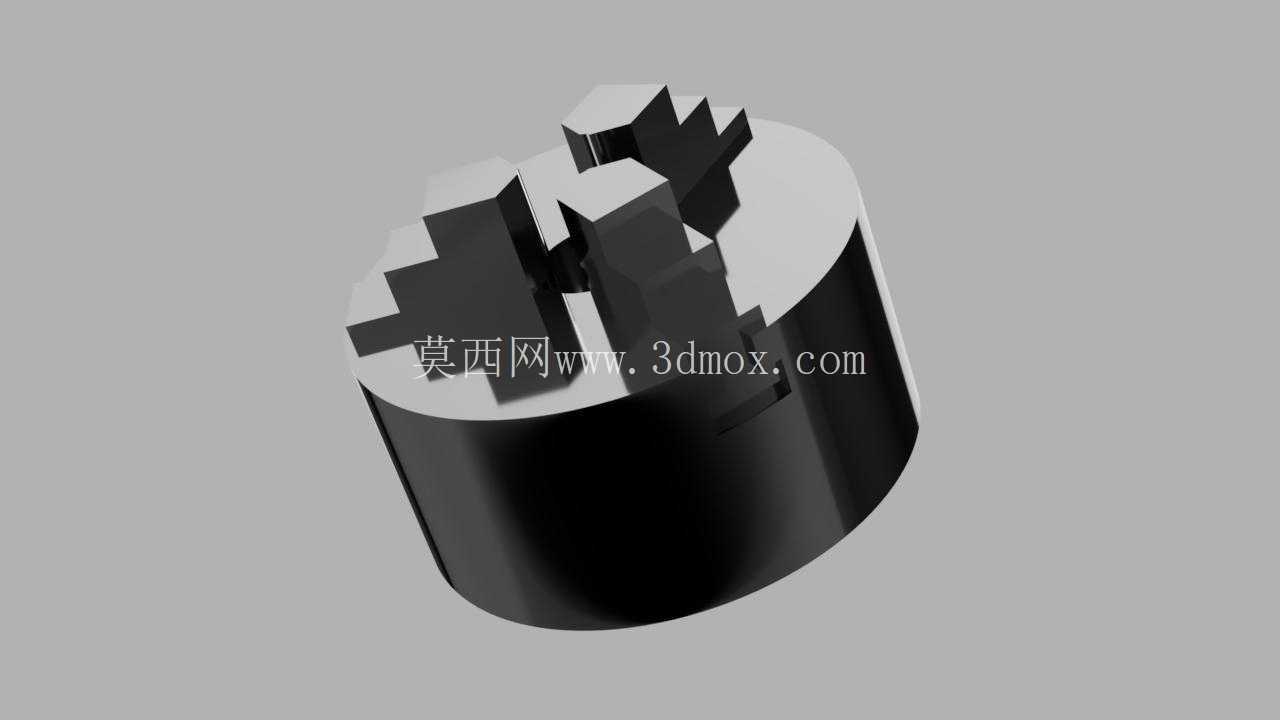

K11型125mm三爪手动车床卡盘结构

　　在普通卧式车床、经济型数控车床的回转类零件加工工序里，三爪手动卡盘是普及率最高的工件装夹载体，这款125mm规格的手动卡盘，适配主轴端盖安装孔距匹配的中小型车床，覆盖仪表车床、台式车床到轻型落地车床的装夹需求，日常承担圆钢、六角棒料、盘类套类零件的夹紧定位工作，是车间单件小批量加工、修配作业里离不开的基础夹具。从实际使用场景来看，这类卡盘不需要配套液压站、气动管路，完全依靠人工转动卡盘钥匙带动内部平面螺纹结构，驱动三个卡爪同步做径向移动，实现对工件的自动定心夹紧，定心精度在常规精加工工况下可以满足IT7级以内的形位公差要求，对于没有集中供气、液压配套的小型加工门店、教学实训车间来说，手动卡盘的维护成本极低，不需要定期更换密封件、清理油路，日常只需要定期拆开卡盘体清理铁屑、涂抹润滑脂就能长期保持动作顺畅。

　　从设计结构上拆解，这款卡盘的盘体采用高强度铸铁整体铸造，经过时效处理消除内应力，避免长期使用后出现夹持精度漂移；三个卡爪采用分离式设计，包含正爪和反爪两组配置，正爪用于夹持直径较小的棒料，反爪可以撑开夹持大直径的盘类零件内孔，卡爪的夹持面做了细密的齿形滚花处理，增大夹持摩擦力，避免重切削工况下工件打滑移位。平面螺纹的螺距设计匹配125mm盘体的夹持行程，单圈钥匙转动对应的卡爪径向移动量经过优化，既保证夹紧时的进给效率，又能通过螺纹自锁特性保证切削过程中卡爪不会自行松脱，不需要额外的锁紧机构。

　　安装边界上，这款卡盘的后端连接止口尺寸匹配标准车床主轴的前端定位凸台，连接螺栓孔的分布圆直径符合通用机床附件的安装规范，换装时不需要额外制作过渡连接盘，只要清理干净主轴端面和卡盘止口的磕碰毛刺，对称拧紧连接螺栓就能完成安装，找正时间远低于四爪单动卡盘。在实际加工场景里，这类三爪卡盘除了用于车床，也可以被安装在分度头、回转工作台上，配合铣床、磨床完成等分零件的加工，只要工件的回转直径在卡盘的夹持范围内，不管是外圆夹持还是内孔撑紧，都能快速完成装夹，不需要逐个调整卡爪的位置，大幅缩短辅助作业时间。

　　针对日常使用里的常见损耗点，这款卡盘的卡爪和盘体的配合滑道做了淬火处理，表面硬度达到HRC45以上，抵抗铁屑嵌入、反复滑动带来的磨损，长期使用后如果出现卡爪夹持精度下降，还可以通过修磨卡爪的夹持面来恢复精度，不需要整体更换卡盘，全生命周期的使用成本远低于动力卡盘。对于三维建模从业者来说，还原这款卡盘的结构时，需要重点注意平面螺纹和卡爪齿条的啮合关系，三个卡爪的同步运动轨迹要完全对称，安装止口和螺栓孔的位置公差要符合实际安装要求，避免模型导入装配环境后出现干涉；同时卡爪的行程范围要和实际参数一致，正爪反爪的切换结构要准确还原，方便做机床装配仿真、加工工艺模拟的时候直接调用，不需要额外调整结构参数。在设备选型层面，125mm规格的三爪手动卡盘最大夹持直径范围覆盖十几毫米到一百余毫米的工件，完全匹配中小型车床的加工能力范围，既不会因为卡盘规格过大增加主轴负载，也不会因为夹持范围不足无法满足常规零件的装夹需求，是轻型车床、教学机床的标准配置夹具。
