900×1000mm幅面二极管数控激光切割设备

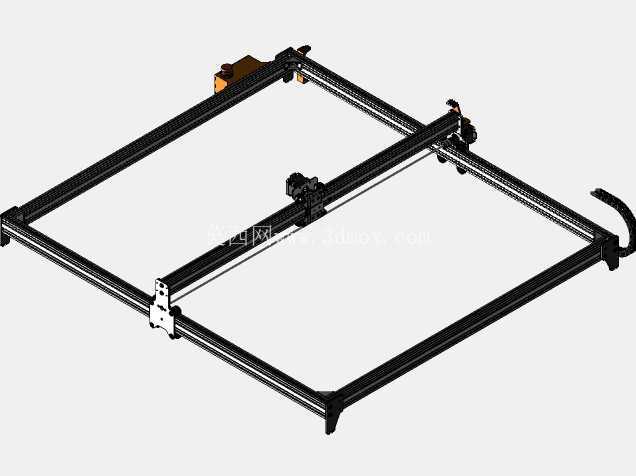

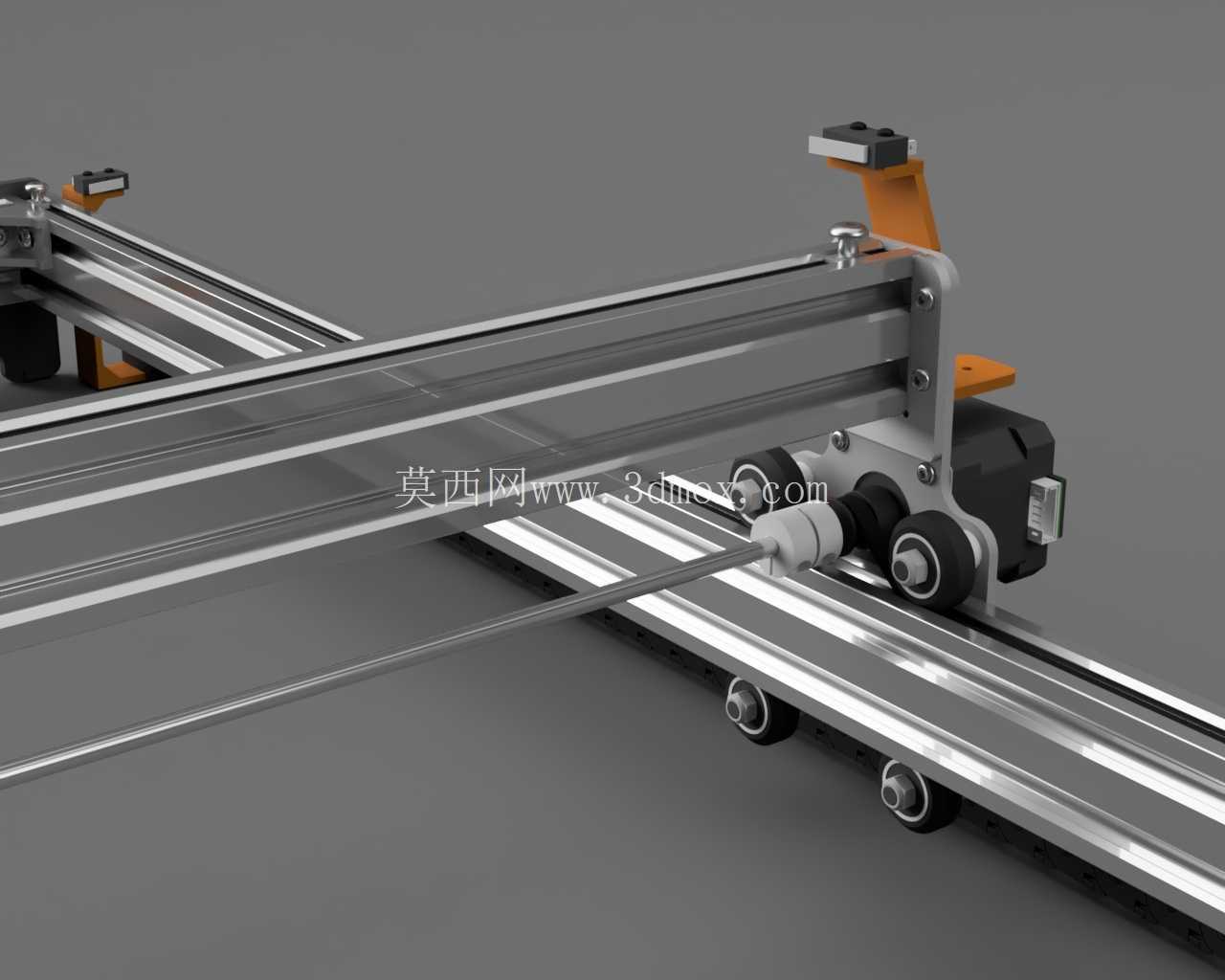

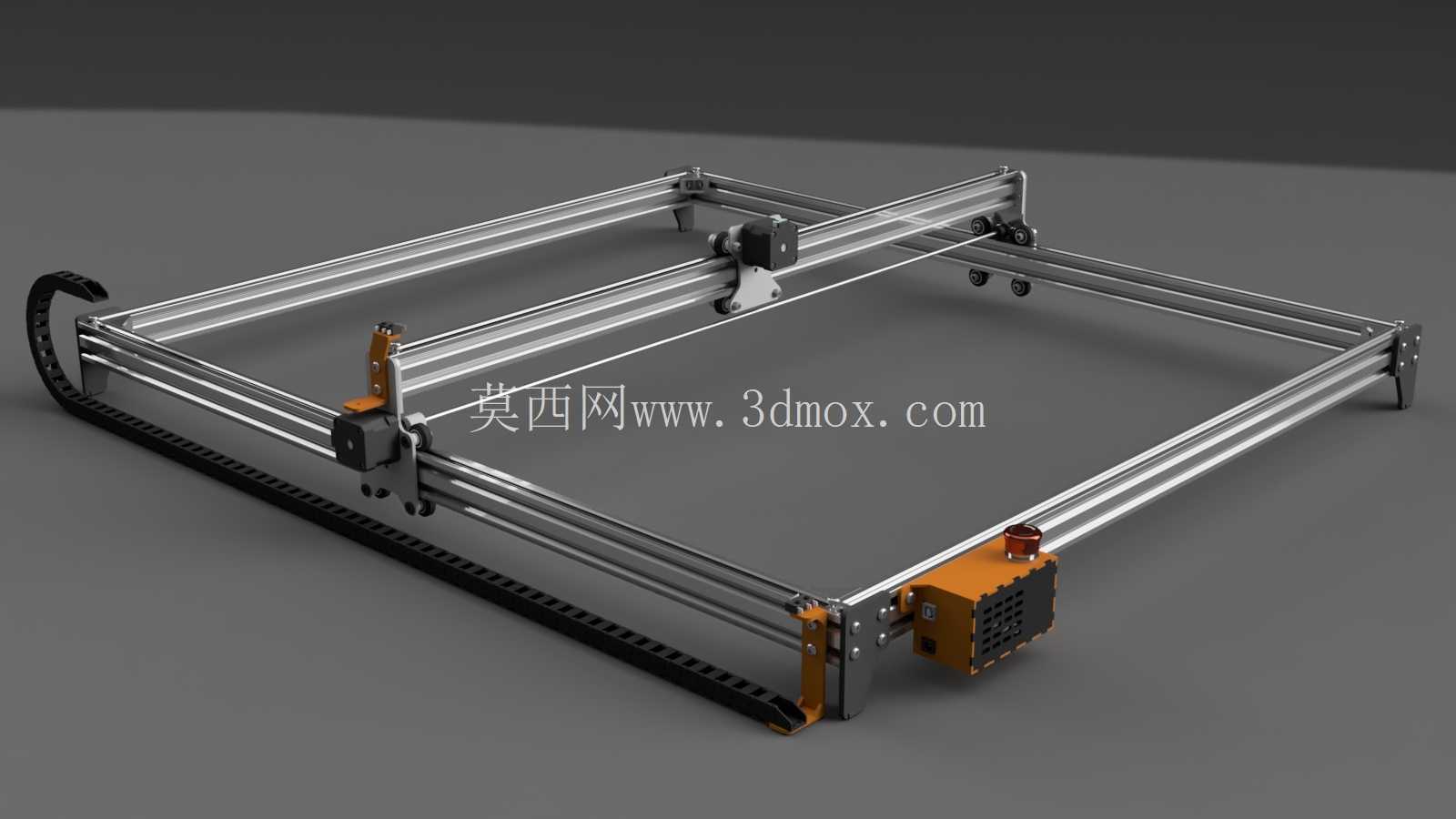

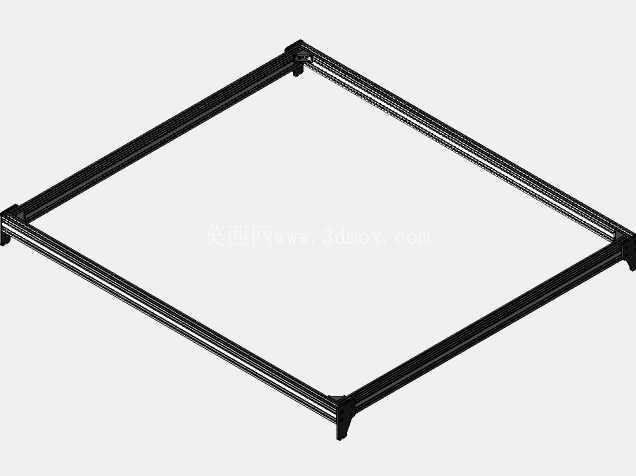

　　从结构设计逻辑来看，整机采用双横梁同步带传动的运动架构，X轴方向搭载激光头的移动滑座跨接在两根平行的纵向导轨上，Y轴运动通过两侧同步带轮驱动横梁整体滑移实现，传动路径上配套的拖链全程收纳线缆与气路管路，避免运动过程中管线剐蹭加工台面或外露磨损，所有导轨安装基准面都依托铝型材的自带槽位做定位，省去了额外焊接机架的二次加工工序，装配时只需校准两根纵向导轨的平行度、以及X轴横梁与Y轴运动方向的垂直度，就能保证运动精度控制在小功率激光加工的允许公差范围内。这款二极管光源的数控激光切割设备，核心定位是面向小型加工工坊、创客空间、教学实训场景的轻量化裁切装备，区别于大功率工业级光纤激光切割机的厚重设计，整体采用开放式铝型材搭建框架结构，有效加工幅面锁定在900毫米×1000毫米区间，刚好覆盖广告字裁切、薄木板打样、亚克力工艺品制作、皮革面料镂空等常见小批量加工需求，既不会因幅面过小限制常规加工件的排版，也不会因幅面过大占用过多车间摆放空间。

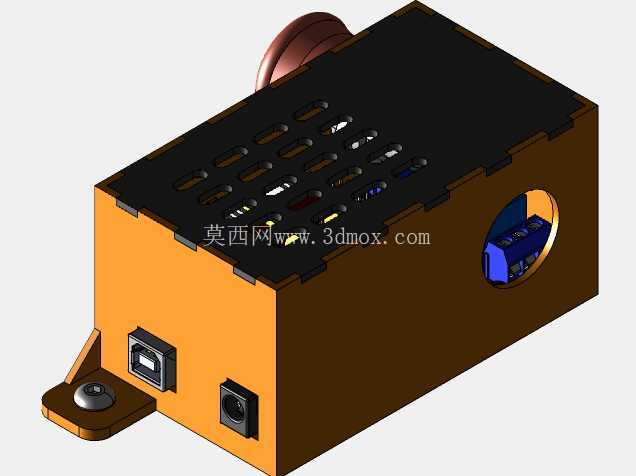

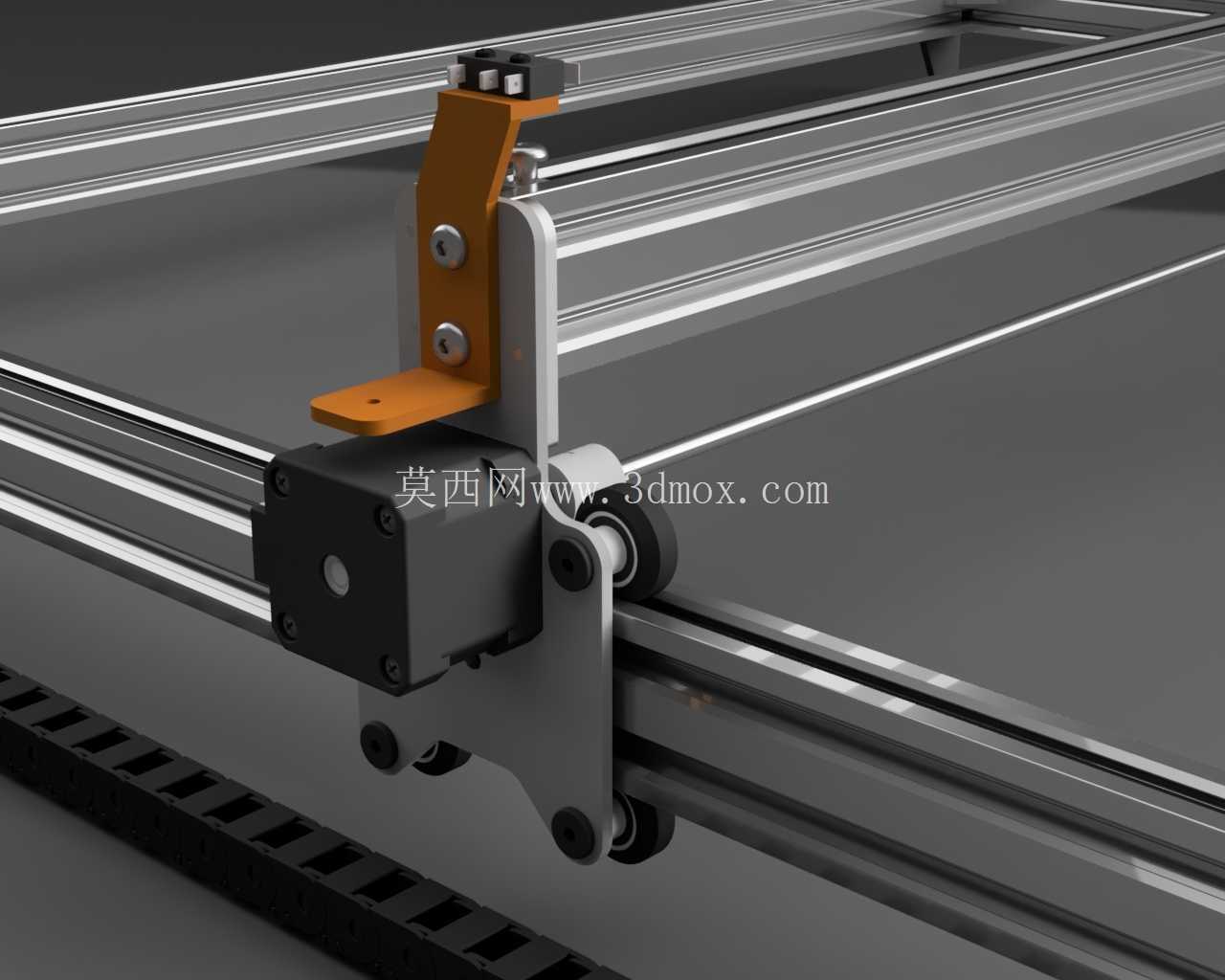

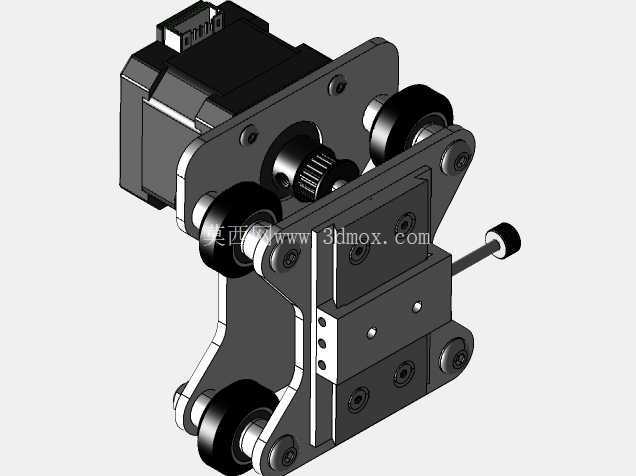

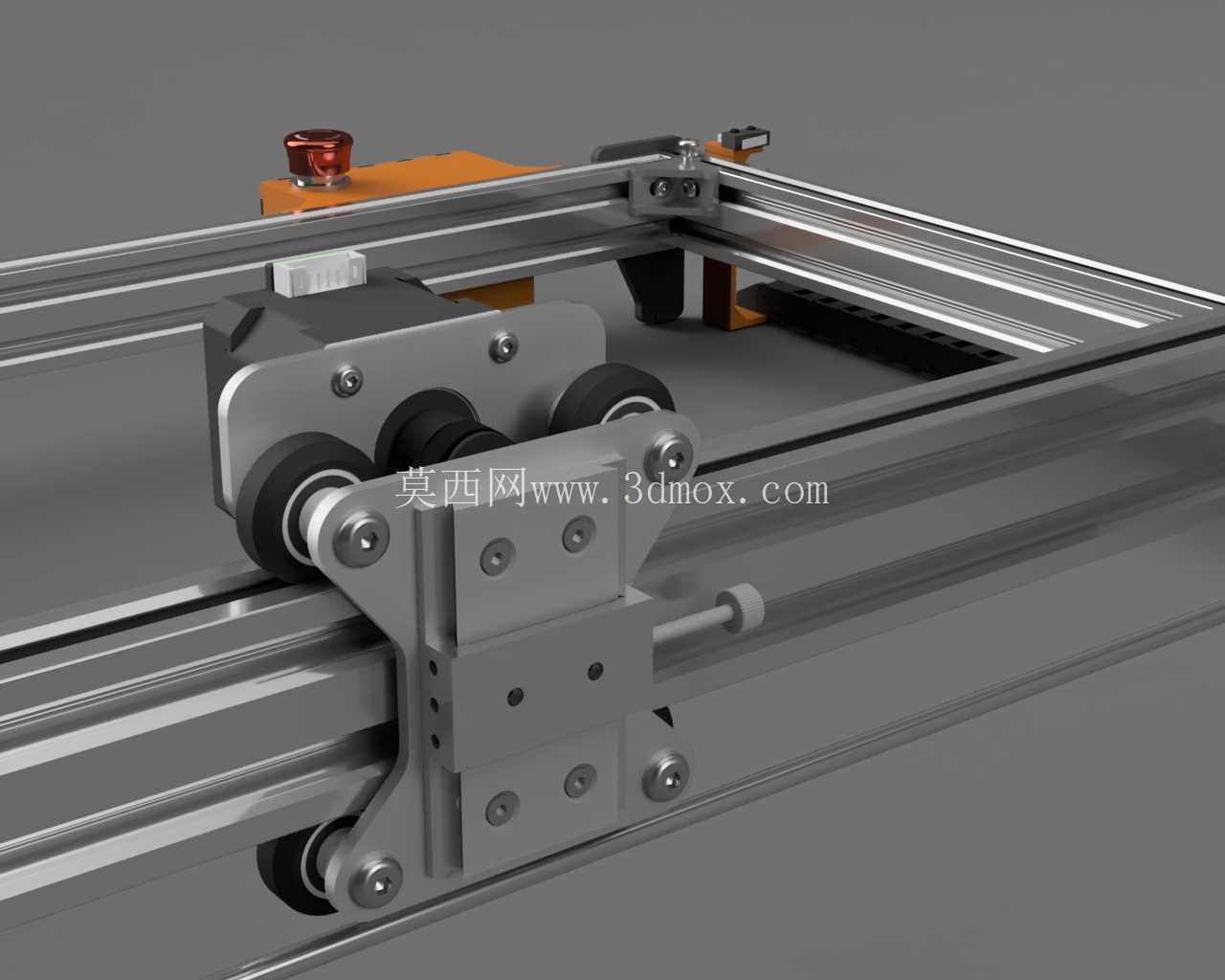

　　设备的激光发生模块集成在移动滑座侧方的橙色安装盒内，采用二极管激光器作为光源，相比传统CO2激光管，二极管光源的体积更小、供电需求更低，不需要配套高压电源与复杂的水冷循环系统，整机供电只需常规民用220V接口即可运行，大幅降低了设备的部署门槛，哪怕是没有工业配电条件的临街门店、学校实验室都能直接安装使用。运动控制部分的驱动模块分别布置在横梁两端与X轴滑座上，每个运动轴都配套独立的步进驱动单元，配合张紧可调的同步带传动，既能满足激光切割过程中需要的匀速进给要求，也能在快速空移时达到足够的移动速度，减少非加工时间的损耗。

　　从安装边界来看，整机外轮廓尺寸略大于有效加工幅面，四周预留的安装空间只需在设备后侧留出100毫米的走线与散热间隙，左右两侧各留出50毫米的维护空间即可正常使用，不需要做额外的地基固定，放置在平整的工作台面上就能调平运行，设备底部预留的可调脚杯可以根据放置面的平整度微调高度，保证框架整体处于水平状态，避免长期运行因机架倾斜导致导轨受力不均出现磨损加剧的问题。实际使用过程中，这款设备可以直接对接常见的矢量加工文件，通过控制激光头的移动路径与功率输出，完成不同厚度材料的裁切与表面打标作业，针对2毫米以内的亚克力、5毫米以内的椴木层板、薄皮革、卡纸等常见非金属材料，都能实现光滑无毛刺的裁切效果，相比手工裁切或者传统刀模加工，小批量打样时的效率提升非常明显，也不需要额外制作刀模，单件加工的灵活度更高。

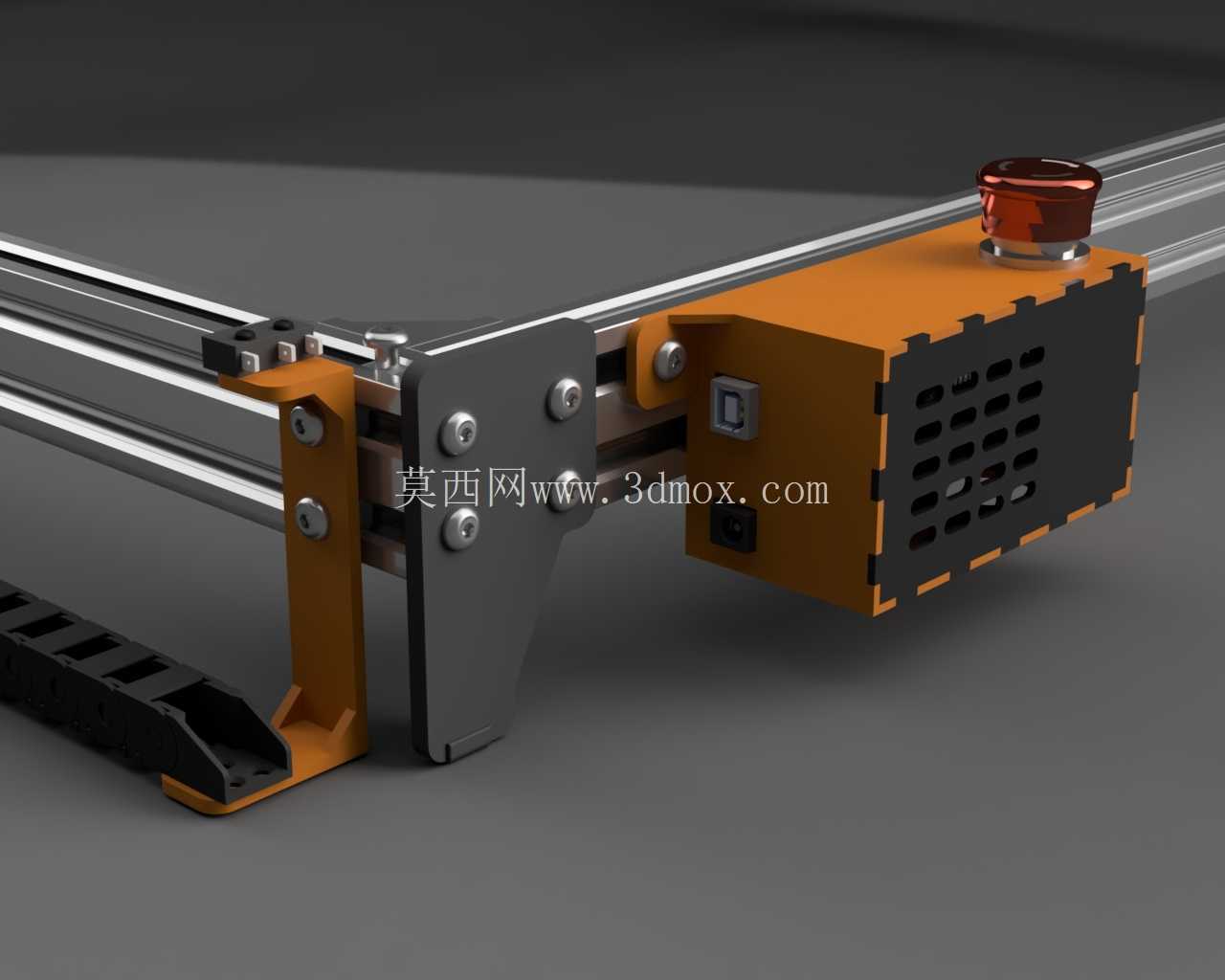

　　设计过程中特意将控制模块与激光驱动模块集成在机架侧方的独立安装位，既缩短了驱动到电机、激光头的接线距离，减少信号干扰的概率，也方便后期维护时直接拆卸检修，不需要拆解整个机架结构；框架所有的连接部位都采用标准铝型材配件锁紧，没有采用焊接连接，用户如果后期有拓展幅面或者改装功能的需求，只需要更换对应长度的铝型材与同步带，就能快速完成设备改造，不需要重新采购整套机架结构，大幅降低了后期改装的成本。设备的运动行程做了硬限位设计，在X、Y轴的行程两端都设置了物理限位块，避免程序出错时激光头超程碰撞机架，同时限位信号直接接入控制回路，触发后会立即切断运动驱动与激光输出，保障设备运行的安全性。
