修边铣机数控转接固定安装座

　　小型木工雕刻机、桌面数控铣和业余加工设备在改造时，最容易遇到的问题不是控制方案，而是主轴与机架之间缺少可靠的机械接口。手持修边铣机本身具备较高转速和较轻重量，常被爱好者用于低负荷雕刻、塑料切槽、软铝试切和木材开料，但原机外壳多为圆柱与异形曲面组合，直接绑在铝板或型材上会出现同轴偏差、夹持松动和调机困难。这个安装座围绕修边铣机的机身轮廓进行约束，把原本依靠手持操作的动力工具转换为可固定在Z轴滑台上的加工主轴，使设备能够在数控进给条件下完成较稳定的切削。

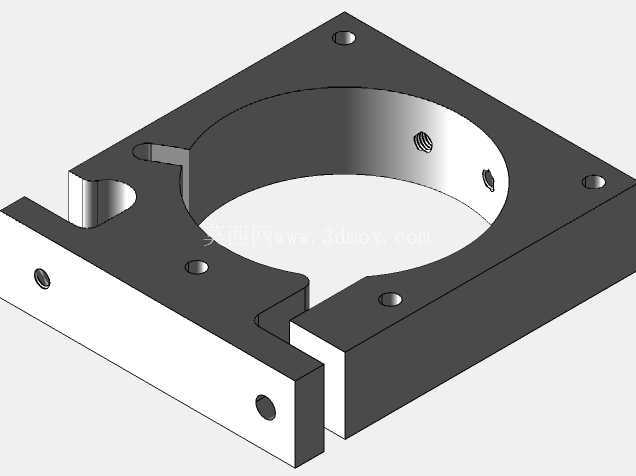

　　从结构上看，零件主体采用方形板座形式，中部设置大直径环形包容区域，用于贴合修边铣机的圆柱机身。环形区域并非完整封闭圆筒，而是在前侧留出开口，既方便机身从侧向装入，也为调刀、散热和线缆避让留出空间。板座四角布置安装孔，可与运动平台的滑块连接板、Z轴升降板或铝型材框架对接。孔位分布需要兼顾机架常见螺距和刀具工作半径，若孔距过小，紧固后局部刚度不足；若外轮廓过大，又会在小行程机床上占用过多XY有效加工范围。该座体通过较宽的法兰边把夹紧力分散到板面上，避免单点抱箍造成的局部应力集中。

　　侧面的锁紧结构是这类转接件的关键。模型在环形壁上设置了径向螺钉孔，紧固螺钉从外侧压向机身，形成可调抱夹。与单纯依靠端面托住工具不同，径向锁紧能够限制机身旋转和轴向窜动，尤其在铣刀受侧向切削力时，可减少主轴筒在孔内微动。开口两侧的实体耳部承担夹紧时的拉压载荷，开槽宽度既要允许装配时产生微量弹性变形，又不能过大导致夹持刚性下降。实际设计中，耳部厚度、螺钉规格和环形壁厚需要匹配：壁太薄，锁紧时变形明显；壁太厚，开口张合量不足，装拆会变得困难。

　　板座上还保留了若干小孔和局部缺口，这些特征并不只是减重。靠近边缘的孔可用于定位销、紧定螺钉或辅助压块；缺口区域可以避让机床原有连接件、集尘罩、电源线或刀长调节机构。修边铣机在工作时会产生热量，环形座若完全包裹机身，会影响空气流通；前侧开放和周边空隙能够让外壳部分暴露，兼顾散热与维护。对于木工加工场景，木屑容易堆积在主轴颈部，开放结构也便于清理，不必在每次换刀时拆除整套Z轴组件。

　　安装边界方面，方形底座的外轮廓决定了它在滑台上的占位，中心圆孔决定了可容纳的机身直径，底面到环形支撑面的高度则影响主轴悬伸。主轴中心线应尽量落在安装板几何中心附近，这样刀具相对四周导柱、丝杆或线性导轨的距离更均衡，减少偏载。若座体厚度不足，锁紧力会使板面翘曲，主轴轴线与工作台面的垂直度难以保持；若座体过厚，虽然刚性提高，但Z轴有效行程被压缩，刀长可调范围变小。模型在底板与环形壁之间采用连续过渡，使切削反力能够从抱夹区域传递到四角固定点，而不是集中在薄壁交界处。

　　在实际应用中，这类座体常用于把轻型修边铣机纳入桌面数控框架，配合步进电机、丝杆滑台和控制板完成自动走刀。它适合木材、泡沫、亚克力、PCB板材等低切削力材料，也可在小切深、慢进给条件下处理软金属。设计时不能把它等同于工业电主轴座：手持修边铣机的径向跳动、散热能力和轴承寿命都有限，安装座只能提供稳定定位，不能改变工具本身的精度等级。因此，建模时需要重点核对机身外径、螺钉顶紧位置、底座孔距、刀具伸出长度以及与Z轴滑块的干涉关系。

　　三维结构处理上，方形板、中心圆孔、开口槽和侧向锁紧孔构成主要特征。建模顺序通常先建立底板外轮廓和厚度，再切除中心大孔，随后拉出环形夹持壁并开出前侧缺口。四角固定孔应按照实际机架孔位建立同心约束，侧方紧定孔则需要与机身圆柱面保持径向关系。若后续准备加工实物，应注意孔边距离、开槽根部圆角和螺钉头部沉头空间；根部尖角在反复夹紧时可能成为裂纹起始位置，适当圆角可以改善应力分布。整体方案以简单板件实现可靠转接，适合轻型数控设备的自制与改装。
