直插式六轴惯性测量单元结构设计

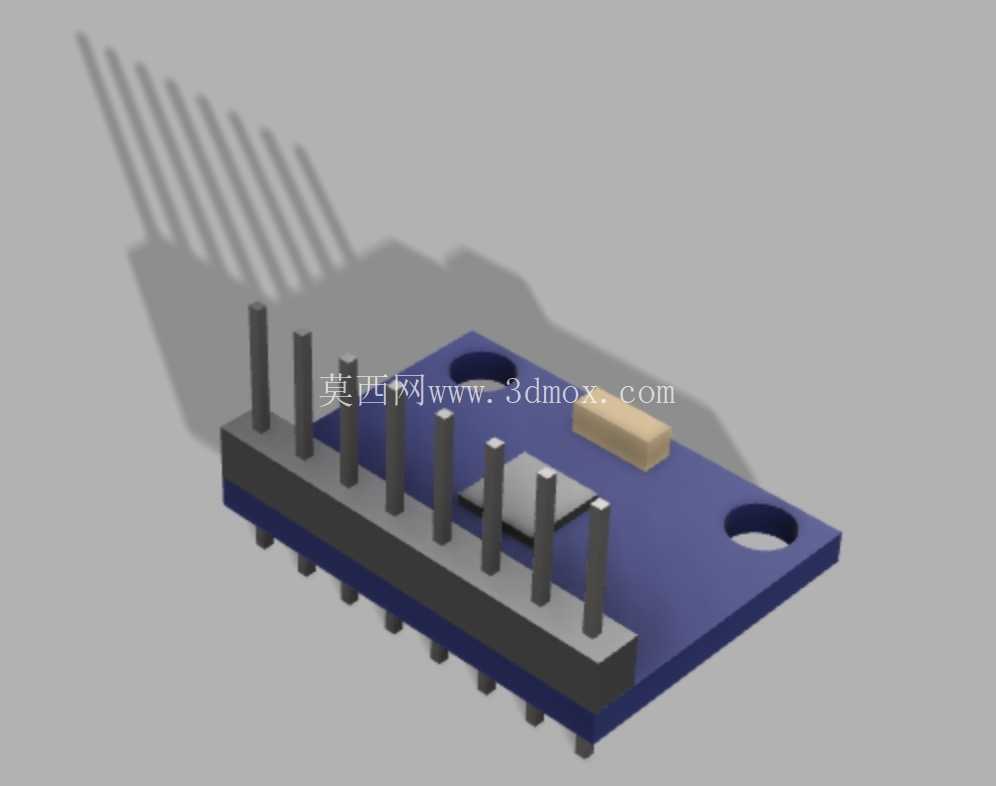

　　在小型智能装备、机器人姿态感知、消费电子防抖、工业设备振动监测场景中，六轴惯性测量单元是获取载体三轴加速度、三轴角速度数据的核心传感部件，本次建模的直插式模块，针对 breadboard 快速验证、小批量设备集成场景做了结构适配，完全覆盖原型开发阶段的安装与接线需求。从实际使用场景出发，这类模块常被嵌入到小型移动机器人底盘、航模飞控板、手持检测设备内部，既要保证插装后的引脚接触可靠性，也要避免模块本体与周边电容、接插件等元器件产生结构干涉，建模时优先还原了直插排针的排布逻辑：单排直插引脚沿模块长边排布，引脚间距严格遵循标准2.54mm排针间距，适配通用面包板、洞洞板以及标准接插件的插孔尺寸，引脚伸出PCB底面的长度控制在合理范围，既保证插装后焊接或插接的咬合深度足够，不会因为振动出现松脱，也不会因为引脚过长导致插装后背面突出过多，挤占设备内部的走线空间。

　　模块本体采用矩形PCB基板设计，基板两个对角位置预留了标准安装孔，孔位尺寸适配M2规格的固定螺丝，当模块需要在振动较强的设备上长期使用时，可以通过铜柱加螺丝的方式将模块刚性固定在安装基面，避免仅靠排针固定带来的谐振问题，安装孔的位置做了偏心处理，不会与板上的核心传感芯片、滤波电容产生位置冲突，螺丝锁紧时的压合面完全落在PCB的无铜箔区域，不会造成线路短路。板上元器件的布局完全遵循实际量产模块的排布逻辑：核心MEMS传感芯片布置在基板几何中心位置，尽可能减小安装应力对传感零位的影响，芯片周边布置了去耦电容与滤波电阻，减少电源纹波对传感数据的干扰；基板一侧布置了小型状态指示元件，调试时可以直观判断模块的供电与工作状态，所有元器件的高度都做了统一管控，最高元件的顶面与排针顶面的高度差控制在安全范围，当多个模块叠层布置或者靠近外壳安装时，不会出现元件顶壳的问题。

　　建模过程中对排针的塑胶基座、金属插针做了分件处理，金属插针的直径、塑胶基座的卡槽尺寸都与实际量产的直插排针参数一致，还原了排针与PCB基板的压接结构，能够直观看到引脚穿过基板后的焊接余量；PCB基板的厚度采用常规1.6mm板厚设计，边缘做了圆角处理，避免安装时板边毛刺划伤操作人员或者损坏周边导线。从结构兼容性角度考虑，该模块的外轮廓尺寸控制得十分紧凑，在保证所有元器件布置空间的前提下尽可能缩小基板面积，适配小型设备内部局促的安装空间，模块的插针定义排布兼容市面主流的同类型IMU模块，做设备迭代时可以直接替换同封装的不同性能模块，不需要重新设计安装位与接线走线。

　　建模时还还原了PCB表面的阻焊层、丝印层的结构层次，虽然丝印的具体字符不做细化，但丝印层的厚度、阻焊层与铜箔的层叠关系都按照实际PCB工艺做了还原，能够用于设备装配的干涉检查、安装工位的作业指导演示，也可以作为教学场景中电子模块结构认知的三维素材。在做设备整体装配仿真时，这个模块模型可以直接导入到整机装配体中，模拟插装、螺丝固定的全流程，检查模块与周边结构件、走线的间隙是否满足安全距离要求，尤其是在做紧凑化设计的手持设备、小型机器人时，能够提前发现安装位尺寸不足、引脚与其他元件碰接的问题，减少实际打样时的结构修改次数。
