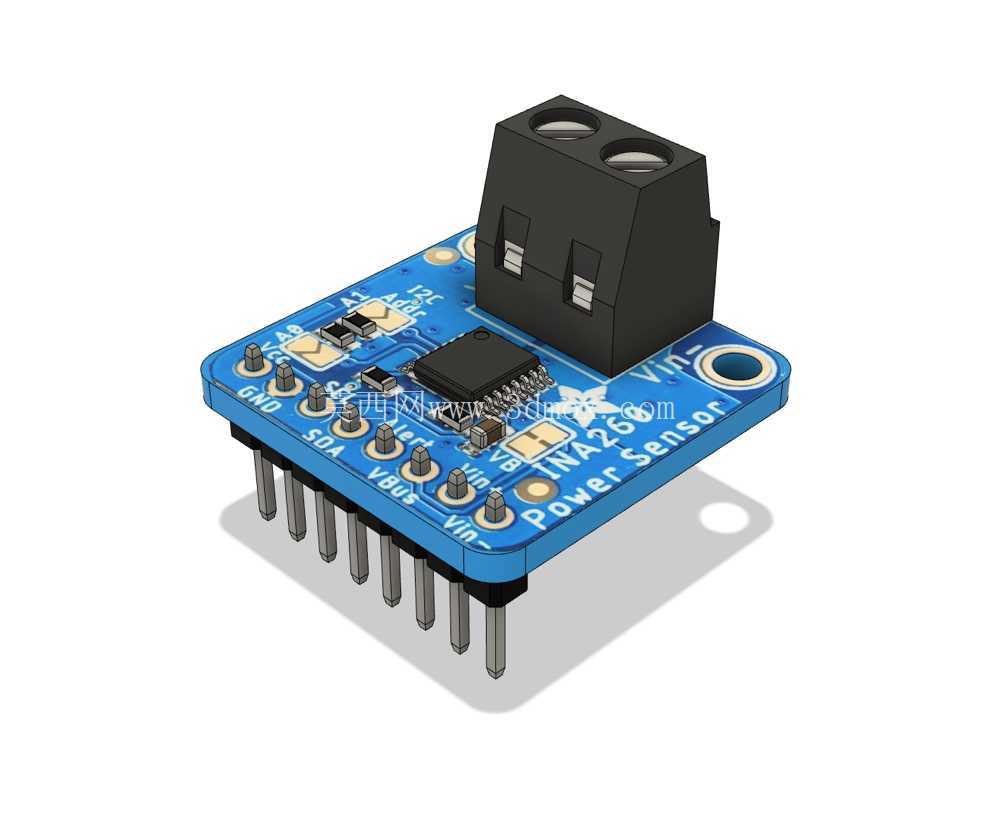

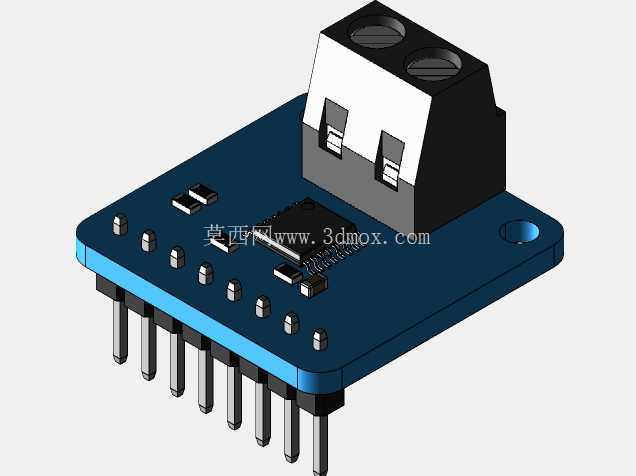

Adafruit INA260电压电流功率传感分线板

　　在嵌入式开发、电源系统调试、低功耗设备性能验证这类工程场景里，精准获取回路的电压、电流、实时功率参数，是验证设计合理性、排查功耗异常、优化供电逻辑的核心环节，这款分线板的设计，正是围绕这类实测需求展开，把原本需要多颗分立器件搭建的采样电路，整合为即插即用的模块化单元，省去了工程师自行绘制采样电路、校准参数、调试布线的重复工作量。从实际使用场景来看，这类传感分线板常被集成在小型测试治具、便携电源检测设备、物联网节点功耗采集装置里，也可直接插在面包板上配合开发板做原型验证，不管是高侧串联在电源正极回路，还是低侧接在负极回路，都能完成参数采集，不会因为接入位置影响被测电路的正常工作。

　　功能层面，这款分线板集成了核心传感芯片，可同时完成总线电压、回路电流、实时功率的数字输出，不需要额外外接ADC采样电路，也避免了分流电阻温漂、布线寄生电阻带来的测量误差，板载的接线端子可直接连接较粗的功率回路导线，排针引脚则对应I2C通讯接口、电源引脚与地址配置引脚，支持多设备挂接在同一总线上，不会出现地址冲突问题。设计思路上，整块板采用蓝色FR-4基材布线，功率回路与信号回路做了分区布局，大电流走线路径做了加宽处理，减少走线压降对测量精度的影响，接线端子布置在板边一侧，排针则布置在对侧，实际接线时不会因为导线遮挡影响排针插接，板角预留的安装孔可配合铜柱直接固定在设备壳体或测试台架上，不需要额外设计固定支架。

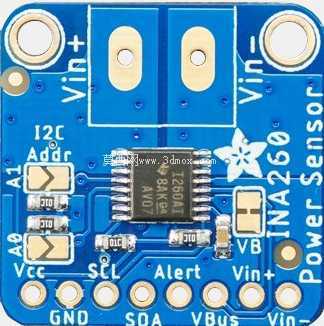

　　外形尺寸与安装边界方面，整块分线板的长宽尺寸适配标准面包板的跨距，排针间距为标准2.54mm，可直接兼容通用杜邦线、面包板、原型板的插接需求，接线端子的高度与排针高度做了匹配，不会出现一侧过高导致安装干涉的问题，板上的核心芯片周边布置了必要的滤波电容，可抑制电源回路的尖峰干扰，保证采样数据的稳定性，引脚标识直接丝印在板面上，实际接线时不需要反复查阅手册就能完成接线，减少接错线烧坏模块的风险。

　　实际选型使用时，需要注意被测回路的电压、电流范围要匹配模块的测量量程，接线时要区分功率回路的正负极，避免反接损坏芯片，I2C通讯的上拉电阻已经集成在板上，直接连接主控的对应通讯引脚即可完成通讯，不需要额外外接上拉器件，对于需要长期在线监测功率参数的场景，可通过安装孔将模块固定在设备内部，接线端子锁紧导线后可避免震动环境下的接线松脱问题。
