SRM-12-06A帽式导电滑环结构设计

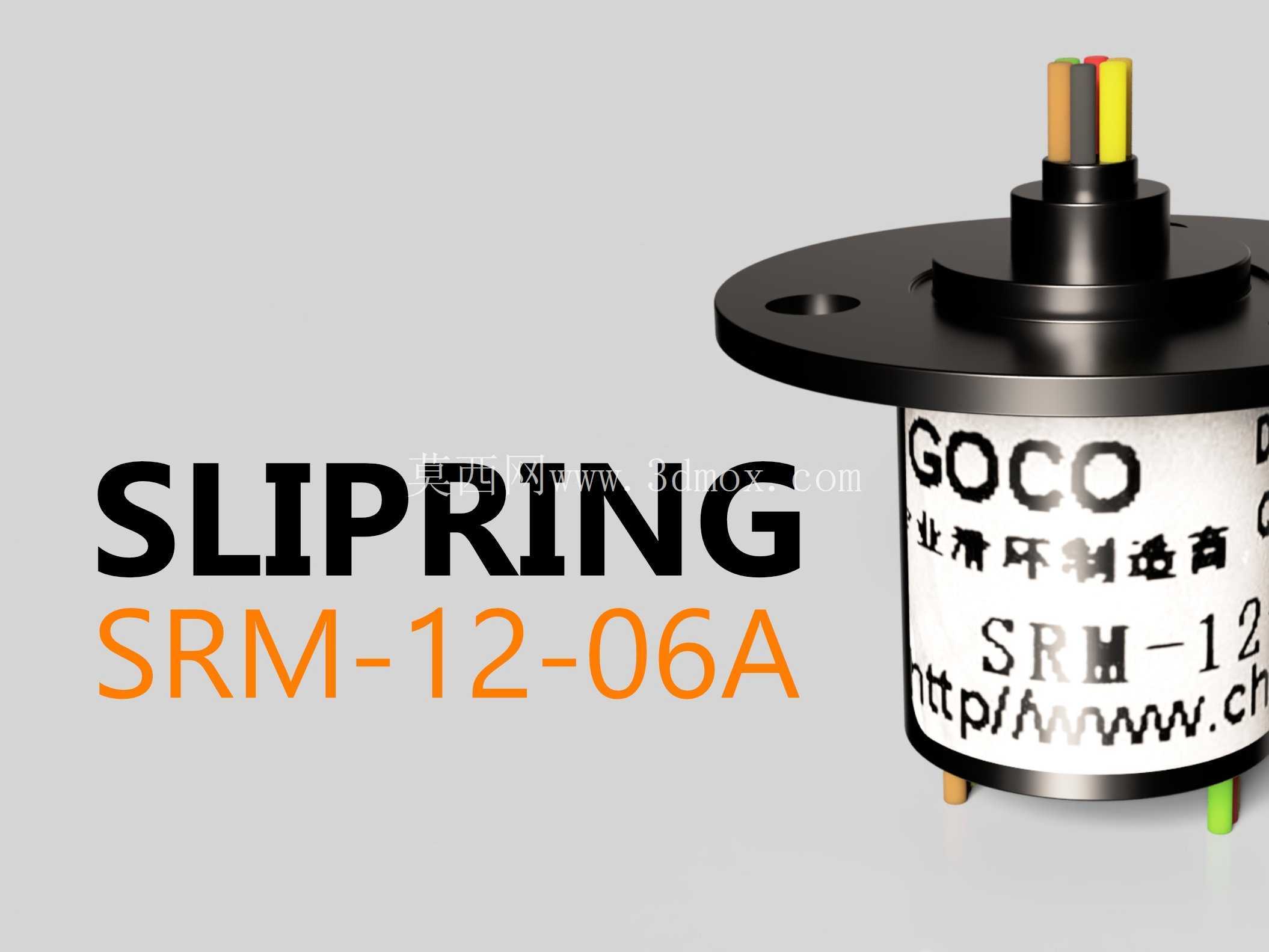

　　做设备旋转机构导电设计的工程师，大概率都碰到过固定端与旋转端走线缠绕的痛点，尤其是需要360度连续旋转同时传输功率电或者控制信号的工位，普通走线根本没法实现连续回转，这时候滑环就是绕不开的核心连接件。这款SRM-12-06A属于小尺寸帽式滑环，外径24mm，一共6路导电通路，建模的时候是对照实物测绘结合制造规范做的，所有轴向上的尺寸公差都控制在±0.1mm，完全能满足常规小型设备的装配精度要求。

　　从实际应用场景来说，这类小尺寸6路滑环的适配场景非常广，比如小型云台的旋转供电与信号传输、自动化设备里的小型旋转工作台、检测设备的旋转探头工位、玩具级旋转展示台、小型安防球机，甚至是一些需要旋转走线的小型实验装置，都能用到这个规格的滑环。它的核心作用就是在两个相对360度无限制连续旋转的结构之间，稳定传输电流或者弱电信号，避免导线因为反复扭转出现断芯、信号干扰甚至短路的问题，很多工程师做旋转机构的时候，一开始容易忽略滑环的选型，等到走线的时候才发现回转过程中线缆会拧成麻花，轻则磨损外皮，重则直接扯断线芯，导致设备故障，提前把滑环的安装边界预留好，能省掉后期改结构的很多麻烦。

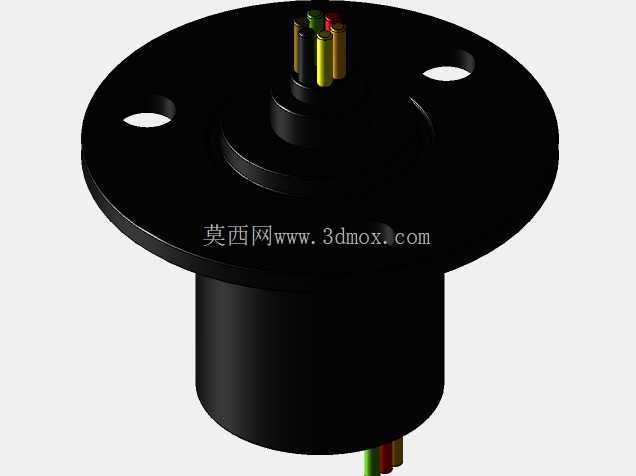

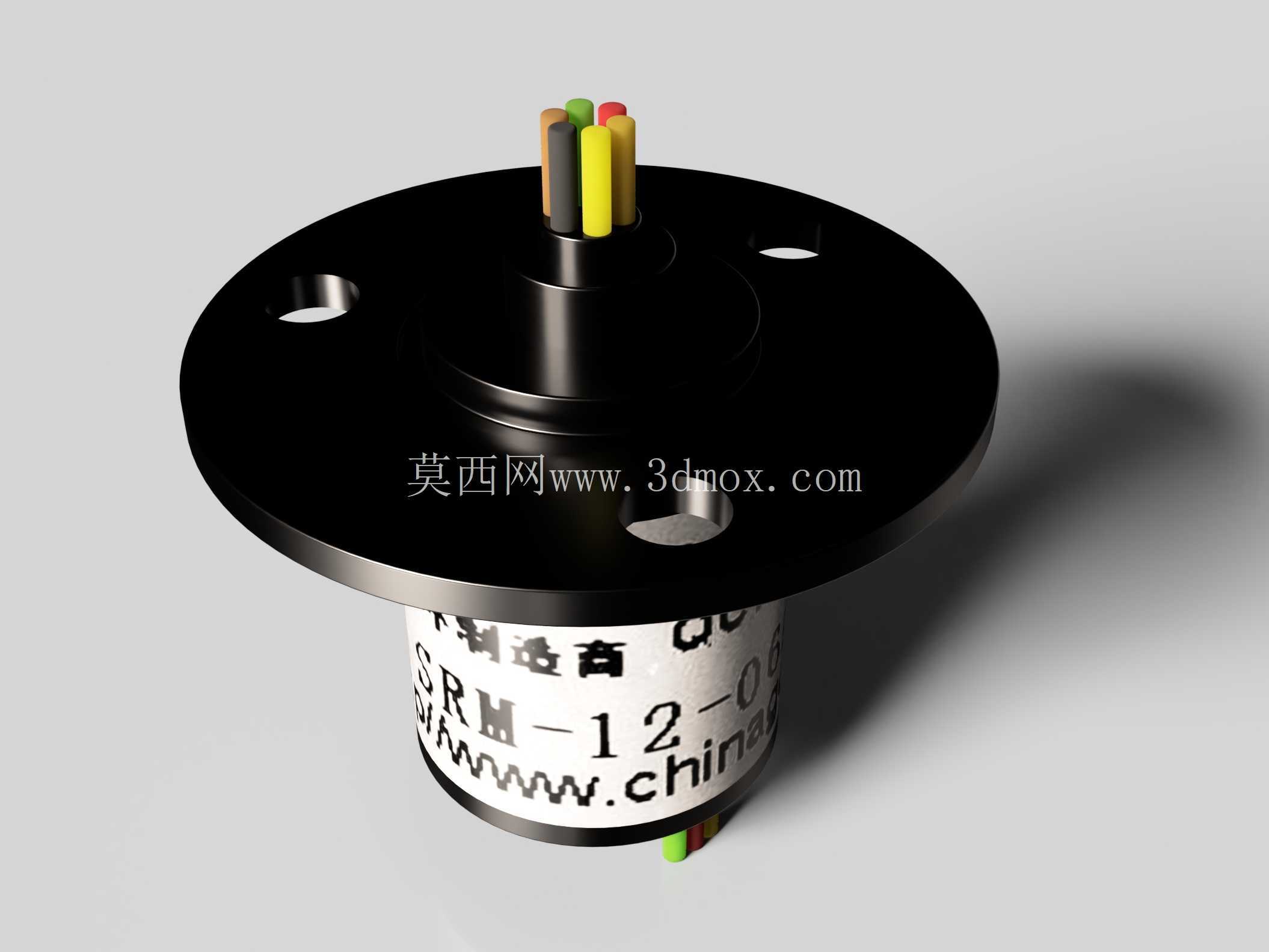

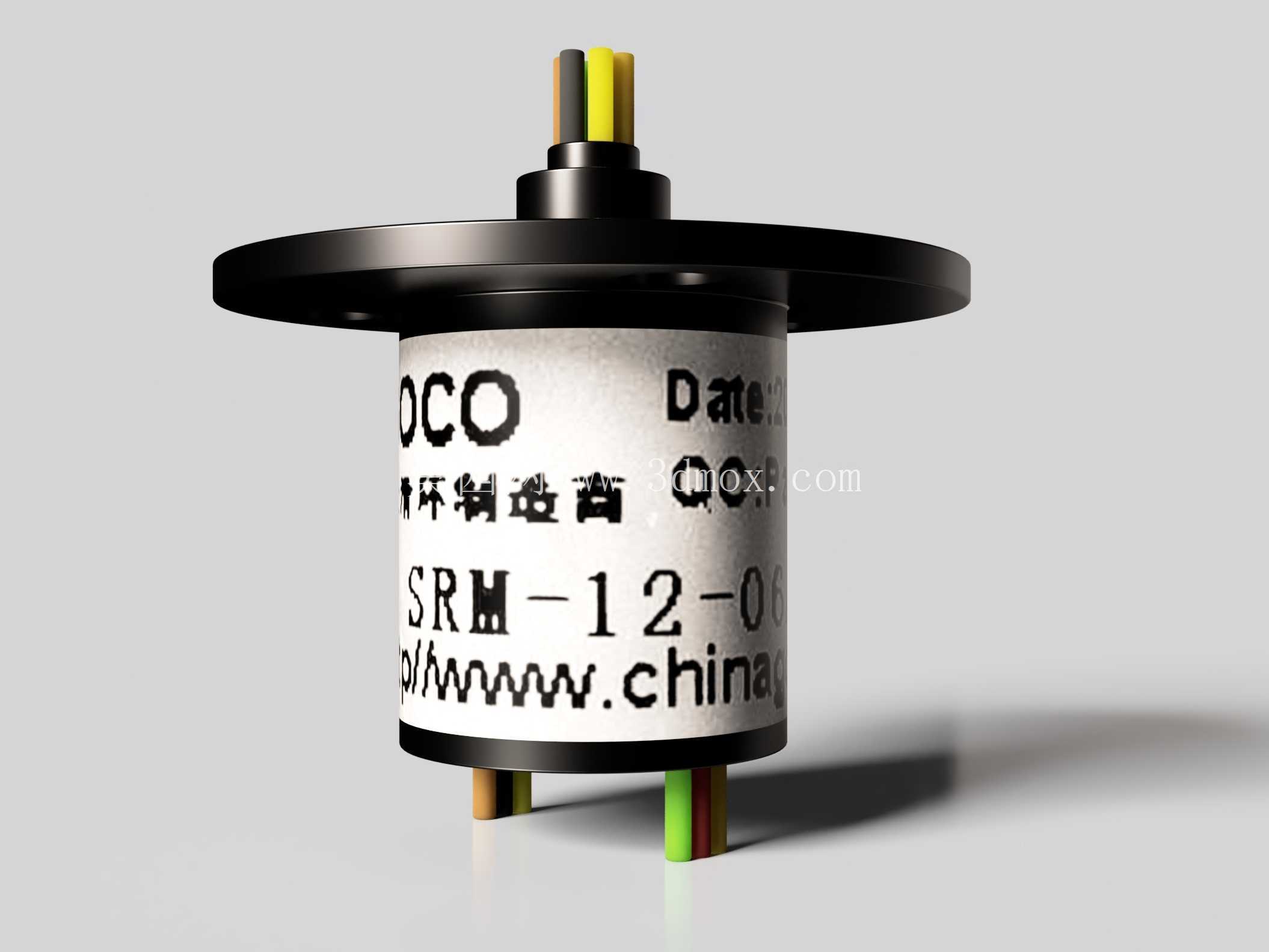

　　从功能特性上看，这款滑环采用法兰安装结构，顶部带安装法兰盘，盘上预留了两个对称的安装孔，安装的时候只需要在固定端的安装板上对应开好定位孔，用螺丝把法兰盘固定在静止端，滑环的转子部分和旋转轴做同轴固定，就能实现定子不动、转子跟着转轴同步旋转的状态。出线端分为两部分，定子端的线缆从法兰侧引出，转子端的线缆从轴端中心引出，走线的时候可以顺着旋转轴的中心孔走转子线，定子线直接接固定端的接线端子，排布起来非常规整，不会和周边的旋转结构产生干涉。6路通路的设计，既可以走几路低压直流功率电给旋转端的小型电机、传感器供电，也可以走几路控制信号或者低速通讯信号，对于小型设备来说通路数完全够用，不需要选更大尺寸更多通路的型号，能节省不少安装空间。

　　建模的时候的设计思路也很明确，首先是保证同轴度，滑环这类旋转导电件，同轴度如果做不好，旋转的时候会出现偏心抖动，不仅会加快内部电刷和导电环的磨损，缩短使用寿命，还可能出现接触不良导致的信号闪断、供电不稳的问题，所以整个模型的回转体特征全部以中心轴线为基准做同轴约束，法兰安装面和轴线的垂直度也做了严格的公差设定，确保安装之后转子旋转顺畅，没有卡滞。其次是安装边界的预留，很多新手建模的时候容易只画滑环本身的本体，忽略安装之后的走线空间、螺丝装配空间，这个模型里把两端的出线长度、法兰安装孔的沉头空间、转子和定子配合的轴向间隙都做了还原，选型的时候直接把模型调入装配体，就能直观检查有没有和周边的轴承、机架、其他传动件产生干涉，不用再反复核对二维图纸的尺寸。

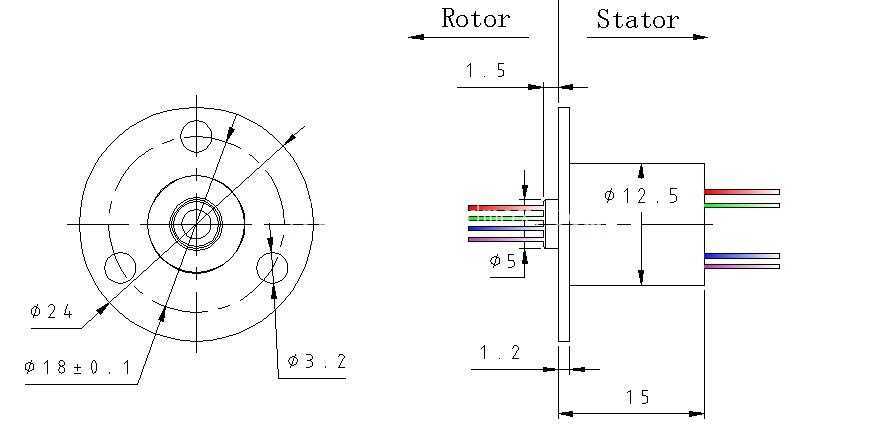

　　外形尺寸方面，这款滑环的主体外径24mm，法兰盘的外径比主体稍大，整体轴向长度紧凑，属于小体积的滑环型号，对于安装空间局促的小型设备非常友好，比如很多小型桌面级自动化设备，内部空间本来就紧张，要是选大尺寸的滑环根本塞不下，这个24mm外径的规格刚好能适配直径25mm左右的安装孔位，安装的时候法兰盘贴紧安装面，转子部分穿过安装孔和旋转轴连接，不需要额外做太复杂的固定结构。轴向尺寸上，从法兰安装面到转子轴端的长度，还有定子端的出线预留长度，都按照实物测绘的数值做了还原，装配的时候只要保证旋转轴的轴向窜动量在合理范围内，就不会出现滑环被轴向力顶坏或者拉脱的问题。

　　另外要提的是，这类帽式滑环内部是电刷和贵金属导电环接触的结构，建模的时候虽然不需要把内部每一个刷丝、每一层绝缘片都画得特别细，但外部的安装接口、外形尺寸、出线位置必须准确，因为结构工程师选型的时候，最关心的就是能不能装进去，安装之后会不会干涉，至于内部的导电结构，只要知道通路数和接触性能参数就足够了。这个模型在测绘的时候特意核对了多个实物的尺寸，把不同批次产品的尺寸偏差都考虑进去，所有外形尺寸都留了合理的公差范围，调入装配体之后做干涉检查的结果可信度很高，不会出现按模型留了空间结果实物装不进去的问题。

　　在实际设备调试的时候，用这类滑环还要注意几个安装细节，首先是必须保证滑环的转子和旋转轴同轴，不要偏心安装，不然旋转的时候滑环会承受额外的径向力，时间长了内部轴承磨损会导致接触不良；其次是两端的线缆要留足够的余量，不要拉得太紧，避免旋转的时候线缆被拉扯，导致接线端松脱；还有就是不要在滑环周边布置强干扰源，比如大功率的变频器、变压器，如果实在避不开，要给滑环的信号线路做屏蔽处理，避免信号传输受到干扰。这些细节在建模的时候虽然不会直接体现，但模型里预留的走线空间、安装位置，都是考虑到这些实际装配需求做的，比如转子端的出线孔直径留得足够大，能同时穿过6路带屏蔽的信号线，法兰盘的安装孔位置也避开了走线的路径，不会出现装螺丝的时候压到线的问题。
