AIYIMA3.5寸全频扬声器驱动单元结构

　　在桌面音频系统、小型嵌入式音箱、便携扩声设备的结构开发环节，扬声器驱动单元的选型与适配直接决定整套电声系统的频响表现与安装可行性，这款3.5英寸规格的全频驱动单元，是小尺寸近场听音场景里应用占比颇高的一类电声换能部件。不同于分频多单元音箱需要协调高音、低音单元的分频点衔接与相位对齐，全频驱动单元依靠单振膜覆盖主要人耳可听频段，省去了分频器带来的相位失真与功率损耗，在小容积密闭箱、倒相箱甚至开放式障板结构中都能快速适配，很适合桌面近场监听、小型蓝牙音箱、嵌入式背景音乐终端这类对安装空间要求严苛的场景。

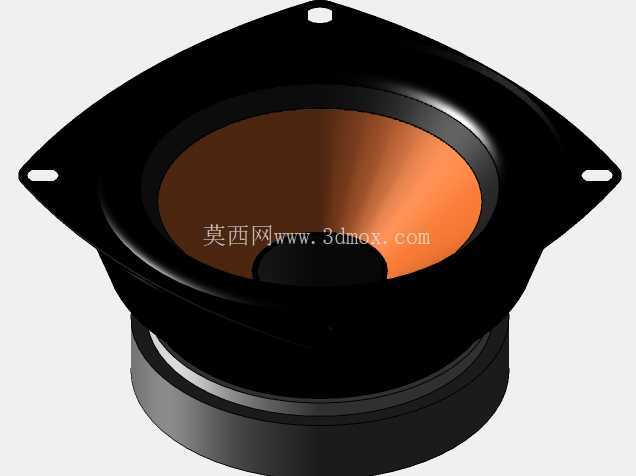

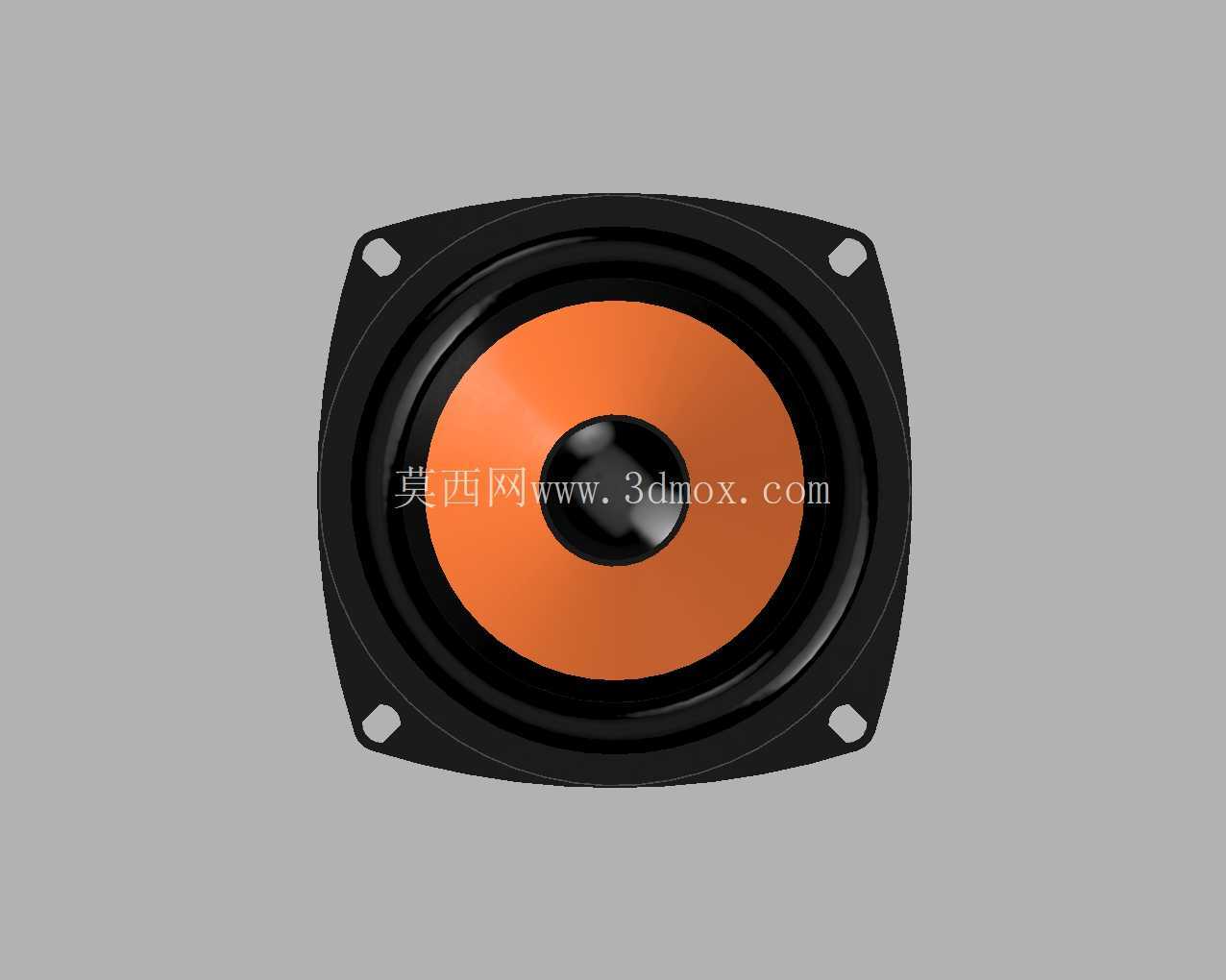

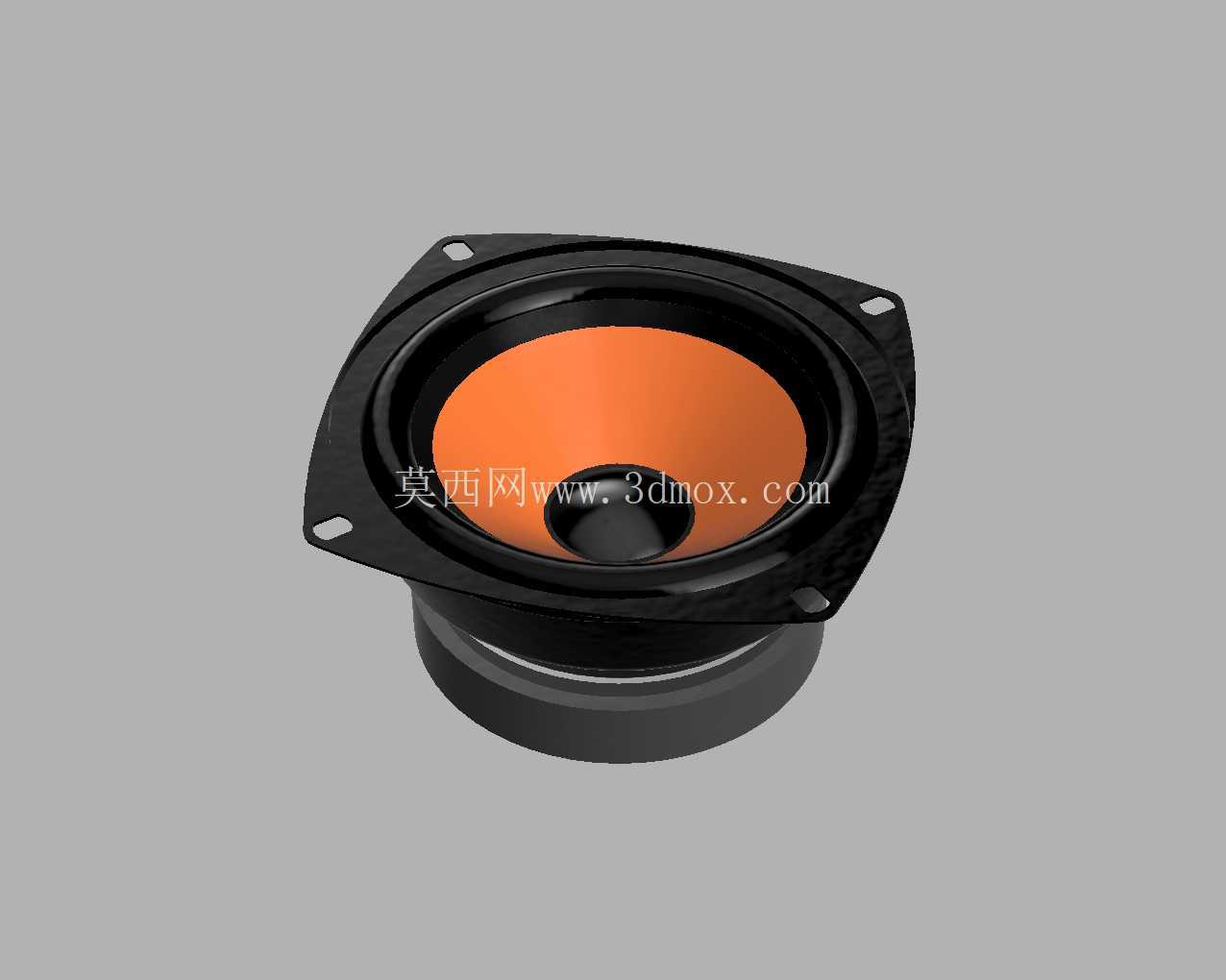

　　从结构设计逻辑来看，这款单元采用方形安装法兰的布局，四个角预留的沉头安装孔位，适配M3或者M3.5规格的紧固螺丝，安装孔的中心距经过标准化校准，能匹配市面上多数同尺寸3.5寸单元的开孔模板，结构工程师在做音箱壳体设计时，不需要额外重新规划安装孔位，直接沿用通用开孔尺寸就能完成装配，大幅缩短壳体开模前的结构验证周期。振膜部分采用复合材质的橙色锥盆设计，锥盆的折环采用高顺性的橡胶材质，既能够保证振膜做活塞运动时的线性行程，又能抑制大动态下的分割振动，减少中频段的失真；中心位置的防尘帽采用硬质复合材质，除了阻挡灰尘进入磁隙影响音圈运动之外，还能辅助拓展高频段的扩散角度，弥补小尺寸锥盆高频指向性过强的问题。

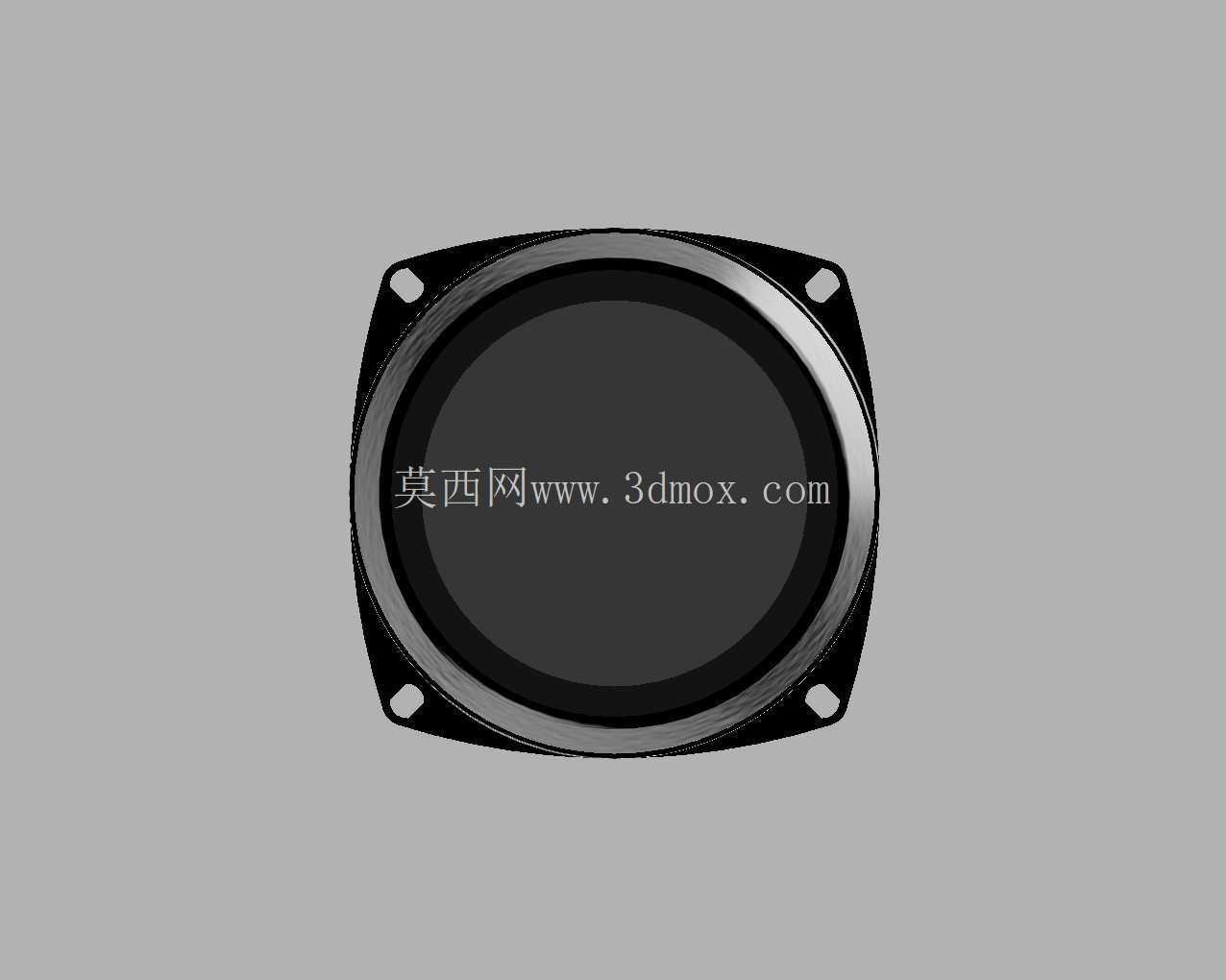

　　磁路部分采用外置式的铁氧体磁钢结构，磁钢外围的T铁与华司经过精密的气隙校准，音圈采用耐高温的铜包铝线材绕制，能够在额定功率下长时间工作不出现热失效，磁路后端的压边结构做了圆角处理，避免装配时刮伤音箱内部的连接线材。从安装边界尺寸来看，方形法兰的对角尺寸控制在100mm以内，单元整体的突出高度（从法兰安装面到磁钢后端的距离）不到45mm，对音箱内部的净空要求很低，哪怕是壁厚仅5mm的小型ABS注塑壳体，也能轻松容纳，不需要额外做背部的避让凸起。在实际的结构适配中，工程师需要注意法兰面与壳体安装位之间要加装薄款EVA密封泡棉，一方面避免箱体漏气影响低频响应，另一方面能够缓冲单元工作时的振动传递到壳体上引发的谐振杂音；接线端子位于磁钢侧面的支架上，采用插片式接线结构，适配2.8mm规格的冷压端子，接线时需要注意正负极标识，避免反接引发的相位抵消问题，尤其是在多单元阵列的音箱设计中，所有单元的相位一致性是保证声像定位准确的核心前提。

　　这类全频单元的频响范围通常能覆盖120Hz到18kHz，在小功率近场使用场景下，不需要搭配额外的高音或者低音单元就能获得相对均衡的听感，对于做小型数码音频产品的结构工程师来说，这类标准化尺寸的单元能够大幅降低结构设计的复杂度，不需要为特殊尺寸的单元单独开模定制壳体，通用的安装尺寸也方便后续供应链的替代选型，不会因为单一供应商的供货问题影响产品量产。另外，单元的支架采用高强度的ABS注塑材质，四个安装孔位内嵌了金属衬套，多次拆装也不会出现孔位开裂的问题，比纯塑料孔位的耐用性提升不少，在做需要反复拆装调试的工程样机阶段，这种带金属衬套的安装结构能够减少样机制作过程中的零件损耗。振膜与折环的粘接位置采用了连续的涂胶工艺，没有溢胶或者漏胶的问题，在长期高低温循环的使用环境下，粘接层不会出现脱胶导致的振膜异响，磁钢与T铁的粘接位置做了周圈的点胶加固，大音量下的振动不会导致磁钢移位蹭圈，这些细节设计都能降低终端产品的售后故障率。
