RM-065系列蓝白卧式可调电阻器结构

　　做电子设备结构设计的工程师大多接触过这类卧式蓝白可调电阻，也就是常说的微调电位器，RM-065这个系列在消费电子、工业控制板卡、小型仪器仪表里的出镜率极高，很多刚入行的结构工程师在做PCB布局预留安装空间时，经常因为没摸透这类元件的实际安装边界，要么留的调节操作空间不够，要么和周边贴片元件干涉，要么焊盘位置偏差导致元件贴装后歪斜，影响后续调试效率。

　　这类元件的核心用途是在电路调试阶段做参数校准，比如传感器信号调理回路的增益微调、电源模块的输出电压细调、音频回路的音量基准校准，不需要频繁调节，一旦设备调试完成参数固化后，基本不会再动，所以设计上没有做频繁操作的耐磨强化结构，调节旋钮的十字槽刚好适配普通一字螺丝刀的刀口，不需要专用调试工具，产线调试时随手拿常用工具就能操作，这点也是它能在通用板卡上大规模应用的原因之一。

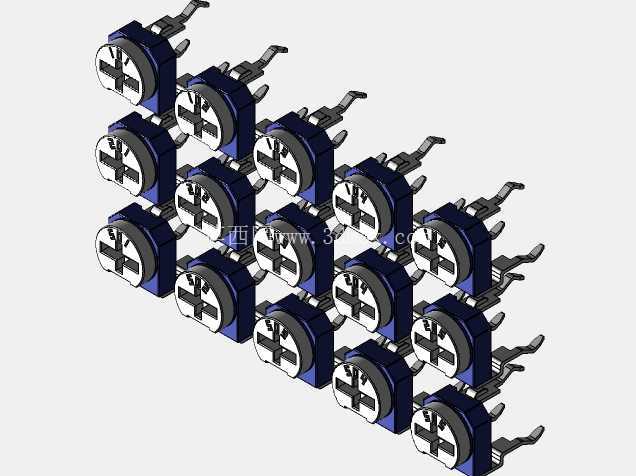

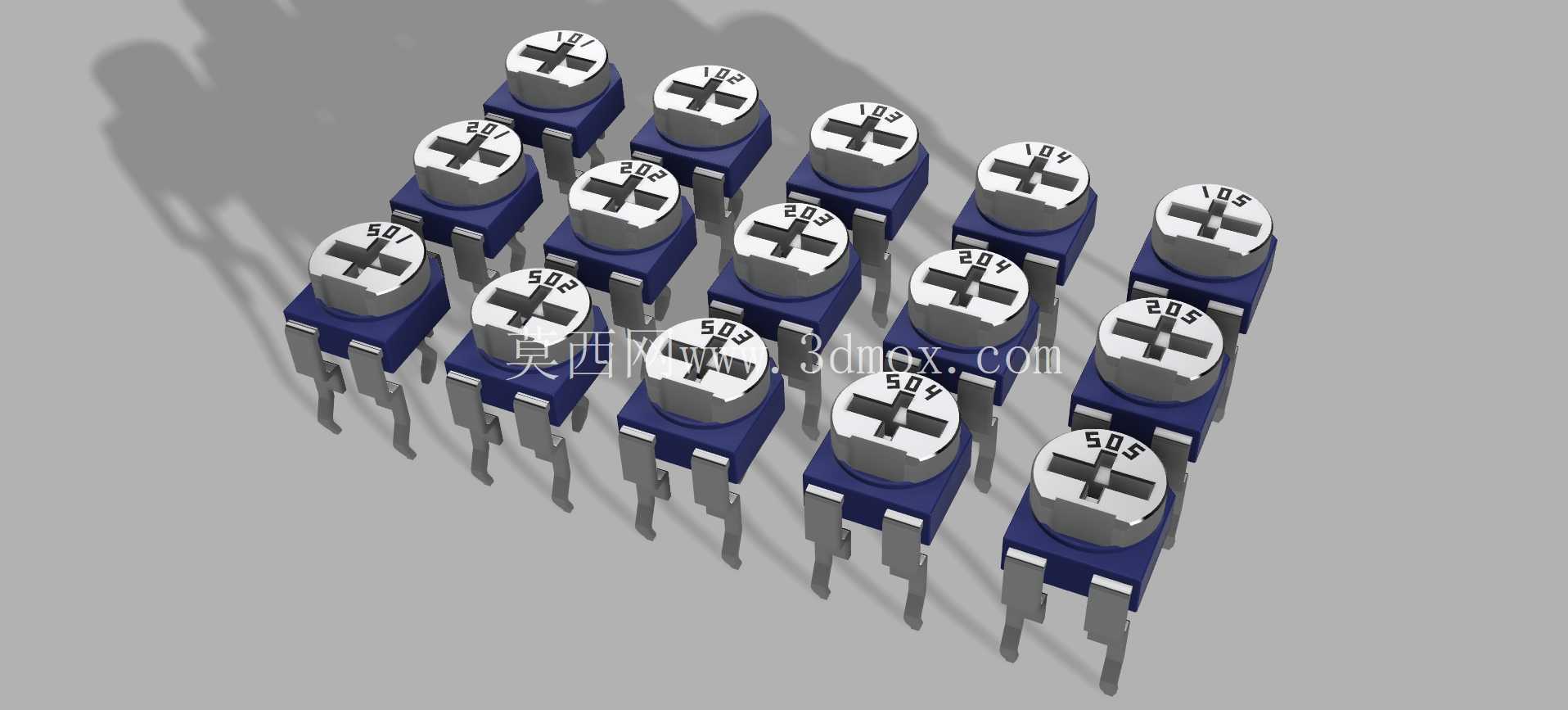

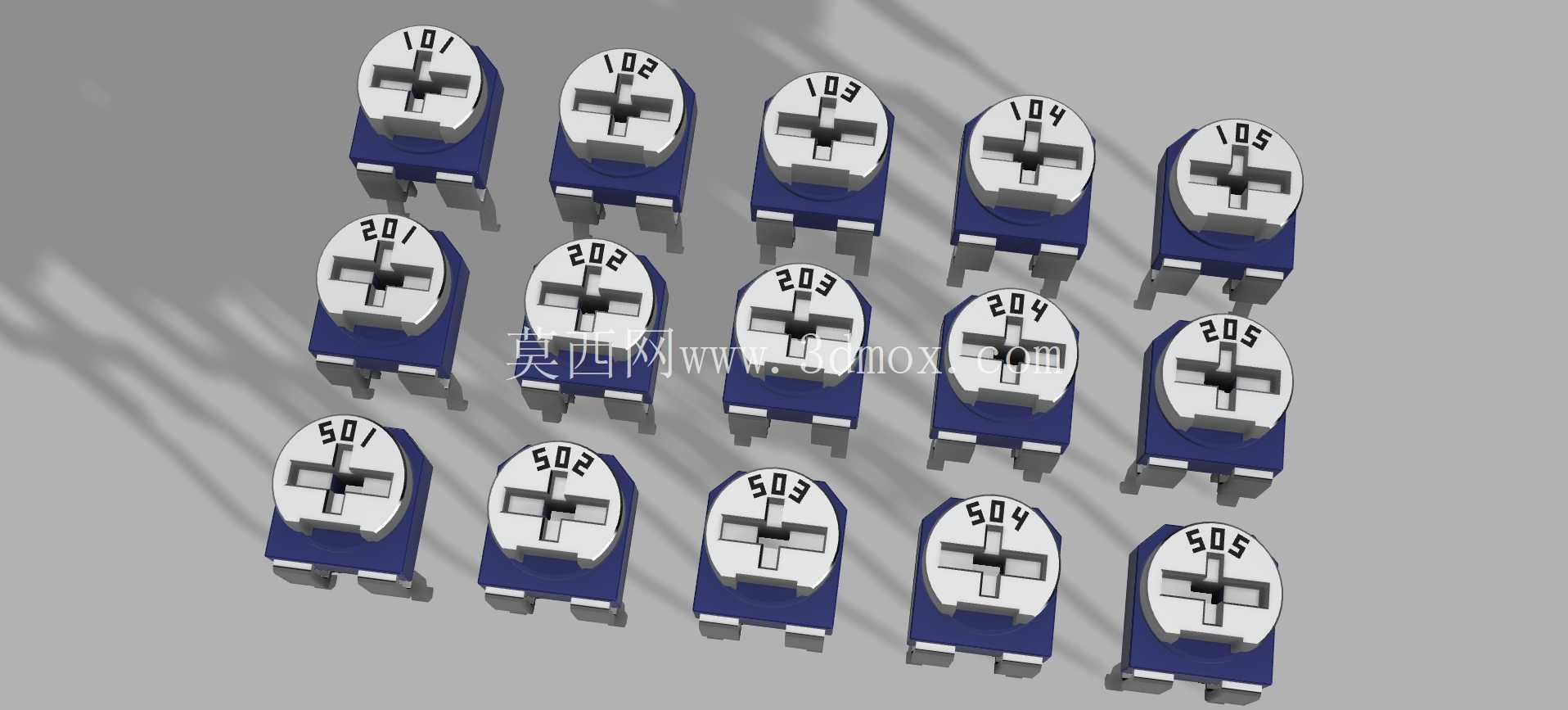

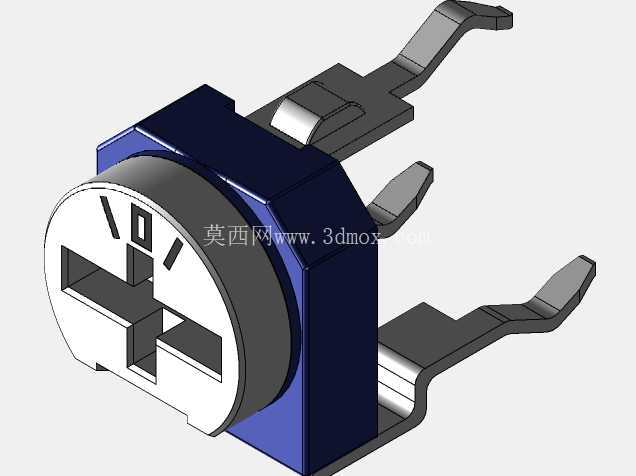

　　从结构设计逻辑来看，这个系列的元件采用蓝塑基座加白顶调节盘的分体式结构，基座采用耐温工程塑料注塑成型，能够适配常规波峰焊、回流焊的温度曲线，不会过炉时出现基座变形、引脚移位的问题；三个引出引脚采用平直冲压铜片，引脚间距符合通用贴片元件的标准间距，焊盘设计不需要做特殊定制，按照常规0.1英寸间距的贴片焊盘规范绘制即可，不需要额外开定制钢网，能降低PCB制板和SMT贴装的成本。调节盘顶部的数字标识直接对应电阻的标称阻值档位，比如标识101对应100Ω、102对应1kΩ、505对应5MΩ，产线物料分拣、调试时不需要额外测量阻值，看顶部标识就能快速区分档位，减少物料错装的概率。

　　外形尺寸上，单只RM-065电位器的基座长度、宽度都控制在6mm左右，基座本体高度不到5mm，调节盘突出基座顶面的高度约1mm，整体安装占用的PCB投影面积极小，适合在高密度布板的小型控制板上使用；安装边界需要注意几个细节：首先是引脚伸出基座底部的长度约1.2mm，做PCB布局时要注意引脚下方不要走顶层信号线，避免焊锡溢出造成信号短路；其次是调节盘的旋转直径比基座顶面直径大1mm左右，预留调节操作空间时，要在调节盘中心对应的外壳位置开直径不小于3mm的调节孔，孔位中心和电位器调节轴中心的偏差不能超过0.5mm，否则螺丝刀插入时会蹭到调节孔边缘，甚至拧坏调节盘的十字槽；另外元件侧面和周边 taller 贴片元件比如电解电容、接插件的间距要留至少1mm，避免过炉时元件偏移造成侧面干涉，也方便后期返修时用镊子夹取元件。

　　实际选型应用时，还要注意这类电位器的调节行程是270度左右，不是360度无限旋转，结构设计时不要在外壳调节孔位置做限位结构顶到调节盘，避免调试时拧到行程端点后继续施力损坏内部碳膜片；三个引脚的定义是两端为固定电阻端，中间为滑动抽头端，做PCB封装时要注意引脚顺序和元件丝印标识对应，避免贴装反了导致调节方向和设计预期相反，比如本来顺时针拧是电阻增大，贴反后变成顺时针拧电阻减小，给产线调试造成不必要的麻烦。另外这类元件的顶部调节盘和基座之间有微小的装配间隙，做有防尘要求的设备结构时，调节孔位置可以贴一层薄的PET防尘膜，不影响螺丝刀穿透调节，又能避免灰尘进入电位器内部造成接触不良，不需要额外做复杂的密封结构，兼顾防护性和调试便利性。

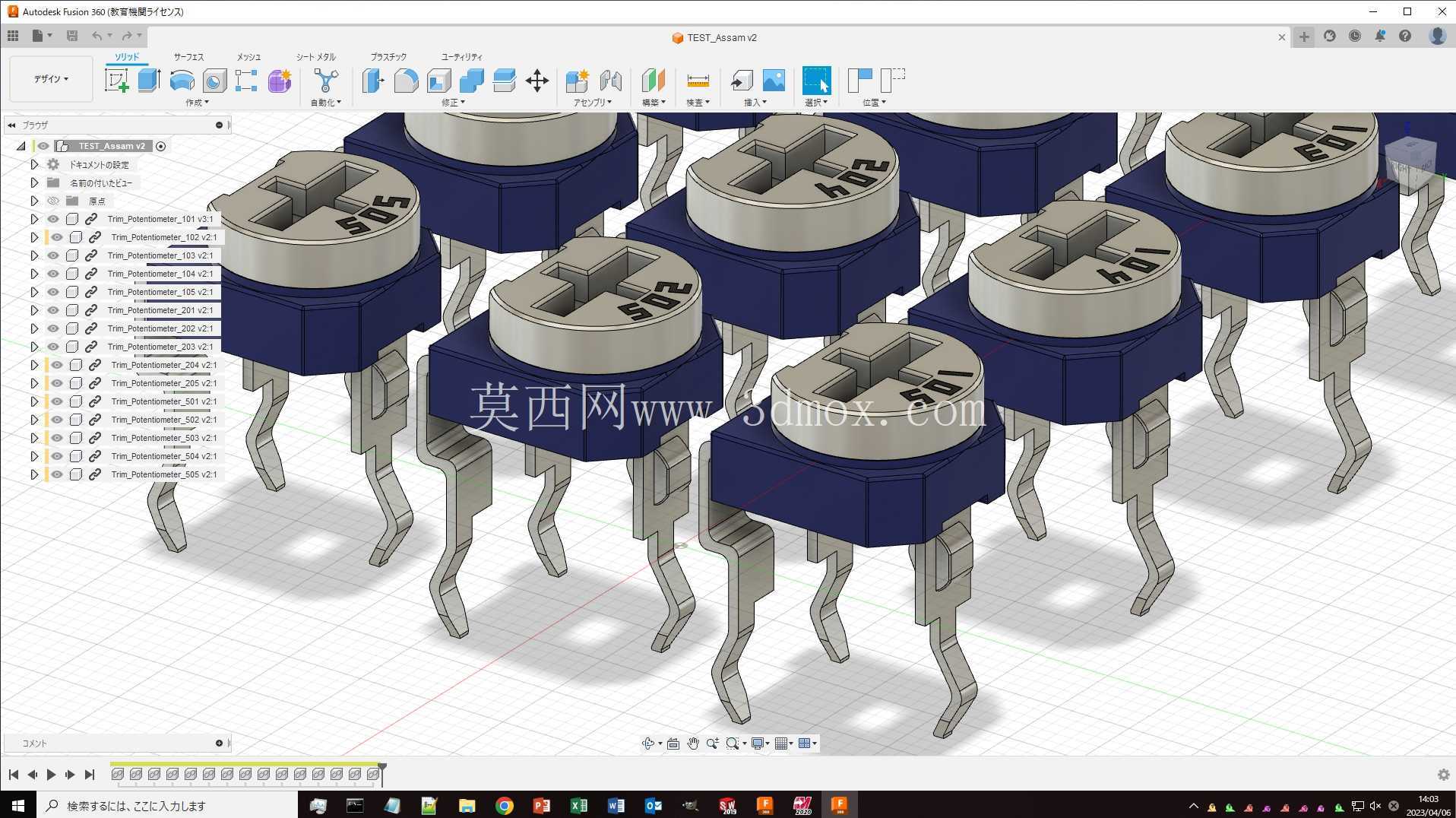

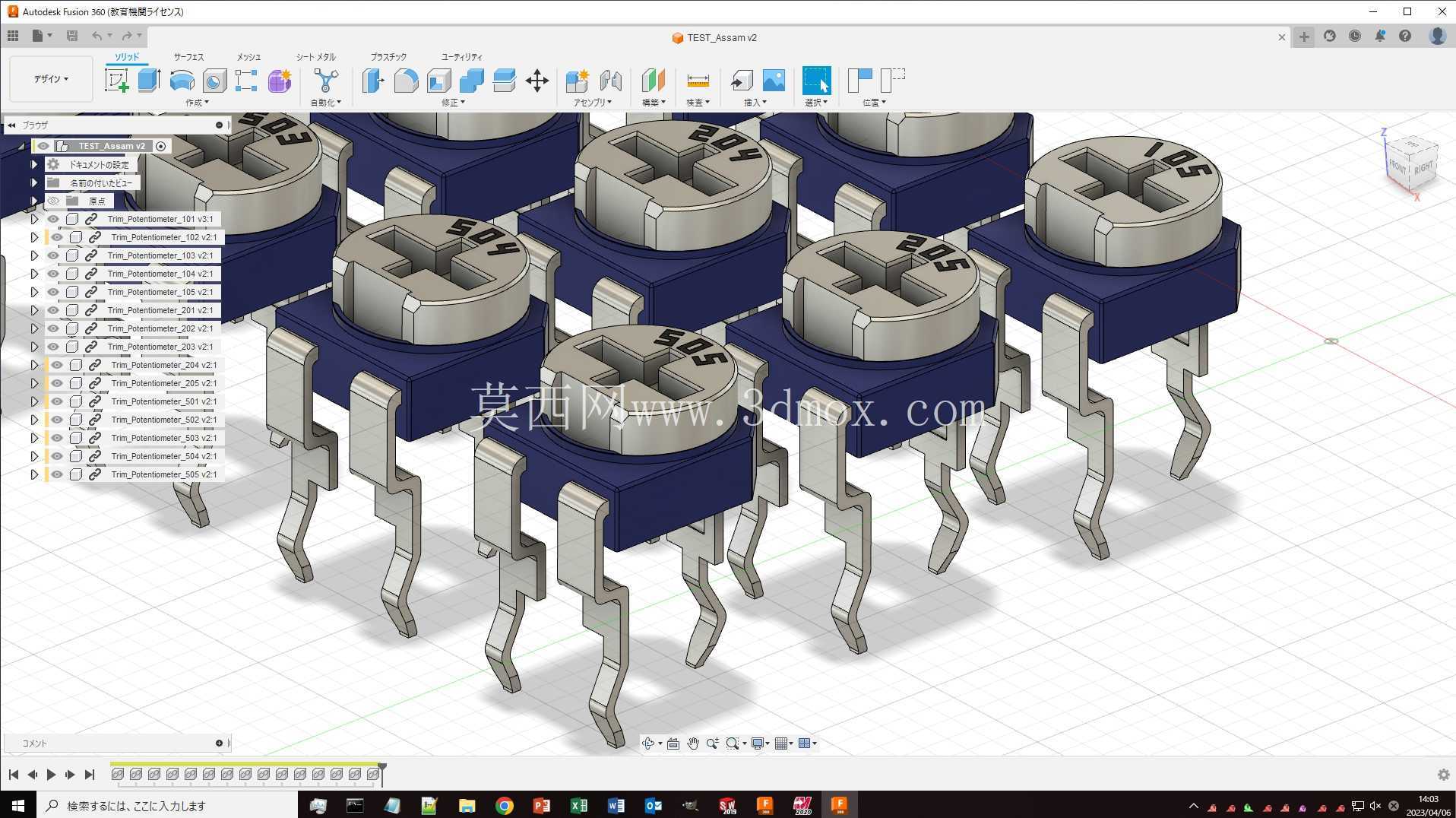

　　很多工程师做三维建模时容易忽略这类小元件的细节，比如把调节盘的十字槽做浅了，或者把引脚的厚度做厚了，导致导出的PCB装配图里元件和外壳干涉，实际打样后才发现调节孔对不准，还要重新改外壳模具，耽误项目进度。这套模型把全系列阻值档位的元件都做了统一建模，每个档位的顶部标识都和实物一致，基座的拔模斜度、引脚的折弯角度、调节盘的装配间隙都按照实际实物尺寸还原，直接导入PCB结构装配文件就能用来做干涉检查，不需要自己再逐个测量实物尺寸建模，能节省不少结构设计阶段的时间。做小型手持设备、桌面式仪器、工控采集板卡的结构设计时，直接调用这套模型就能准确预留安装空间，避免后期因为小元件的尺寸偏差导致结构改模，也能在设计阶段就确认调节孔的位置是否合理，调试工具是否能顺利操作，把很多生产阶段可能出现的问题在设计阶段就规避掉。
