双槽式电池组固定支撑支架结构设计

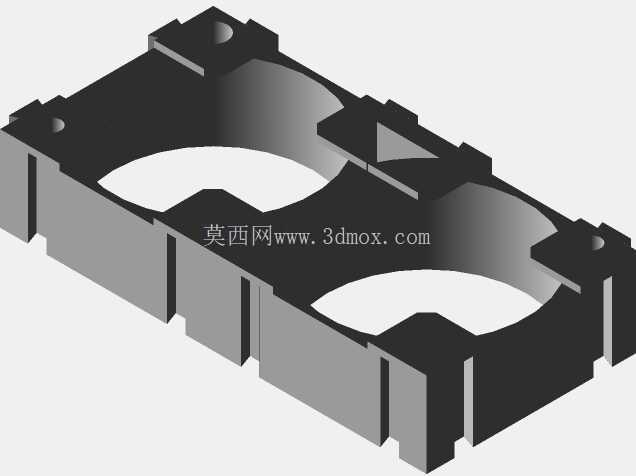

　　这款双槽式支撑支架主要面向圆柱型储能电芯的成组固定场景，在便携储能电源、小型户外供电模组、低压后备电源组的装配环节中，承担电芯径向限位、组间间距保持、模组整体结构强化的核心作用。从实际装配逻辑来看，支架采用上下对合的安装思路，单组支架可同时容纳两颗21700规格圆柱电芯，槽体内壁与电芯圆柱面的贴合弧度经过匹配设计，装配后电芯不会出现径向窜动，相邻电芯之间的间隔筋位既保证了散热间隙，也避免了电芯外壳直接接触引发的短路风险。

　　设计过程中优先考虑了成组后的结构刚性，支架主体采用框式镂空结构，在电芯容纳槽的外侧设置了多道纵向加强筋，既减少了材料用量，也能在电芯出现膨胀形变时提供足够的支撑力，避免支架受挤压开裂。支架两端的定位凸台与凹槽做了互配设计，多组支架堆叠拼接时可以直接嵌合定位，不需要额外的定位销件，大幅提升批量成组时的装配效率。边缘位置预留的安装孔位可以配合扎带或者固定压片，将整串电芯组固定到设备外壳的安装柱上，安装孔的沉台设计可以让紧固件头部完全埋入支架表面，不会突出干涉其他内部组件的排布。

　　从安装边界来看，单组支架的长度方向尺寸匹配两颗21700电芯并排排布的中心距要求，宽度方向与电芯直径适配，厚度方向覆盖电芯端部1/5的圆柱面长度，既保证足够的包裹支撑力，也不会遮挡电芯侧面的散热空间。支架底部的镂空槽位可以让电芯底部的焊点完全露出，方便后续镍带焊接工序的操作，不需要在焊接时额外调整支架位置。槽体边缘做了小角度的导入倒角，电芯压入装配时可以自动导正，不会出现卡滞或者刮伤电芯外皮的问题。

　　在实际应用场景中，这类支架不仅可以用于小容量双电芯的简易电源模组，也可以通过多组拼接扩展到更多串数的电池组中，拼接后的整体结构平整度好，不会出现层间错位的问题。支架上的分隔筋位高度经过测算，刚好可以在电芯之间形成均匀的空气流通通道，在大电流放电场景下，电芯产生的热量可以通过间隙快速散出，不会出现局部热量堆积的情况。针对不同的安装需求，支架侧面预留的卡槽可以适配不同厚度的绝缘垫片，垫片嵌入后不会脱落，能够进一步提升电芯与支架之间的绝缘性能，避免极端情况下电芯外壳与支架接触导通。

　　从结构可靠性角度出发，支架的受力薄弱位置都做了加厚处理，比如槽体与加强筋的衔接位置采用圆角过渡，减少应力集中问题，在受到外部冲击或者振动时，应力可以均匀分散到整个支架框架上，不会出现局部断裂的情况。支架的整体壁厚控制在合理区间，既满足结构强度要求，也不会占用过多的电池包内部空间，能够有效提升电池包的空间利用率。对于结构设计从业者来说，这类支架的设计思路可以延伸到其他规格圆柱电芯的固定场景，只需要调整槽体直径和中心距参数，就可以快速适配18650、26650等不同规格的圆柱电芯固定需求，不需要重新设计整体框架结构。
