微型线性伺服执行机构结构设计方案

　　在小型遥控模型、桌面级自动化实验装置、精密微调机构这类对安装空间、驱动精度有严苛要求的场景里，大尺寸的标准伺服执行器往往难以适配，这类场景需要的是输出行程短、响应速度快、安装固定便捷的微型线性驱动单元，本次呈现的微型线性伺服右置结构，正是针对这类窄空间直线驱动需求完成的结构设计。

　　从实际使用场景来看，这类微型线性伺服常被应用在小型航模的舵面微调、桌面自动化实验平台的点位位移控制、小型仿生机器人的关节直线驱动、精密检测设备的探头进给机构中，这类场景普遍没有大的安装冗余空间，同时要求驱动单元具备足够的输出刚性，不会在负载作用下出现明显的行程回差，还要能兼容常规的遥控信号输入，不需要额外搭配复杂的驱动控制板即可直接接入现有控制系统。

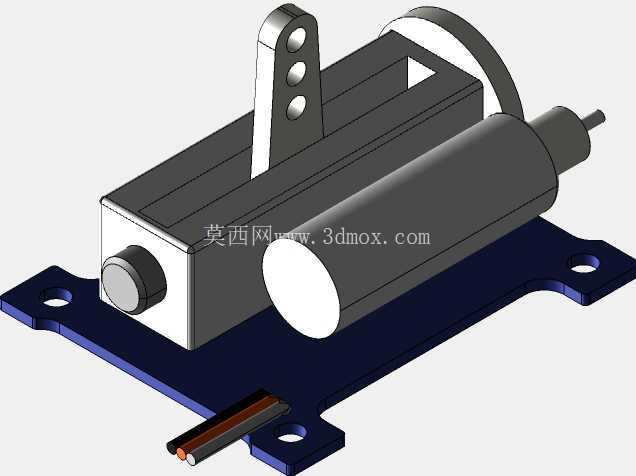

　　该结构的功能设计围绕微型化直线输出展开，将旋转动力输出的微型伺服核心部件，通过内置的齿轮-齿条传动结构转换为直线往复运动，区别于常规旋转舵机的角度输出模式，该结构直接输出直线位移，省去了外部额外搭建曲柄滑块、摇臂连杆等转换结构的步骤，能大幅简化终端设备的整体结构复杂度。右置的动力筒体布局，将驱动电机与减速齿轮组整合在筒体内部，和主体的传动腔体形成L型布局，在保证足够输出行程的前提下，尽可能压缩了整体的横向占用空间，适配安装面狭窄的使用场景。

　　设计思路上，首先考虑的是安装兼容性，底部的安装底板采用带安装孔的凸耳式设计，安装孔位的间距、孔径都匹配微型遥控设备常用的安装标准，使用者不需要额外制作转接板即可直接完成固定。底板上方的主体腔体采用一体化的槽型结构，既作为传动齿条的滑动导向轨道，又承担整体结构的支撑刚性，减少了额外拼接零件带来的装配误差。侧面伸出的带孔摇臂支座，是为了兼容部分需要摇臂辅助输出的场景，在不需要直线直推的场合，也可以通过该支座连接摇臂，转换为小角度的摆动输出，提升了结构的场景适配性。尾部伸出的信号排线采用扁线设计，走线方向顺着筒体轴向布置，不会额外占用侧面的安装空间，排线的出线位置做了圆角过渡处理，避免长期弯折出现线芯断裂的问题。

　　外形尺寸与安装边界方面，该结构整体的最大外轮廓控制在极小的范围内，主体腔体的宽度、高度都适配微型设备的安装槽尺寸，底部安装板的凸耳向外延伸的长度经过优化，既保证安装孔有足够的锁紧操作空间，又不会超出常规微型舵机的安装边界，替换现有设备上的同规格微型舵机时不需要修改原有安装位。直线输出端的伸出轴采用圆柱端面设计，端面可以根据使用需求加装不同的连接头，适配推顶、牵拉、卡扣驱动等不同的负载连接形式，输出轴的滑动配合面做了公差优化，既保证滑动顺畅无卡滞，又控制了径向间隙，避免输出过程中出现偏摆。动力筒体的外径匹配常规微型电机的安装尺寸，和主体腔体的连接位置做了加强筋过渡，在受到侧向负载时不会出现筒体断裂的问题。

　　从结构细节来看，传动部分的齿轮组全部内置在封闭腔体内部，能避免外界的灰尘、细小杂物进入传动啮合面，提升长期使用的可靠性，腔体的端盖采用卡扣加螺丝的双重固定方式，既方便后期维护拆解更换磨损部件，又能保证日常使用时的密封性能。输出轴的行程限位做了内置处理，不需要外部额外加装限位开关，到达行程端点时会自动切断动力输出，避免堵转烧坏驱动部件。整体的重量控制也针对航模、小型机器人这类对负载重量敏感的场景做了优化，在保证结构刚性的前提下，尽可能减少非受力部位的材料厚度，降低整体自重带来的设备负载。
