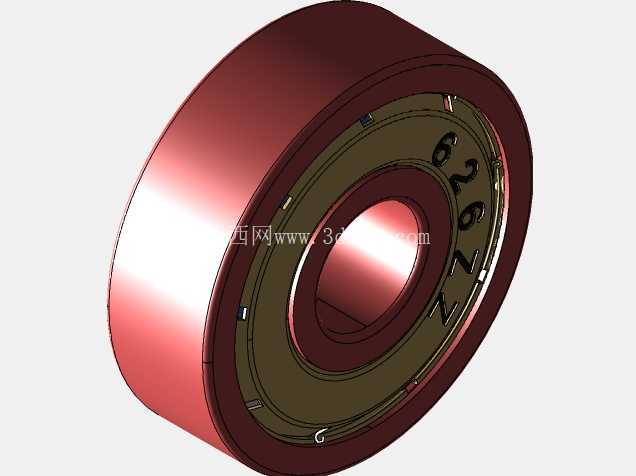

626ZZ双面防尘盖深沟球轴承结构

　　在小型精密传动场景中，这类带双面防尘盖的微型深沟球轴承应用覆盖范围极广，从手持电动工具的输出端支撑、办公自动化设备的走纸辊轴系，到小型减压阀的阀芯联动支撑结构、仪器仪表的指针传动转轴，都能见到这类小尺寸轴承的身影。不同于开式微型轴承，带防尘盖的结构不需要额外在安装位设计密封挡圈，能大幅压缩轴系的轴向安装空间，这也是它在紧凑结构设备中被大量选用的核心原因。

　　从实际使用的功能特性来看，626规格的微型轴承内径为6mm，属于微型深沟球轴承的常规尺寸段，双面带防尘盖的设计，一方面可以阻挡外界的粉尘、金属碎屑进入轴承内部滚道，避免滚动体与滚道之间出现磨粒磨损，延长轴承在多尘工况下的使用寿命；另一方面，防尘盖与内圈之间的微小间隙属于非接触式密封，不会像接触式密封圈那样带来额外的转动阻力，能保证轴系转动的灵活性，适合低扭矩、高转速的小型传动场景。轴承出厂时预填的润滑脂被防尘盖封在内部，日常使用过程中不需要额外补充润滑脂，能减少设备后期的维护工作量，对于免维护设计的小型设备来说，这一特性尤为重要。

　　做这类轴承的三维建模时，首先要明确各部分的尺寸边界：内圈的内径是安装配合的核心基准，与转轴的配合通常选用过渡配合，保证内圈能随转轴同步转动，不会出现跑内圈的打滑问题；外圈的外径与安装座孔的配合多选用间隙较小的过渡配合或者轻微间隙配合，方便装配时的压入操作，同时避免外圈在座孔内出现转动窜动。建模过程中，滚道的曲率半径是核心参数，深沟球轴承的滚道曲率通常略大于滚动体的半径，既保证滚动体在滚道内的顺畅滚动，又能承受一定的径向载荷与少量的轴向载荷，不能简单将滚道做成与钢球等半径的圆弧，否则会导致滚动体卡滞，转动阻力陡增。保持架的设计要兼顾兜孔间隙与结构强度，微型轴承的保持架多采用浪形冲压结构，兜孔刚好包裹住钢球的赤道位置，既不会限制钢球的自转，又能将各钢球均匀分隔，避免钢球之间直接接触摩擦，同时控制保持架的轴向厚度，避免与防尘盖发生运动干涉。

　　防尘盖的结构设计同样有讲究，通常采用冲压薄钢板成型，外圈边缘卡入外圈内壁的卡槽内实现固定，内圈边缘与内圈的防尘盖槽之间保留0.1-0.2mm的径向间隙，这个间隙值需要严格控制：间隙过大，外界粉尘容易进入轴承内部，失去防尘的作用；间隙过小，轴系转动时内圈与防尘盖发生摩擦，会产生额外的阻力与异响，甚至会磨下金属碎屑污染内部润滑脂。从安装边界来看，这类微型轴承的轴向宽度通常为6mm，设计安装位时，轴肩的高度不能超过内圈的挡边高度，座孔的挡肩高度不能超过外圈的挡边高度，否则会导致轴承无法安装到位，也会影响后续轴承拆卸时的受力点，强行拆卸容易造成轴承变形损坏。

　　在实际选型应用中，这类带防尘盖的微型轴承适合在环境粉尘浓度中等、转速较高、载荷不大的场景使用，如果是在有液体飞溅、腐蚀介质的工况下，就需要更换为带接触式橡胶密封圈的型号，而如果是在洁净无尘的高速工况下，开式轴承的转动灵活性会更有优势。做轴系结构设计时，还要考虑轴承的预紧问题，微型深沟球轴承通常不需要过大的预紧力，靠轴用挡圈或者端盖的轻微轴向定位即可，过大的预紧力会导致轴承内部游隙消失，滚动体与滚道之间的接触应力陡增，大幅缩短轴承的使用寿命，甚至会出现转动卡滞的问题。建模时还原轴承的倒角细节也很重要，内圈与外圈的两端都有微小的安装倒角，这些倒角不仅能在装配时起到导向作用，避免压装时刮伤转轴或者座孔的配合面，还能去除机加工产生的锐边毛刺，防止应力集中导致的套圈开裂。
