TP5100CCCV2S充电模块结构设计

　　在便携电子设备、小型储能装置、DIY电子项目的开发与量产环节，充电模块的结构合理性直接决定了终端产品的充电稳定性、装配效率与长期使用可靠性，TP5100构成的CC CV 2S充电模块，是面向双节锂电池串联应用场景的核心电源管理载体，其三维结构设计需要兼顾电气性能实现、生产装配公差、终端安装适配等多维度工程需求。从实际应用场景来看，这类双节锂电池充电模块常被嵌入到便携检测仪器、小型户外供电设备、自制电动工具改装套件、桌面小型储能单元中，负责将外部输入的直流电源转换为适配双节锂电的恒流恒压充电输出，避免锂电池过充、充电电流异常导致的电芯损伤或安全隐患，因此模块的结构设计不能仅停留在电气原理连通层面，必须匹配实际装机的空间约束与散热需求。

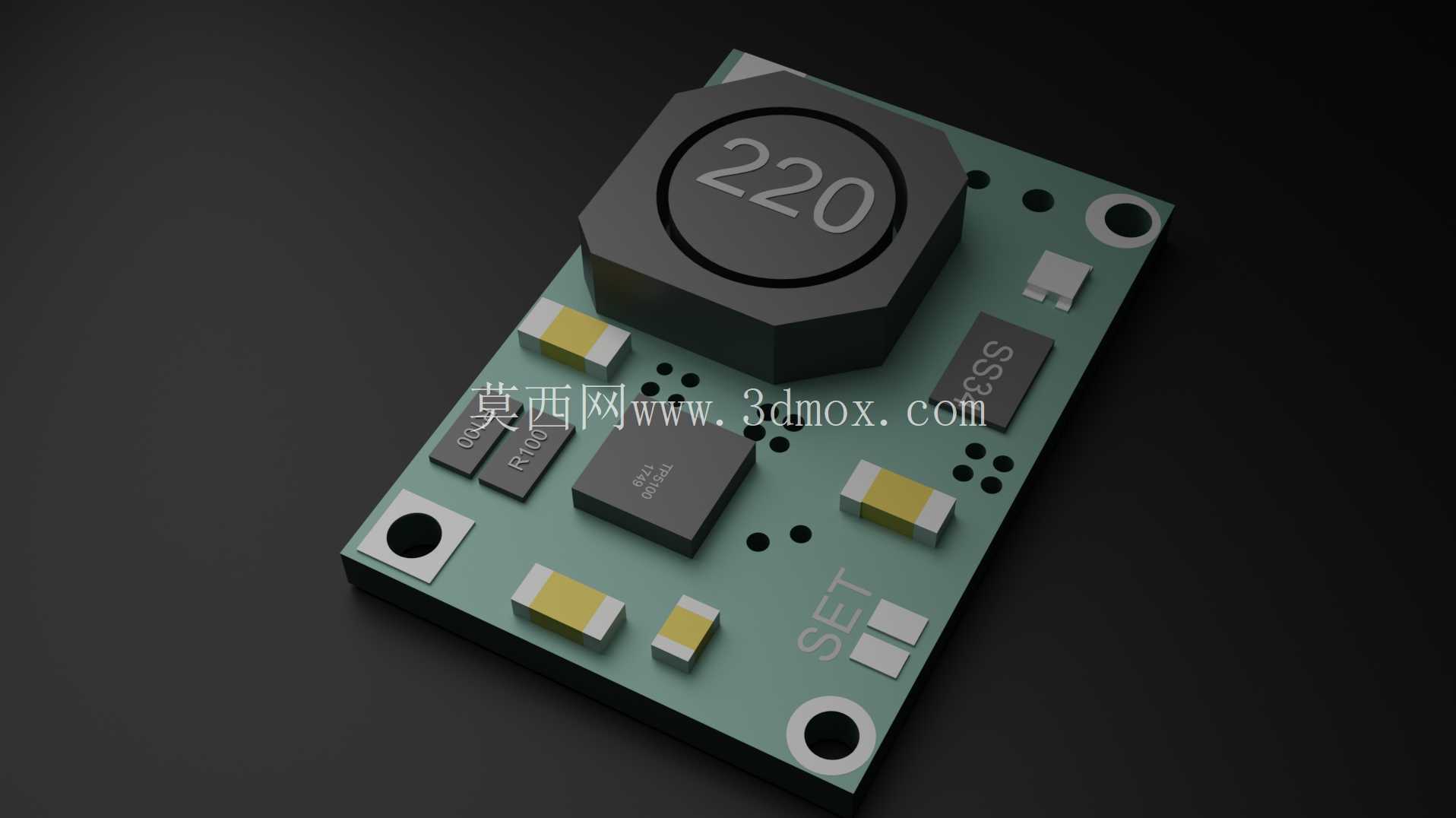

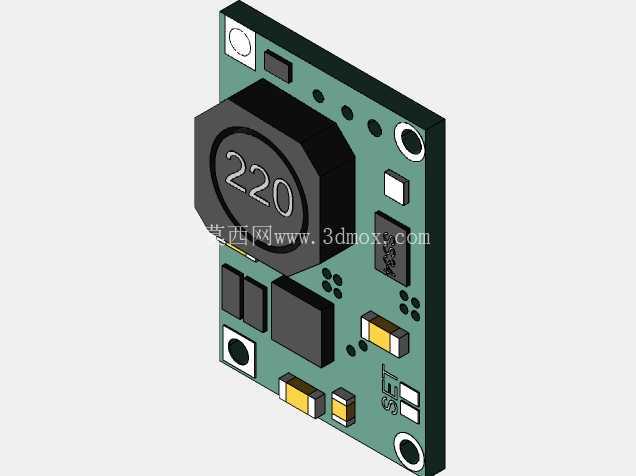

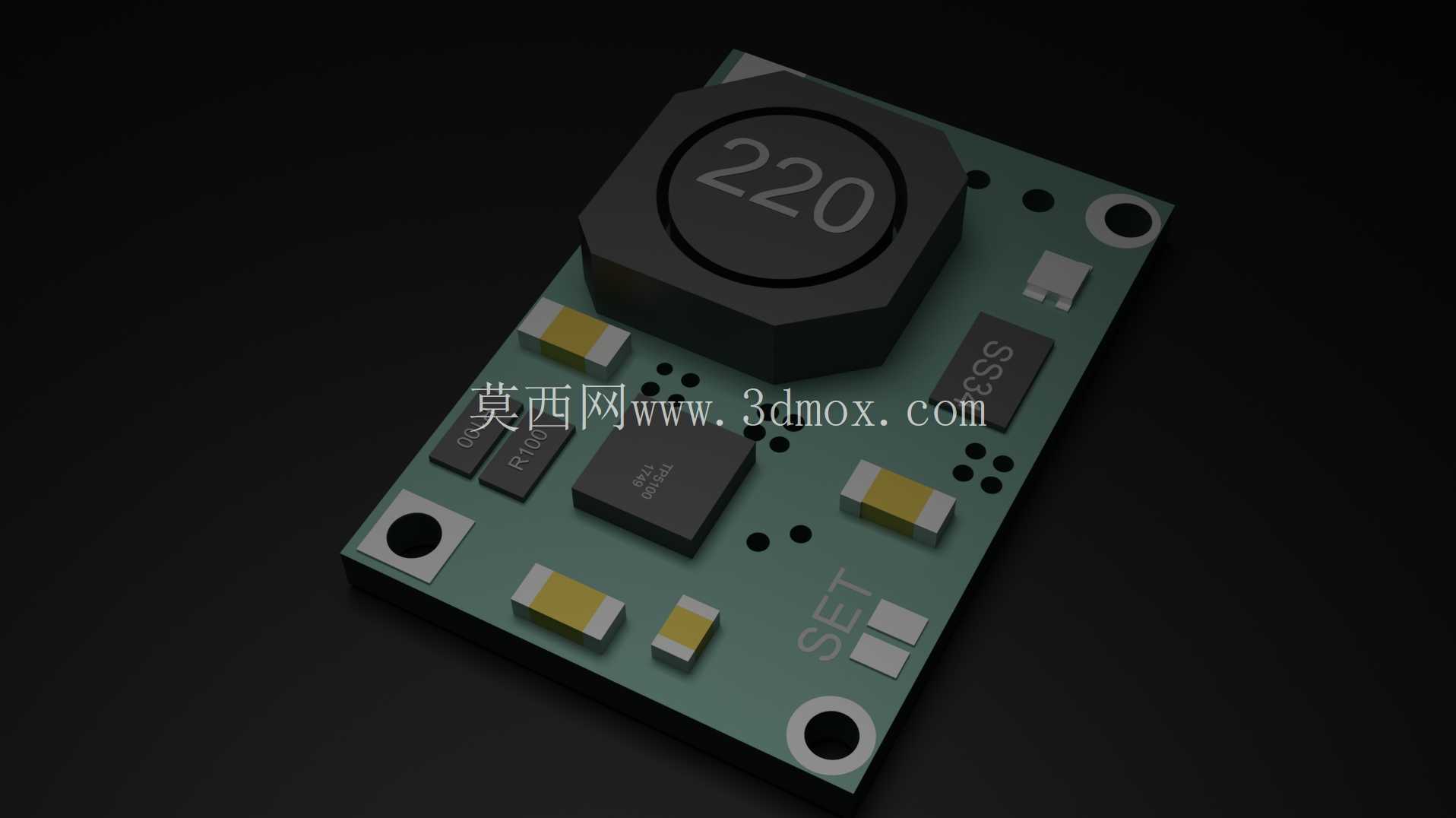

　　从功能特性对应的结构设计逻辑来看，模块上的核心功率电感是整个充电回路中体积最大、发热最集中的元器件，设计时将其布置在PCB板的中心偏上区域，一方面可以缩短功率回路的走线长度，减少大电流路径上的寄生电感与线路损耗，降低充电过程中的无效发热；另一方面电感周边预留了足够的净空区域，既避免电感工作时的电磁辐射对周边采样电阻、控制芯片造成信号干扰，也给电感自身的散热留出了对流空间，防止热量堆积影响周边元器件的工作寿命。板上的功率MOS、同步整流芯片被布置在电感侧方的开阔区域，这类器件同样属于发热源，与电感保持合理间距的同时，其焊盘区域做了加宽的铜箔设计，借助PCB铜箔本身的导热能力分散工作热量，无需额外加装散热片即可满足常规2A充电电流下的温升要求。周边的贴片电容、电阻按照信号流向依次排布在控制芯片周边，采样电阻紧贴功率回路布置，减少采样信号的传输路径长度，提升充电电流、电压的采样精度，避免走线过长引入的采样误差导致充电截止电压偏移，影响双节锂电池的充满精度与循环寿命。

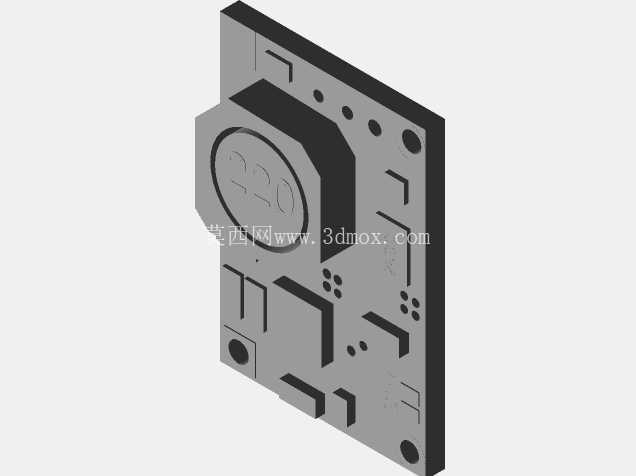

　　从外形尺寸与安装边界来看，模块整体采用矩形PCB结构，四个角位置设计了标准的金属化安装孔，安装孔的孔径适配常用的M2/M2.5规格螺丝，孔位周边预留了足够的螺丝头沉台空间，不会出现螺丝安装后与板上元器件干涉的问题。模块的整体厚度由最高的功率电感决定，设计时将所有贴片元器件的高度控制在电感高度以下，确保模块在卧式安装时，元器件最高点不会触碰终端设备的外壳内壁，也方便在模块上方加装绝缘屏蔽片，避免与设备内部其他金属结构接触造成短路。模块的输入、输出接线端布置在板边位置，焊盘做了加大处理，既可以直接焊接导线进行连接，也可以根据需求加装卧式接线端子，适配不同终端设备的接线需求，接线端的位置远离安装孔位，避免安装螺丝时对焊点造成应力损伤。板边的走线路径做了圆弧处理，没有尖锐的直角突出，既避免PCB生产过程中板边崩边，也防止装机时板边锐角划伤设备内部的连接线或绝缘层。

　　从设计细节的工程考量来看，PCB上的丝印标识清晰标注了各个元器件的参数、输入输出的正负极方向、设置引脚的功能定义，即使是后期维修或者改版设计时，也能快速识别各个功能区域，减少生产装配时的元器件错装风险。板上预留的SET功能焊盘，没有加装额外的插接件，而是采用裸露焊盘的设计，既可以通过焊接电阻配置不同的充电参数，也能在不需要调整参数时保持焊盘空置，不额外占用模块的空间高度。所有贴片元器件的焊盘设计都符合回流焊的工艺要求，焊盘间距、尺寸匹配对应封装元器件的焊接公差，减少生产过程中的虚焊、连锡问题，提升批量生产的良率。模块的四个安装孔做了非金属化处理？不，实际设计中安装孔做了金属化接地处理，安装时可以通过螺丝将PCB的接地层与设备外壳连通，提升模块的抗干扰能力，避免外部电磁干扰导致充电控制芯片工作异常。

　　在实际选型适配时，需要注意模块的安装孔位间距与终端设备内部的安装柱位置匹配，模块下方不能布置其他高度较高的元器件，避免装配时挤压板底的焊点造成短路。如果是在密闭外壳内使用该模块，需要在电感与功率芯片对应的外壳位置预留散热孔，保证大电流充电时的热量能够及时散出，避免长期高温工作加速元器件老化。模块的输入电压范围适配常见的直流适配器输出，结构设计上输入端口没有做防反接的突出结构，因此在外部接线时需要配合丝印标识确认极性，或者在外部回路中串联防反接二极管，不过模块本身的控制芯片集成了输入反接保护功能，一定程度上降低了反接损坏的风险，但结构设计上还是预留了外部加装保护器件的焊盘空间，方便用户根据自身需求拓展保护功能。
