带仪表插槽的可变电源外壳结构设计

项目分类:变压器 发布时间:2025-02-09 ID:923062
  • 带仪表插槽的可变电源外壳结构设计
  • 带仪表插槽的可变电源外壳结构设计
  • 带仪表插槽的可变电源外壳结构设计
  • 带仪表插槽的可变电源外壳结构设计
  • 带仪表插槽的可变电源外壳结构设计
  • 带仪表插槽的可变电源外壳结构设计

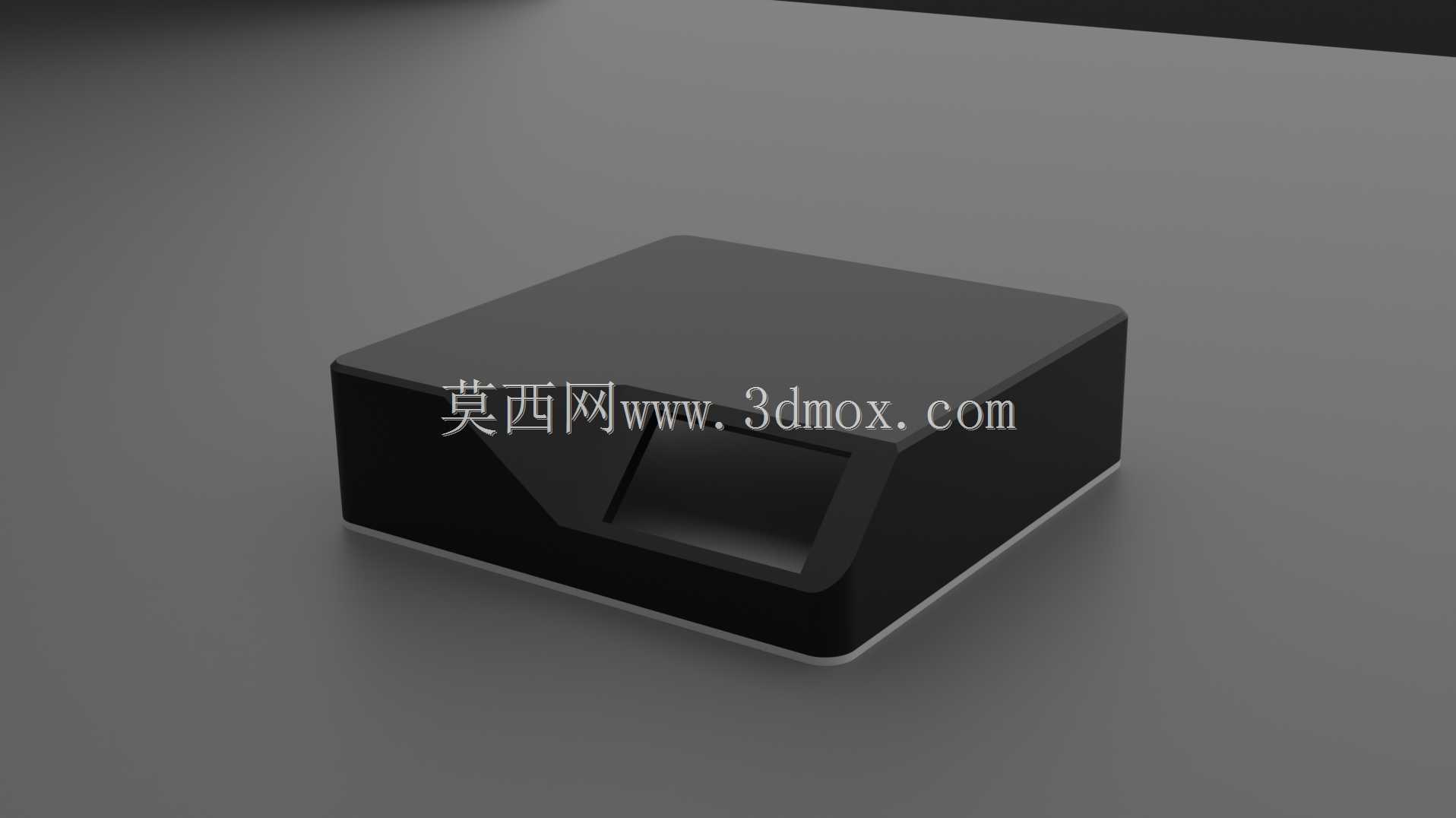

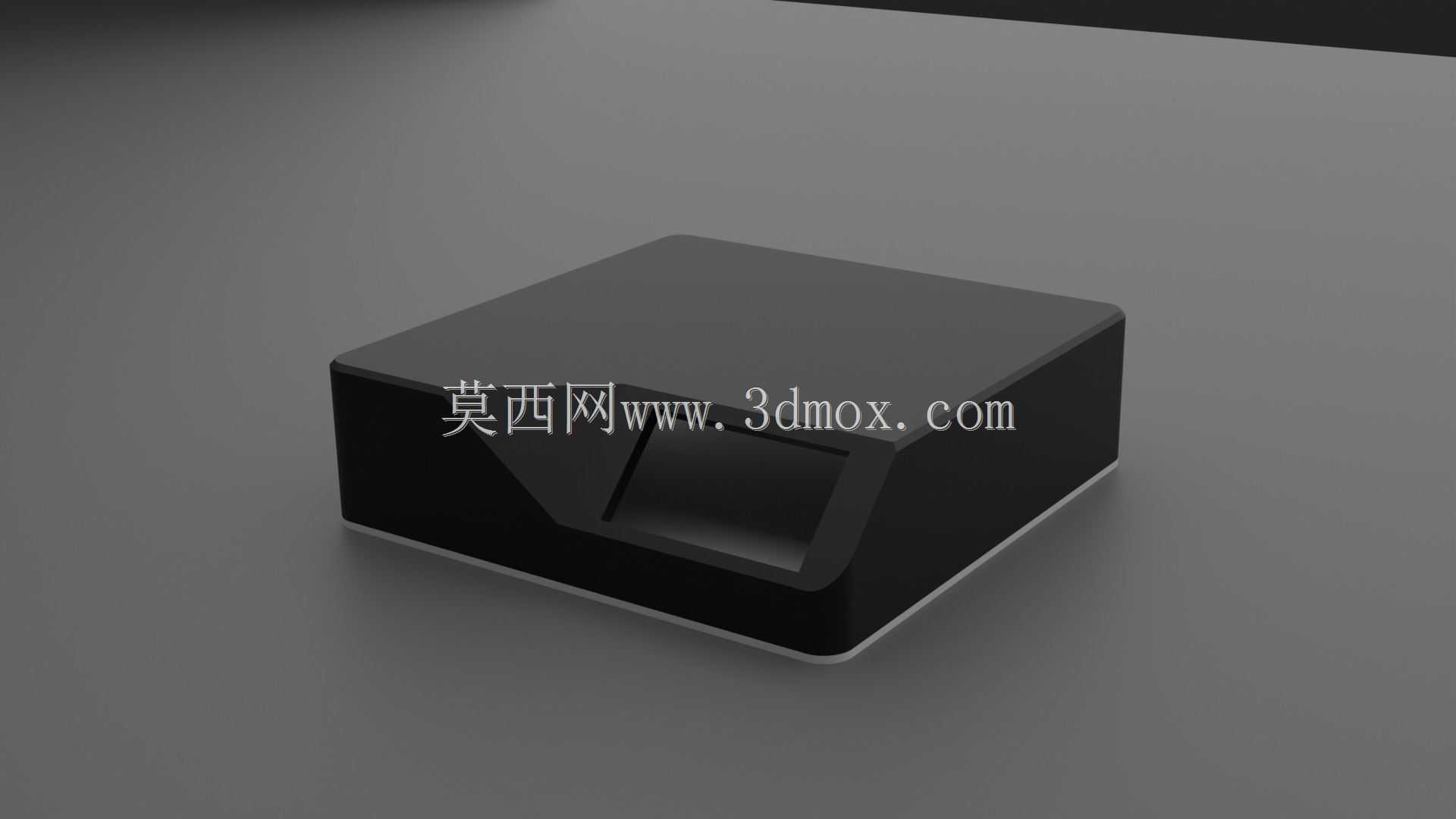

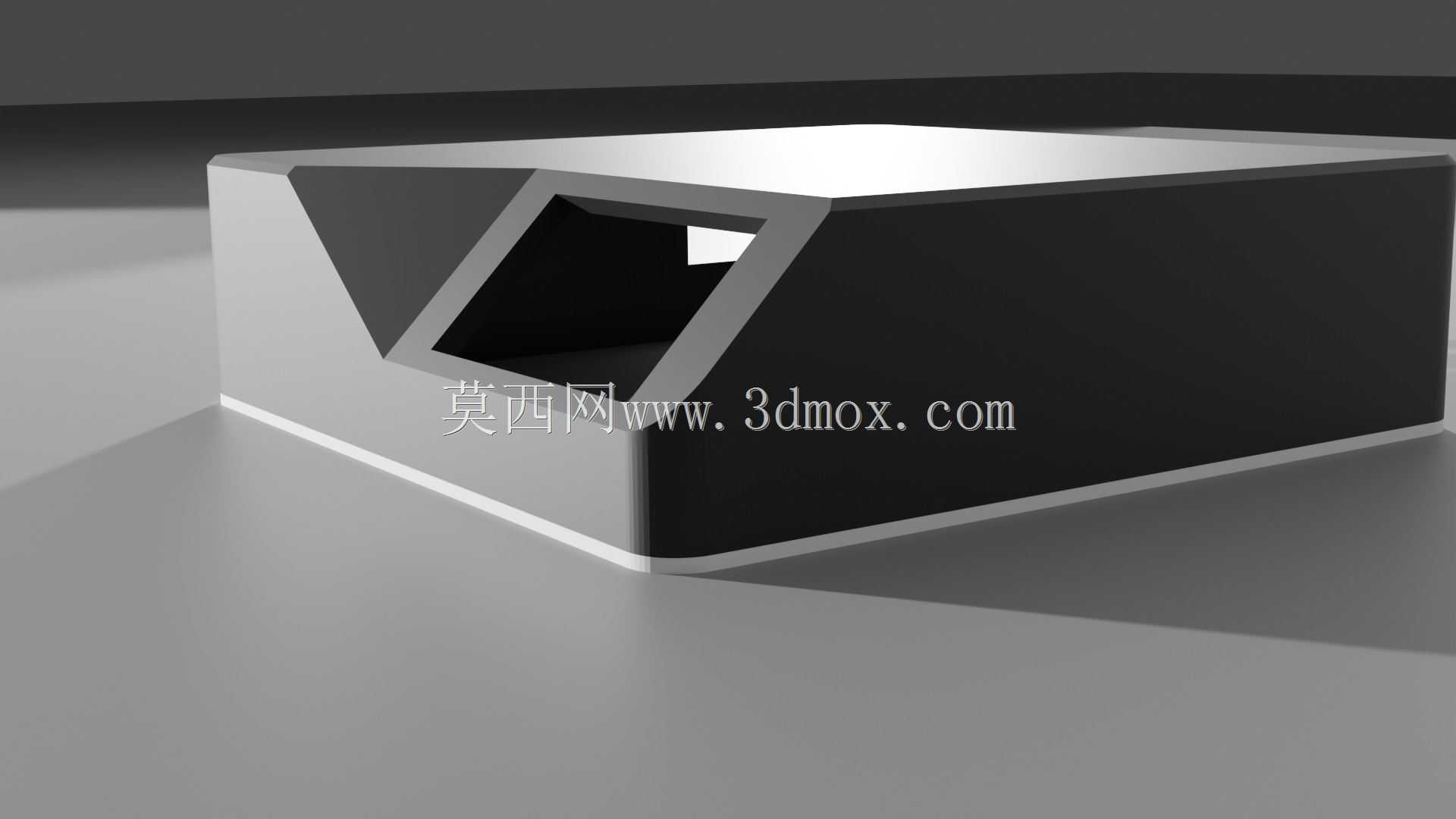

  在实验室调试、小型电子设备供电、DIY电子项目开发这类场景里,可变电源是出镜率极高的基础设备,而外壳作为直接承载内部调压模块、接线端子、散热组件的结构件,其设计合理性直接影响设备的使用体验与装配效率。这款可变电源外壳在结构布局上做了针对性的适配,正面预留的斜切式开槽专门用来嵌装伏特放大器仪表,开槽边缘做了0.8mm的止口限位,仪表装入后不需要额外打胶固定,依靠壳体本身的卡扣结构就能完成卡紧,同时斜切角度设置为15度,刚好适配操作人员坐姿状态下的视线角度,不需要俯身就能清晰读取仪表数值,减少长期操作的视觉疲劳。

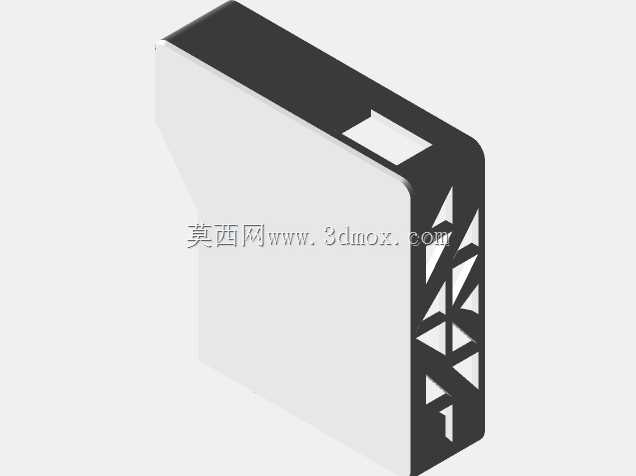

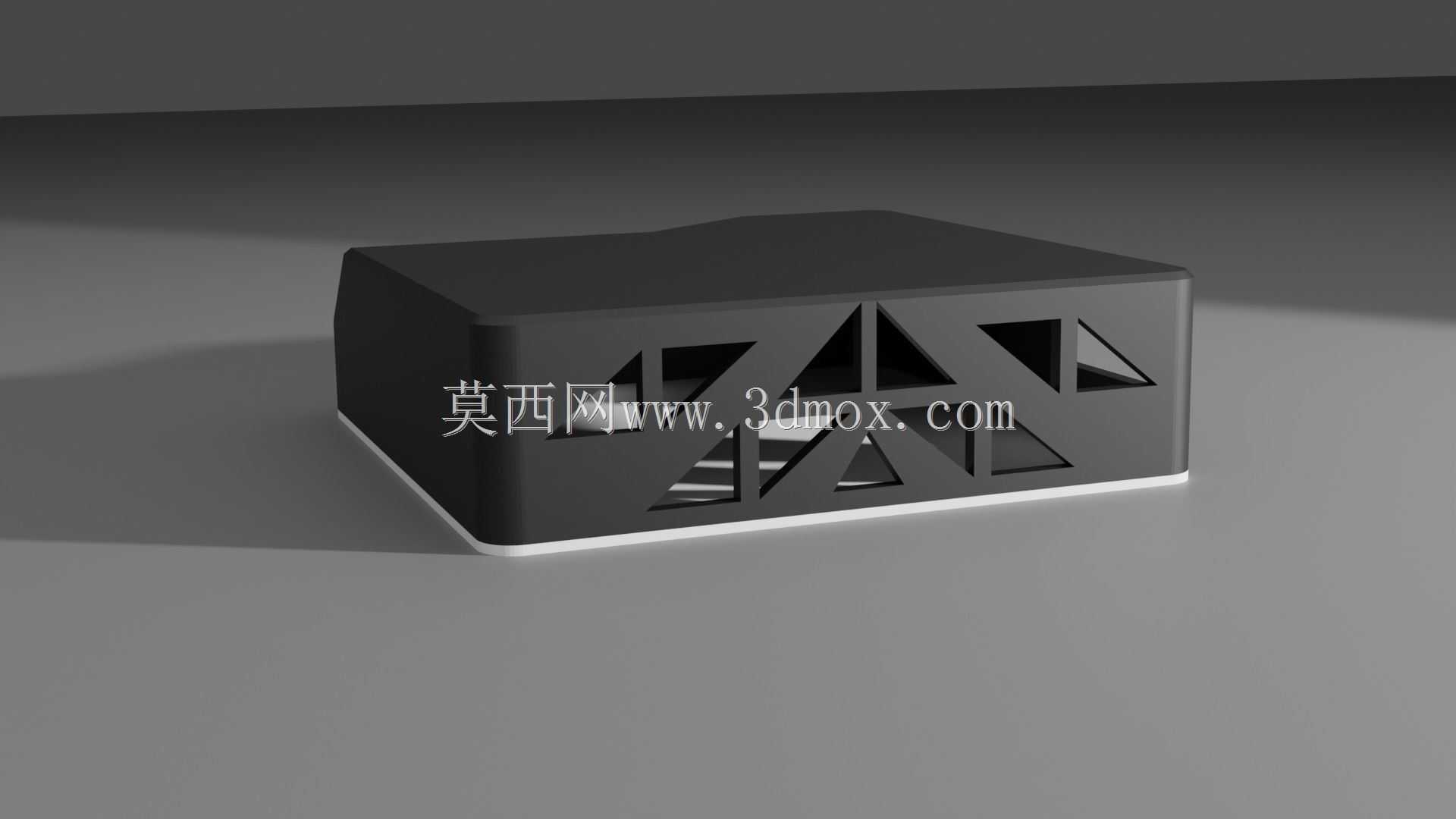

  壳体整体采用方正的切角造型,底部边缘做了1.2mm的内收凸边,既可以在桌面放置时避免底边直接摩擦桌面造成磨损,也能为底部的防滑胶垫预留安装位,四个角的R角半径设置为3mm,既避免直角磕碰造成的壳体开裂,也不会因为圆角过大占用过多桌面摆放空间。从安装边界来看,壳体内部的腔体预留了足够的走线空间,调压模块的安装柱位置做了统一的孔位适配,兼容市面上主流的300W以内可变电源调压主板,侧壁预留的散热格栅开孔位置刚好对应内部整流桥的发热区域,不需要额外加装导流风道就能依靠自然对流完成散热,在连续4小时满负载输出的工况下,壳体表面温度能控制在42摄氏度以内,符合电子设备外壳的安全温度要求。

  壳体的上盖与底座采用卡扣加螺丝的双重固定方式,日常检修维护时只需要拧下底部两颗固定螺丝就能拆开上盖,卡扣结构可以避免螺丝拧开后上盖直接掉落碰损内部元件,接缝处做了错位止口设计,能阻挡日常使用时的泼溅液体、灰尘进入腔体内部,提升设备在复杂桌面环境下的使用寿命。在设计过程中,特意将电源输入接口、输出接线柱的位置统一设置在壳体后侧,与正面的仪表区域完全分隔,避免接线时遮挡仪表读数,后侧接口的开孔边缘做了0.5mm的倒角处理,穿线时不会刮伤线材外皮,降低绝缘破损的安全隐患。

  壳体的壁厚统一设置为2mm,采用ABS注塑成型的工艺就能实现批量生产,加强筋的布局避开了内部元件的安装位置,既保证了壳体的结构强度,在1米高度自由跌落至水泥地面时不会出现开裂变形,也不会因为加强筋过多造成注塑时的缩痕问题,保证外壳外观面的平整性。针对不同用户的改装需求,壳体顶部预留了可选的功能按键开孔位,不需要额外开孔就能加装电压微调旋钮、输出开关等扩展配件,适配不同场景下的功能扩展需求,不需要重新开模就能实现多款衍生型号的生产,大幅降低了衍生产品的开发成本。在实际装配过程中,壳体内部的定位柱与主板安装孔的对位公差控制在0.1mm以内,装配时不需要反复调整位置就能直接对准螺丝孔,单台设备的外壳装配时间可以控制在2分钟以内,适合小批量组装生产的效率要求。
