Arduino Micro微型开发板结构模型

　　在嵌入式开发、小型智能设备原型验证、教学实验场景中，Arduino Micro这类微型控制板的三维结构模型，是结构设计阶段不可或缺的参考载体。不同于常规的电路原理图参考，精准的三维结构模型能够直接对接设备外壳设计、安装位排布、接插件空间避让等实际工程需求，避免后期打样出现干涉、装配错位等问题。

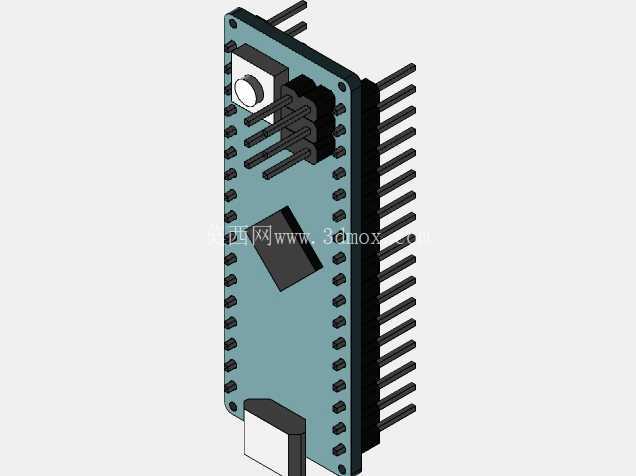

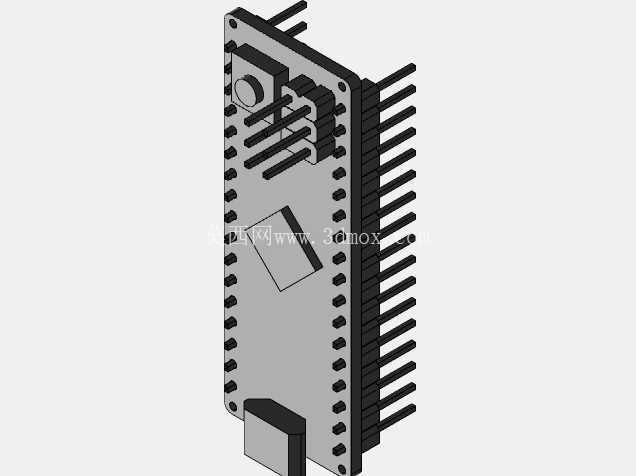

　　这款模型还原了Arduino Micro开发板的完整实体结构，板载的USB接口、排针组、主芯片、复位按键等核心部件均做了独立结构拆分，其中接插部分设计为可移除的独立模块，这一设计思路完全贴合实际硬件的装配逻辑——在做结构验证时，设计人员可以单独隐藏排针部分，模拟板卡直接焊接在主板上的装配状态，也可以显示排针结构，验证插接杜邦线或者外接扩展板时的空间余量，不用再单独拆分模型做二次修改。

　　从实际应用场景来看，这类微型控制板常被集成在小型智能穿戴设备、桌面级小型自动化执行器、学生科创作品的控制核心位置，很多场景下设备的内部空间极其紧凑，留给控制板的安装间隙往往只有几毫米。这款模型精准还原了板卡的外形轮廓与安装边界，板体的长宽尺寸、排针的伸出长度、USB接口的突出高度、板上元件的最高凸起位置都和实物保持一致，设计人员在排布内部结构时，可以直接将模型导入装配体，提前确认安装孔位是否和其他结构件冲突，外接的USB线材插拔时是否会被外壳或者其他部件挡住，排针外接导线后弯曲的空间是否足够，这些细节如果在设计阶段没有验证，等到实物加工完成后再调整，往往需要重新修改外壳模具或者安装支架，大幅拉长项目周期。

　　在设计思路上，模型没有做过度的细节简化，也没有冗余的非结构特征：板体的固定孔位置、孔径大小完全匹配实物标准，方便设计人员直接调用孔位特征做安装柱的配合设计；板上各个元件的高度差做了精准还原，比如复位按键的凸起高度、主芯片的封装厚度、USB接口的金属外壳轮廓，这些细节直接决定了外壳内壁的避让槽深度，很多新手设计外壳时容易忽略元件高度差，导致外壳装配时压到板上元件，造成电路短路或者按键无法按下的问题，参考这款精准的结构模型就能完全规避这类问题。

　　另外，可移除的接头设计也适配不同的装配方案：部分项目中会将Micro板直接焊接在定制的载板上，不需要预留排针的插接空间，这时候可以直接移除排针模块，计算板体本身的占用空间；如果是采用插接方式连接其他模块，就可以保留排针结构，验证排针和对接插座的配合长度，避免出现排针插接过短导致接触不良，或者插接过长顶到插座底部的问题。对于教学场景来说，这款模型也可以用于三维建模教学的实例参考，讲解电子类板卡结构建模时的拆分逻辑、装配配合关系，帮助学习者理解硬件结构设计中功能优先、兼顾装配便利性的设计原则。

　　在设备选型阶段，结构工程师往往需要对比不同控制板的安装尺寸，判断哪一款更适配当前设备的内部空间，这款模型可以直接和其他型号的控制板模型做尺寸对比，不用手动测量实物参数，大幅提升选型效率。比如在设计小型桌面检测设备时，需要在有限的空间内放下控制板、传感器、电源模块，通过导入这款模型，可以快速排布各个部件的位置，确认走线空间、安装固定方式，提前预判装配流程中可能出现的问题，比如安装时螺丝刀是否有足够的操作空间拧固定板卡的螺丝，后期维护时是否可以不用拆解其他部件就能直接拔出控制板更新程序。这些实际工程中的细节问题，都需要精准的三维模型作为支撑，才能在设计阶段就完成验证，减少后期迭代的成本。
