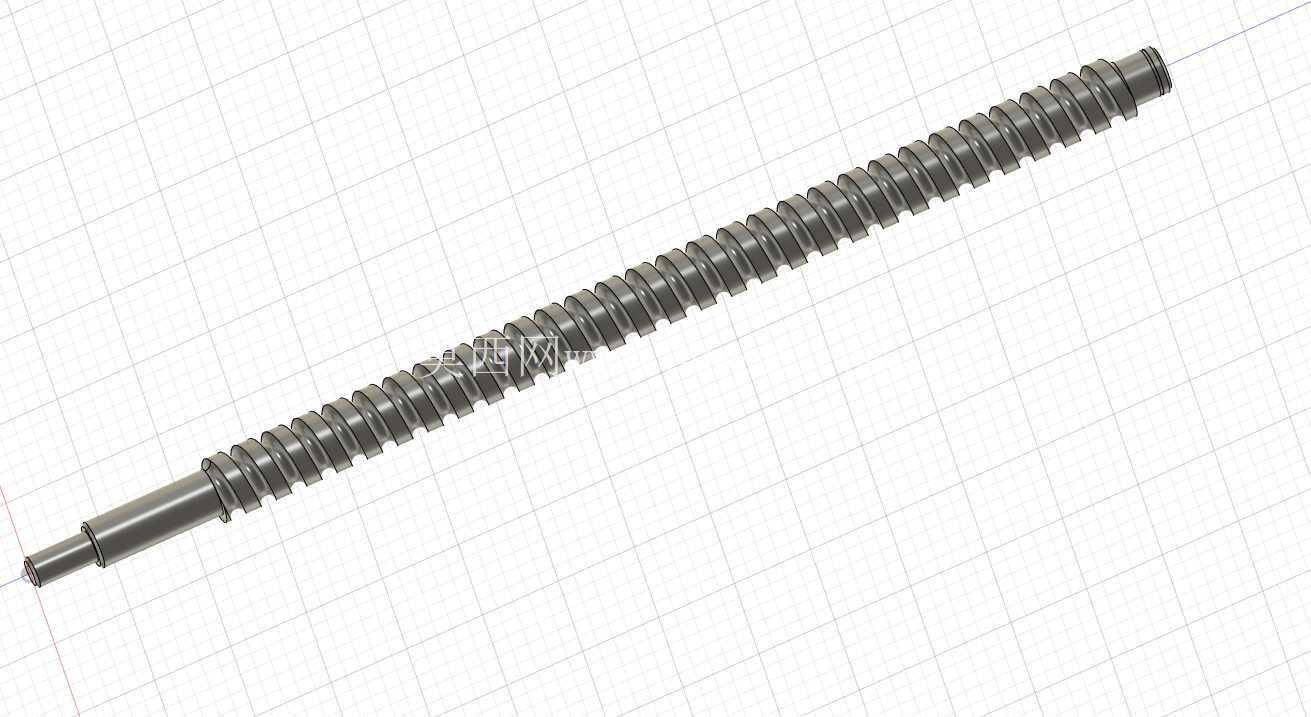

5mm导程SFUDFU型滚珠丝杠传动构件

　　在各类需要精密直线进给的机械结构里，滚珠丝杠始终是把旋转运动转化为直线运动、或是把直线运动转化为旋转运动的核心传动部件，这款5mm螺距的SFU/DFU规格滚珠丝杠，适配多数中低速、中等载荷的直线传动场景，不管是小型数控设备的进给轴、自动化生产线的直线位移模组，还是专用检测设备的微调位移机构，都能看到这类规格丝杠的应用。从实际使用场景来看，这类丝杠常搭配对应的滚珠螺母、支撑座、联轴器与伺服电机组合成完整的进给单元，相比传统滑动丝杠，它的传动效率能达到九成以上，启动扭矩小，不会出现滑动传动常见的低速爬行问题，长时间运行的磨损量也远低于滑动丝杠，能长期保持稳定的传动精度。

　　从结构设计逻辑来看，这款丝杠采用圆弧滚道型面设计，滚道与钢珠的接触角经过匹配优化，能在承受轴向载荷的同时，均匀分散钢珠与滚道之间的接触应力，避免局部应力集中导致的滚道点蚀、磨损过快问题。丝杠的轴端做了适配标准支撑座的安装轴颈设计，不同位置的轴颈直径、台阶长度都匹配常用的固定侧、支撑侧支撑单元尺寸，选型时不需要额外对轴端做二次加工就能直接装配，能大幅缩短设备组装的加工周期。螺母部分采用循环器结构实现钢珠的内循环，整体径向尺寸紧凑，不会占用过多安装空间，适合安装空间受限的小型设备内部布局。

　　在安装边界与尺寸适配方面，这款丝杠的公称直径与5mm螺距的组合，属于通用型传动规格，丝杠的有效行程可以根据实际设备的行程需求做调整，轴端的安装结构保留了中心挤出调整的设计余量，设计人员可以根据自身设备的安装跨距、所需行程长度，在三维环境中快速调整丝杠的总长度，不需要重新绘制滚道、螺母的核心结构，能大幅提升设计改型的效率。安装时需要注意，丝杠两端支撑座的同轴度要控制在合理范围内，避免丝杠运行时出现别劲、卡滞的问题，螺母与移动负载的连接法兰要保证端面与丝杠轴线的垂直度，防止附加径向载荷作用在螺母上，缩短钢珠与滚道的使用寿命。

　　从功能特性上看，这款丝杠的轴向间隙可以通过螺母预紧的方式进行调整，根据设备的传动精度要求，选择合适的预紧力等级，既能满足零间隙或者微间隙的精密传动需求，也不会因为预紧力过大导致运行阻力升高、温升过快的问题。日常运行过程中，配合对应的丝杠防尘圈、润滑组件，能有效阻挡加工过程中产生的切屑、粉尘进入螺母内部，避免钢珠与滚道出现磨粒磨损，定期补充润滑脂就能维持长期稳定的运行状态。在三维建模过程中，滚道的螺旋曲面、钢珠的循环路径、螺母的安装法兰尺寸都按照实际量产规格构建，装配时可以直接与标准的支撑座、螺母座、联轴器模型做配合检查，提前排查安装过程中可能出现的干涉问题，减少实际加工装配时的出错概率。对于做小型数控设备、自动化位移平台设计的工程师来说，这类通用规格的滚珠丝杠模型能直接调用到整体装配方案中，快速完成进给系统的布局搭建，不需要从零开始绘制丝杠的复杂螺旋结构，能把更多精力放在整体结构的刚度校核、载荷匹配计算上，提升整体设计效率。
