直插式铝电解电容器10000μF25V结构设计

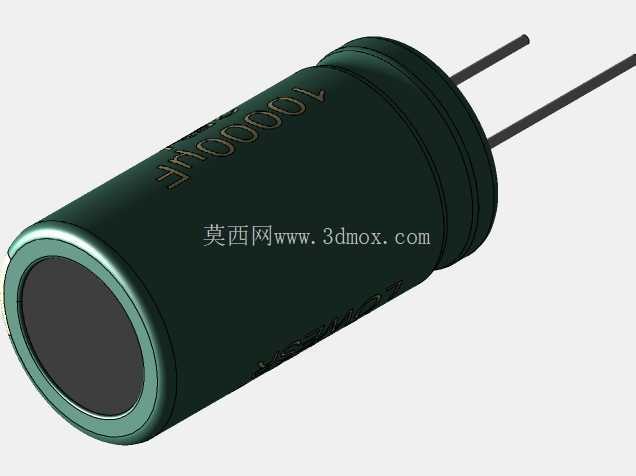

　　在高功率竞技机器人、大比例遥控模型车这类需要持续输出大电流的动力类电子系统里，电源回路的纹波抑制一直是电路设计里绕不开的环节，尤其是驱动直流电机频繁正反转、急加速急停的工况下，瞬时电流波动可达数安培甚至十几安培，普通小容量电容根本扛不住这么大的纹波电流，很容易出现容量衰减、鼓包甚至失效的问题，这时候大容量直插铝电解电容就是电源输入侧的核心滤波元件。这次建模的这款10000μF25V直插铝电解电容，就是针对这类大电流低压直流场景做的结构还原，建模的时候没有只做个圆柱加两根引脚的简化外形，而是把量产产品上的所有结构细节都做了还原，包括外壳的卷边封边结构、套管上的极性标识、印字区域的凹凸细节、引脚的压接加固结构，甚至连套管和铝壳之间的装配间隙都做了预留，完全符合实际量产产品的装配公差逻辑。

　　从实际选型的安装边界来看，这款电容的本体直径是18mm，本体高度不含引脚是35mm，两根引脚的中心距是7.5mm，引脚直径是0.8mm，在做PCB布局的时候，除了要留够本体的占位空间，还要注意电容顶部和上方结构件的距离，因为铝电解电容在长期过温或者过压工作的时候会出现顶部鼓包的情况，顶部至少要留3mm以上的安全间隙，不能贴紧外壳或者其他结构件安装；引脚的焊盘设计要做直径2mm的圆形焊盘，因为大电流工况下引脚的过流能力要求高，焊盘太小容易出现载流不足或者焊接虚焊的问题，而且因为电容本身体重不小，在震动工况下使用的时候，最好在电容本体和PCB之间点胶固定，避免长期震动导致引脚断裂。

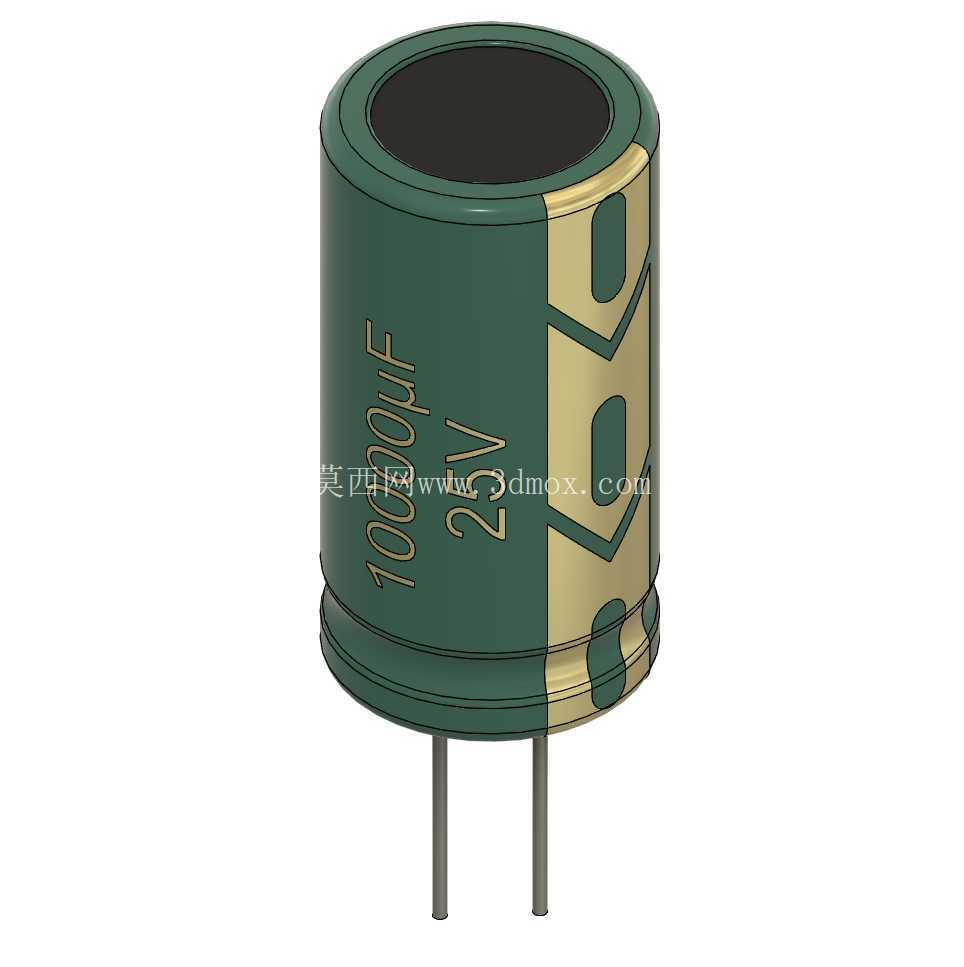

　　从功能特性上来说，这款电容的额定耐压是25V，适合用在12V、16V、24V这类常见的低压直流动力回路里，10000μF的大容量可以在电机瞬时大电流启动的时候快速释放存储的电荷，弥补电源输入端的线损压降，避免主控板因为电压瞬时跌落出现复位重启的问题，同时还能把电机换向产生的高频纹波滤除一部分，减少对主控电路的信号干扰。建模的时候特意参考了市售同规格量产产品的实际尺寸，没有做夸张的艺术化修改，铝壳的壁厚设置为0.3mm，和实际冲压铝壳的厚度一致，底部的橡胶密封塞的厚度是2mm，引脚穿过橡胶塞的部分做了滚花结构，和实际产品的密封防拉脱结构一致，外层的PVC套管厚度是0.15mm，套在铝壳外面之后刚好和上下卷边的位置齐平，极性标识的箭头直接指向负极引脚，和实际产品的标识逻辑完全一致，不管是用来做PCB装配的干涉检查，还是做设备爆炸图的元件展示，都能直接用，不会出现和实际零件尺寸对不上的问题。

　　很多新手工程师在做这类直插元件建模的时候，经常会忽略引脚的伸出长度，这款模型的引脚伸出本体底部的长度设置为6mm，刚好是常规波峰焊需要的引脚长度，插板之后露出焊盘2mm左右，符合常规PCB焊接的工艺要求，不需要再额外修改引脚长度就能直接用于装配仿真。另外在做结构设计的时候，还要注意这类电解电容是有极性的，安装的时候不能反接，反接会导致电容内部电解液气化，严重的时候会出现爆浆的问题，所以模型上特意把负极一侧的套管标识做了明显的区分，负极对应的铝壳上也做了对应的压痕标记，和实际产品的防呆设计一致，在做装配指导图的时候可以直接用这个模型的标识来标注安装方向，避免生产的时候出现装反的问题。
