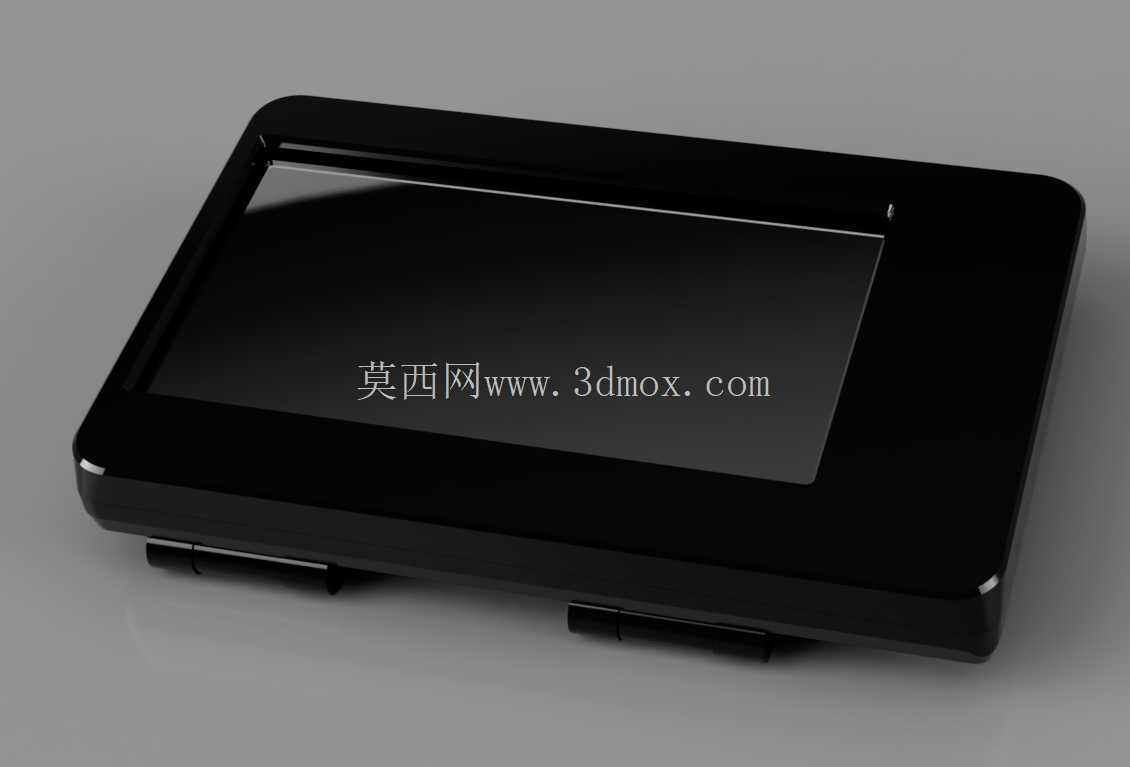

Waveshare 7 英寸 QLED 铰链盒

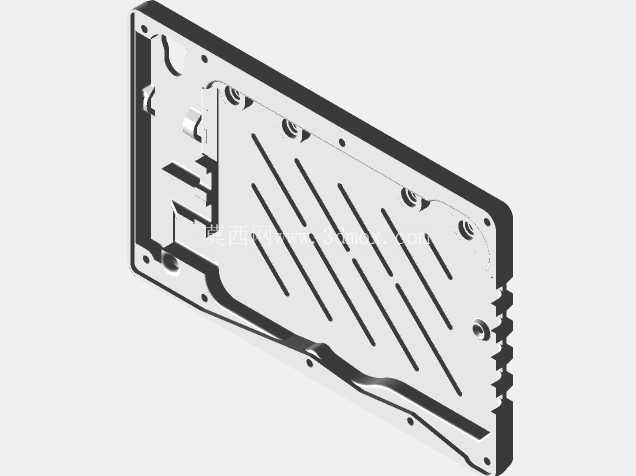

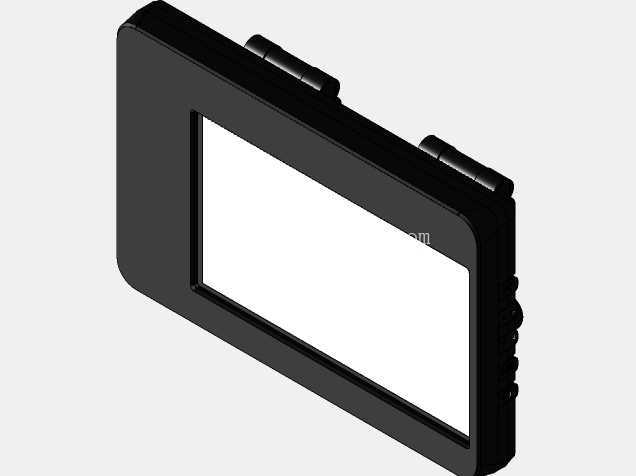

适用于 7 英寸 Waveshare QLED 显示器的铰链外壳。这*可能*适用于其他 7 英寸型号，但我不能保证。 某些类型不同的部件（例如带状电缆）如果不加以考虑很容易损坏。 我在 ASA 中 FDM 打印顶部和底部部分。 保险杠和按钮均为 TPU。 后者必须是柔性材料，或者挤压一个也可以挤压另一个。 或者，可以将该部分省略，并通过孔访问按钮。 顶部和保险杠有两种版本，其中一种版本将螺母封闭在零件内，需要暂停打印并插入螺母。 否则，可以使用开放/开槽版本。 所需硬件： 11 个方形 M3 螺母， 9 个 M3x18mm 沉头螺钉， 2 个 M3x14mm 沉头螺钉。 摩擦铰链为 McMaster #1791A44，安装有 4x 8-32 螺母 #95117A444。 其他铰链可能需要修改底部，或者可以省略铰链和保险杠。 底部有通道，可在触摸电源插槽中容纳一根 HDMI 电缆和一根迷你 USB。 电缆槽旁边有两个环，用于用扎带固定电缆（我还在端口处使用 tekflex 和一些热胶来防止所有东西移动。
