60mm见方8x8全彩LED点阵显示模组

　　在工业人机交互面板、小型设备状态指示、教学实验装置、嵌入式开发验证平台这类场景里，8x8规格的RGBLED矩阵是非常常见的显示执行部件，不同于单色系点阵只能输出亮灭状态，全彩点阵可以通过三原色混光实现多色状态提示，在有限的显示面积内传递更丰富的设备信息，比如不同颜色对应设备运行、故障、待机、预警等不同工况，比单色指示灯的信息密度高出数倍。这款60mmx60mm规格的点阵模组，在设计之初就瞄准了通用化安装适配需求，整体采用正方形薄型封装结构，引脚排布遵循行业通用的行列扫描规范，不管是搭配通用驱动板做快速原型验证，还是集成到定制化设备面板里做状态显示，都不需要额外做结构改型。

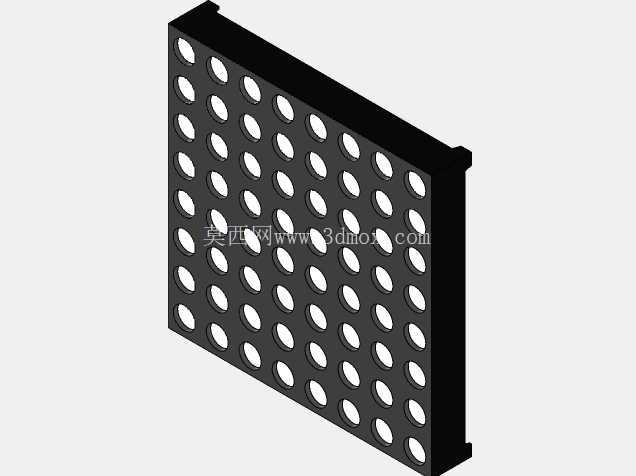

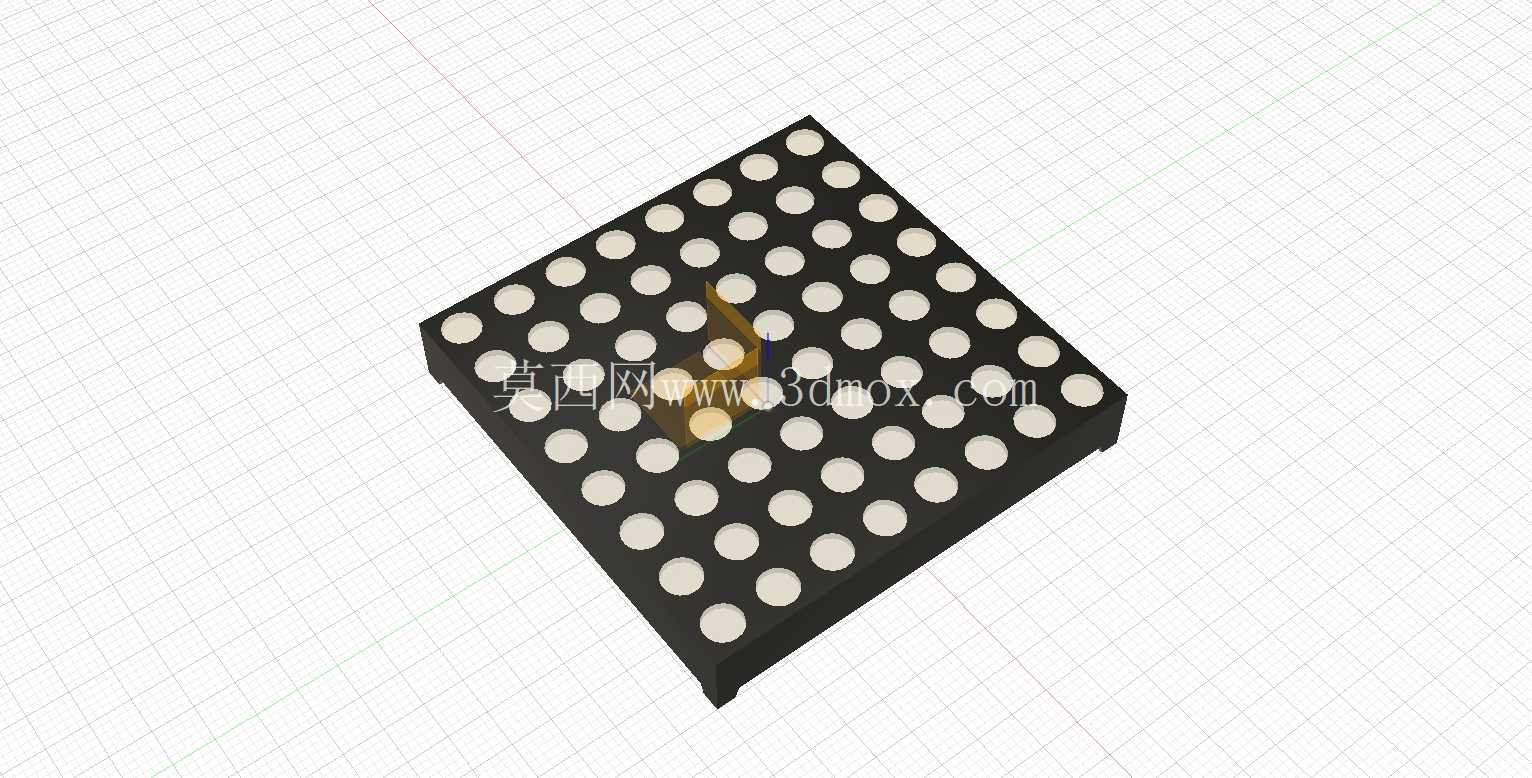

　　从结构设计层面看，模组本体采用黑色哑光阻焊封装基底，64颗RGBLED灯珠按照8行8列等间距排布，灯珠顶端与封装表面齐平，既可以保证出光角度均匀，也能避免日常安装调试过程中剐蹭损伤灯珠封装层。整体厚度控制在常规直插元件的适配范围内，安装时不需要在面板后侧预留过大的避让空间，对于内部空间紧凑的小型手持设备、桌面级仪器来说，这个尺寸边界的友好度很高。安装孔位的设计兼容国内通用的面板开孔规范，60mm的外轮廓尺寸刚好适配标准的方形面板安装位，不需要额外做转接板就能直接固定，能减少结构设计阶段的重复绘图工作量。

　　实际应用中，这类点阵模组的驱动逻辑采用行列动态扫描方式，三原色通道分别独立控制，通过PWM调光可以实现不同亮度等级的色彩输出，除了常规的字符、数字显示之外，还可以实现简单的动态图标、色彩渐变提示效果。在工业设备场景下，常用来做小型设备的参数数值显示、工位状态提示，比如生产线小型工位的计数显示、设备故障代码输出，相比段码屏来说，点阵的显示内容更灵活，不需要根据显示内容定制段码形状；相比大尺寸彩屏来说，点阵的功耗更低、驱动逻辑更简单，抗干扰能力也更强，适合在电磁环境复杂的工业现场使用。在教学实验场景中，这款通用尺寸的点阵可以直接搭配主流的开发板使用，学生做单片机编程、显示驱动实验时，不需要额外制作转接结构，能快速搭建实验验证平台。

　　设计过程中，灯珠的排布间距经过反复校准，保证相邻灯珠的混光效果均匀，不会出现明显的颗粒感或者亮暗分界，封装基底的黑色哑光材质可以减少环境光反射，在强光环境下也能保证显示内容的辨识度。引脚的排布顺序遵循行业通用的共阴/共阳规范，硬件工程师绘制驱动板PCB时可以直接套用标准封装，不需要重新核对引脚定义，能缩短硬件开发周期。模组的整体平整度控制严格，焊接到PCB板之后不会出现翘边、引脚虚焊的问题，适合批量生产时的回流焊工艺，不需要额外做手工补焊调整。

　　从安装边界来看，60mm的正方形外轮廓，安装时面板开孔只需要按照外轮廓尺寸预留0.2mm的装配间隙即可，后侧预留的空间只要能容纳模组本体厚度加上引脚焊接高度就行，对于内部堆叠紧凑的设备来说，这个空间占用量非常有优势。另外，模组的边角做了小尺寸倒角处理，安装时不会刮蹭面板开孔的边缘，也能避免装配过程中应力集中导致的封装开裂问题。灯珠的发光角度覆盖常规的正面观察视角，在设备正面120度视角范围内都能清晰看到显示内容，不需要额外加装导光板或者扩散片就能满足常规的显示需求。

　　在选型适配阶段，结构工程师只需要确认面板安装位的尺寸是否匹配60mm见方的安装空间，确认驱动引脚的定义与自身硬件方案匹配即可，不需要额外做结构定制。这类通用规格的点阵模组，在备件替换上也很方便，不同厂商的同规格产品基本可以做到pin对pin兼容，设备后期维护时不需要专门找特定厂商的备件，能降低设备的全生命周期维护成本。对于三维建模从业者来说，这个模型的尺寸精度完全按照实物测绘还原，灯珠位置、封装轮廓、引脚长度都和实物一致，在做设备整体装配验证时，可以直接导入模型做干涉检查，提前发现安装空间不足、位置干涉的问题，减少实物打样阶段的改模次数。
