250V带保险丝交流电源输入插座结构

　　这款带保险丝的250V交流输入插座，是各类台式工业设备、桌面型检测仪器、小型数控终端、商用电子设备上极为常见的电源接入部件，日常在电商平台流通的成品件多为IEC320 C14标准规格，集成熔断式保护结构，在设备供电链路中承担市电接入与前端过流防护的双重作用。做设备结构设计时，这类接口的选型与安装位设计往往是整机布局前期就要敲定的环节，毕竟它直接关联到设备外壳的开孔尺寸、内部走线的弯折半径、保险丝更换的操作空间，甚至会影响整机安规检测的相关指标。

　　从实际使用场景来看，这类插座大多嵌装在设备后侧或侧部的钣金、塑料外壳面板上，外侧直接对接通用的品字尾电源线，无需额外定制供电接头，适配全球范围内主流的250V低压交流供电场景；内侧则通过焊片或插簧连接设备内部的电源板、开关模块，集成的保险丝仓直接布置在插座本体上，无需在设备内部额外单独设置保险丝座，既节省了内部腔体的安装空间，也能让运维人员在不拔开设备外壳的前提下，直接从外侧完成保险丝的更换操作，大幅降低售后运维的拆装成本。

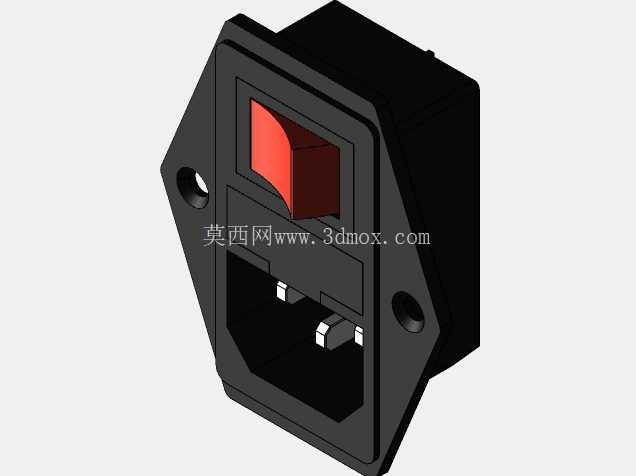

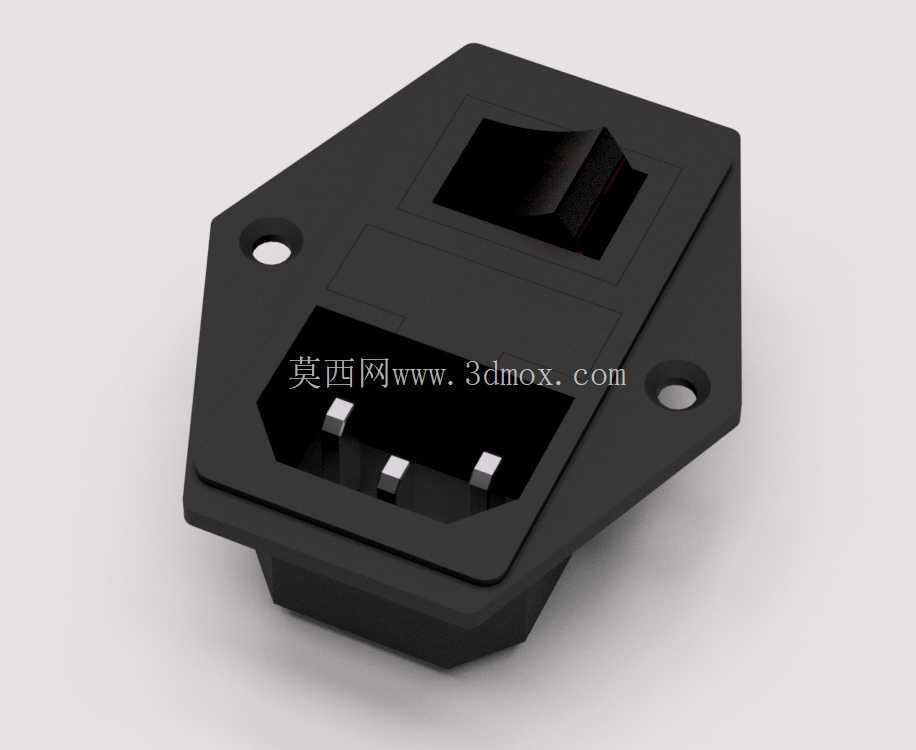

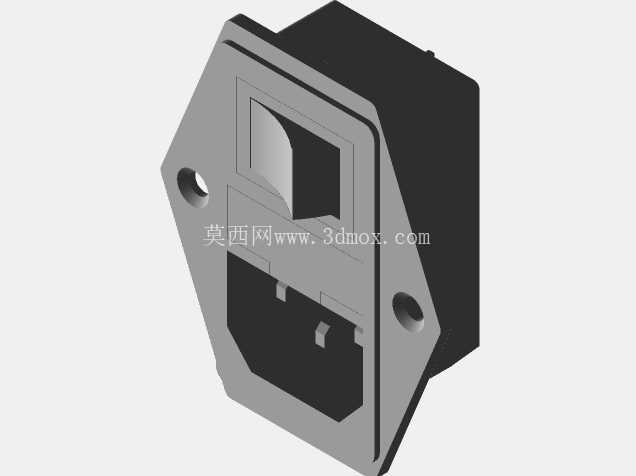

　　建模过程中优先还原的是外壳的安装配合边界，毕竟对于结构设计从业者来说，这类外购标准件的三维模型核心作用是做装配干涉检查，而非生产加工。整个插座本体采用带安装翼的异形多边形结构，两侧的安装耳上预留了两个沉头安装孔，适配M3规格的沉头螺丝，安装孔中心距、沉孔深度都严格匹配市售成品件的实测尺寸，确保装配时螺丝不会突出面板表面，也不会出现孔位对不齐的问题。插座正面的品字插脚腔做了精准的拔模斜度处理，和标准公头的插入配合间隙控制在0.2mm以内，既不会出现插头插入过松导致接触不良，也不会因为间隙过小造成插头插拔卡滞。上方的船型开关安装位预留了标准的卡槽尺寸，可直接适配市面上通用的15*21mm船型电源开关，开关与插座本体之间做了隔断筋设计，避免插拔插头时的外力传导到开关引脚造成虚焊。

　　设计时特意没有还原后部的金属接触弹片与保险丝内部金属结构，这部分属于供应商成品的内部核心部件，设备设计方不需要对这部分做二次加工，只需要预留出插脚的避让空间与焊线操作空间即可，过度还原内部金属件反而会增加整机装配的文件体量，拖慢大装配体的旋转、剖切操作响应速度。插座本体的外壳壁厚均匀控制在1.8mm，符合阻燃PP材质注塑件的常规壁厚设计要求，转角位置全部做了R0.5的圆角过渡，既避免注塑生产时出现应力开裂，也能防止安装时锐边划伤操作人员的手部。安装翼与面板贴合的面做了0.1mm的微凸设计，确保安装后插座与面板之间贴合紧密，不会出现缝隙过大导致灰尘、水渍进入设备内部的问题。

　　从安装边界来看，插座嵌入面板的深度为22mm，设计设备内部结构时，插座后方需要预留至少10mm的走线空间，避免电源线弯折半径过小造成线芯断裂；面板开孔尺寸需要严格匹配插座本体的卡位轮廓，公差控制在±0.1mm，确保插座卡入面板后不会出现晃动；保险丝仓的翻盖位置预留了8mm的手指操作空间，方便运维人员用平口螺丝刀或直接用指甲撬开翻盖更换保险丝，不会因为空间局促导致操作时滑脱划伤。这类集成开关与保险丝的三合一电源插座，相比单独布置插座、开关、保险丝座的分体方案，能减少30%左右的面板开孔工作量，同时缩短内部供电链路的走线长度，降低线路阻抗带来的发热问题，在小型台式设备、3D打印机、桌面型数控雕刻机、实验室检测仪器、商用小型工控终端上的应用普及率极高。建模时所有的安装定位基准都以插座的贴合面板面为Z向零点，两个安装孔的中心连线为X轴基准，确保导入装配体时能快速对齐面板坐标系，不需要反复调整装配约束，能有效提升结构设计阶段的装配效率。
