SB Acoustics6.5英寸中低音扬声器结构设计

　　在民用HiFi音响、专业舞台扩声、车载影音系统的声学部件选型环节，中低音扬声器单元的结构合理性直接决定整套系统的低频下潜深度、中频人声密度与大动态下的失真控制水平，本次呈现的6.5英寸规格锥盆扬声器，是面向中小容积密闭箱、倒相箱开发的通用型发声单元，可覆盖家用桌面书架箱、嵌入式家庭影院声道、车载前门改装等多类场景的使用需求。

　　从实际功能逻辑来看，该单元承担音频信号中200Hz以下低频段与200Hz-3kHz中频段的声电转换任务，锥盆结构的振膜采用复合纸质基材搭配阻尼涂覆层，在保证振膜刚性的同时兼顾内部阻尼特性，可有效分割振动带来的频响峰谷，降低中频染色。折环采用耐老化丁基橡胶材质，对称式的悬边设计可保证振膜做长冲程线性往复运动时的横向稳定性，避免大音量下出现擦圈、音圈偏位等失效问题。定心支片采用浸胶酚醛布材质，预留的引线走位槽可避免音圈运动过程中引线与支片、盆架发生干涉，同时提供合适的顺性参数，匹配单元的谐振频率设计目标。

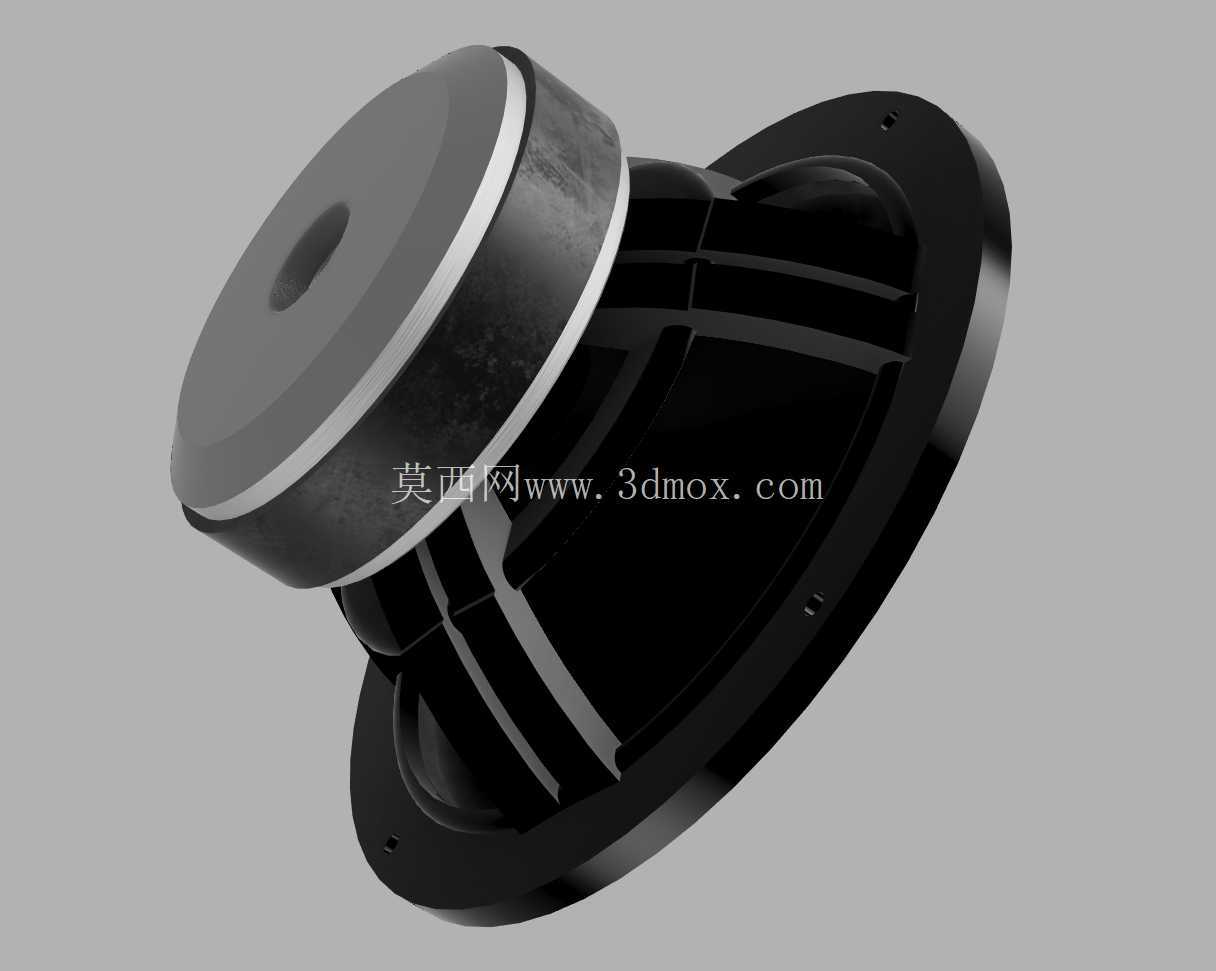

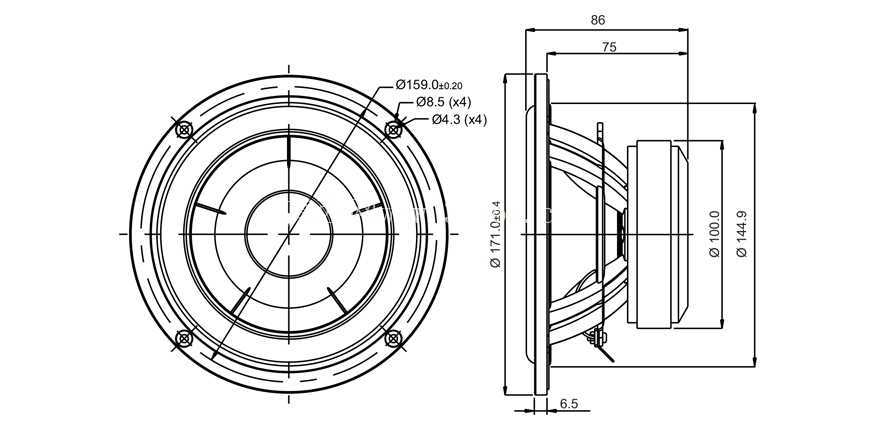

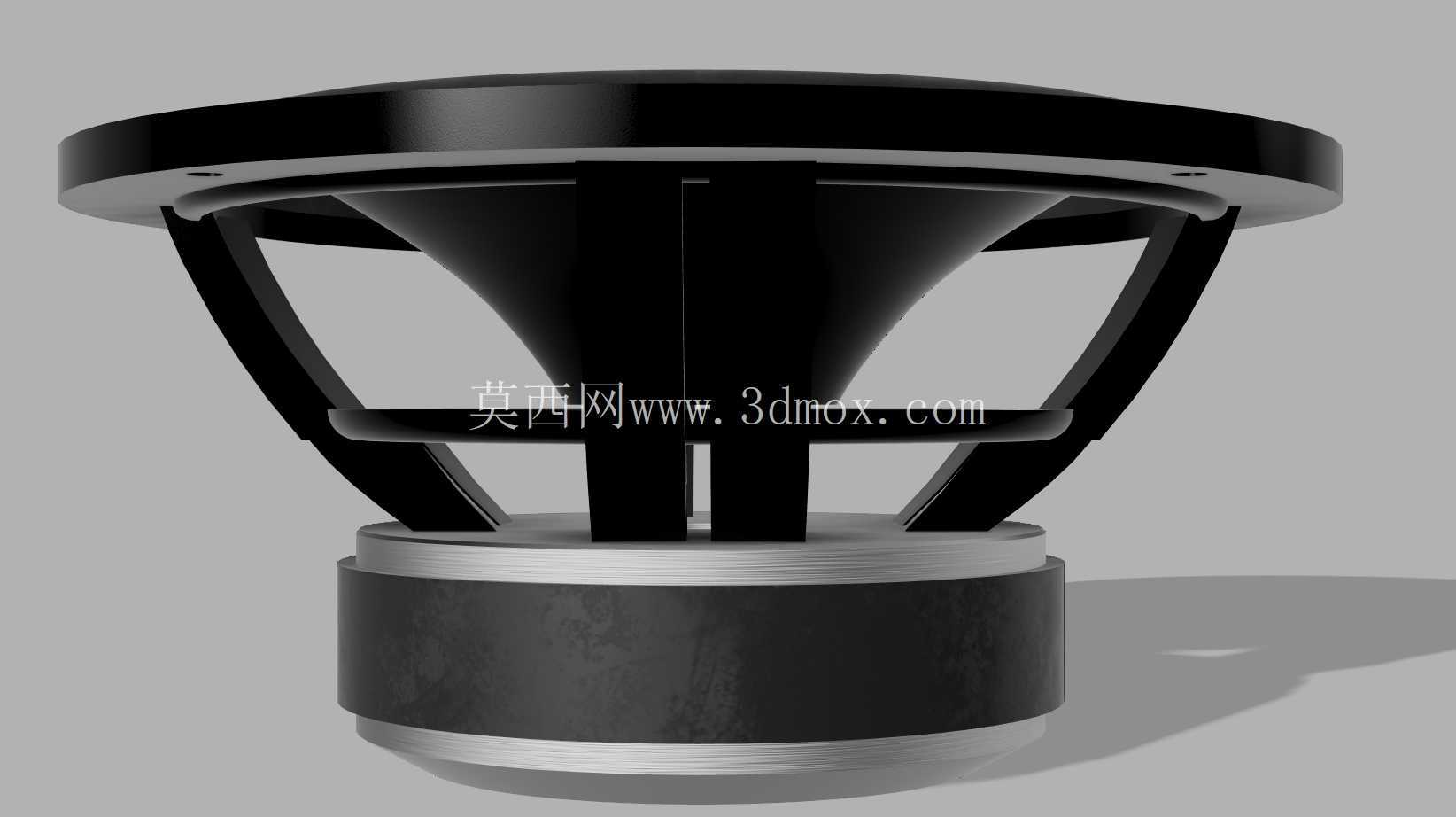

　　设计过程中优先对齐行业通用的6.5英寸单元安装边界，盆架采用冷轧钢板冲压成型结构，四个对称分布的安装孔位孔距符合行业通用的156mm安装规范，可直接适配市面绝大多数同规格单元的安装开孔，无需额外修改箱体面板结构。盆架上预留的透气孔可平衡振膜前后的气压差，减少背波干扰，同时为磁路系统提供散热通道，避免长时间大功率工作下磁钢退磁、音圈过热烧毁。磁路采用常规的铁氧体外磁结构，T铁与华司的厚度经过参数匹配，可在磁隙中提供均匀的磁场分布，保证音圈在磁隙内全行程运动时都能获得稳定的驱动力，降低非线性失真。

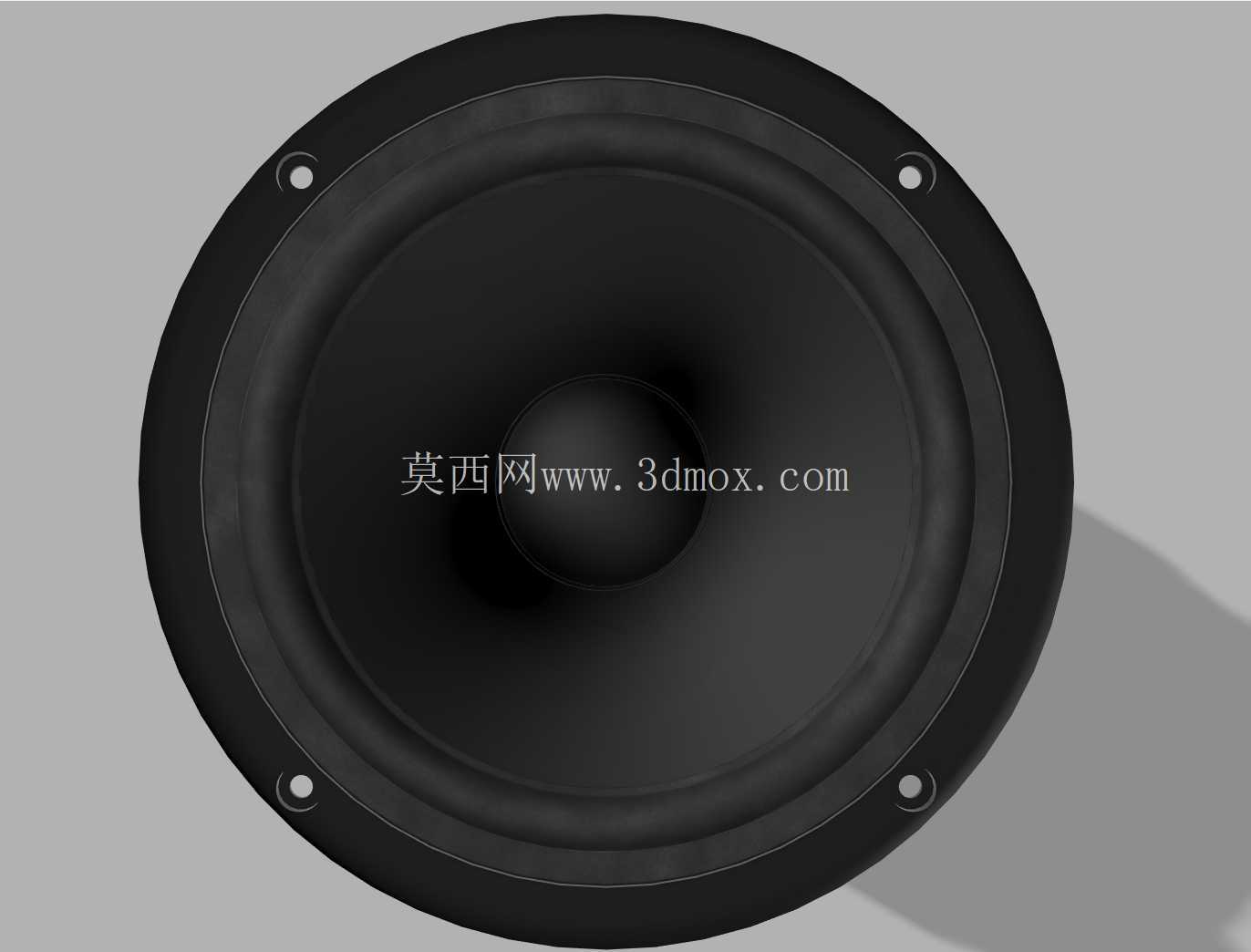

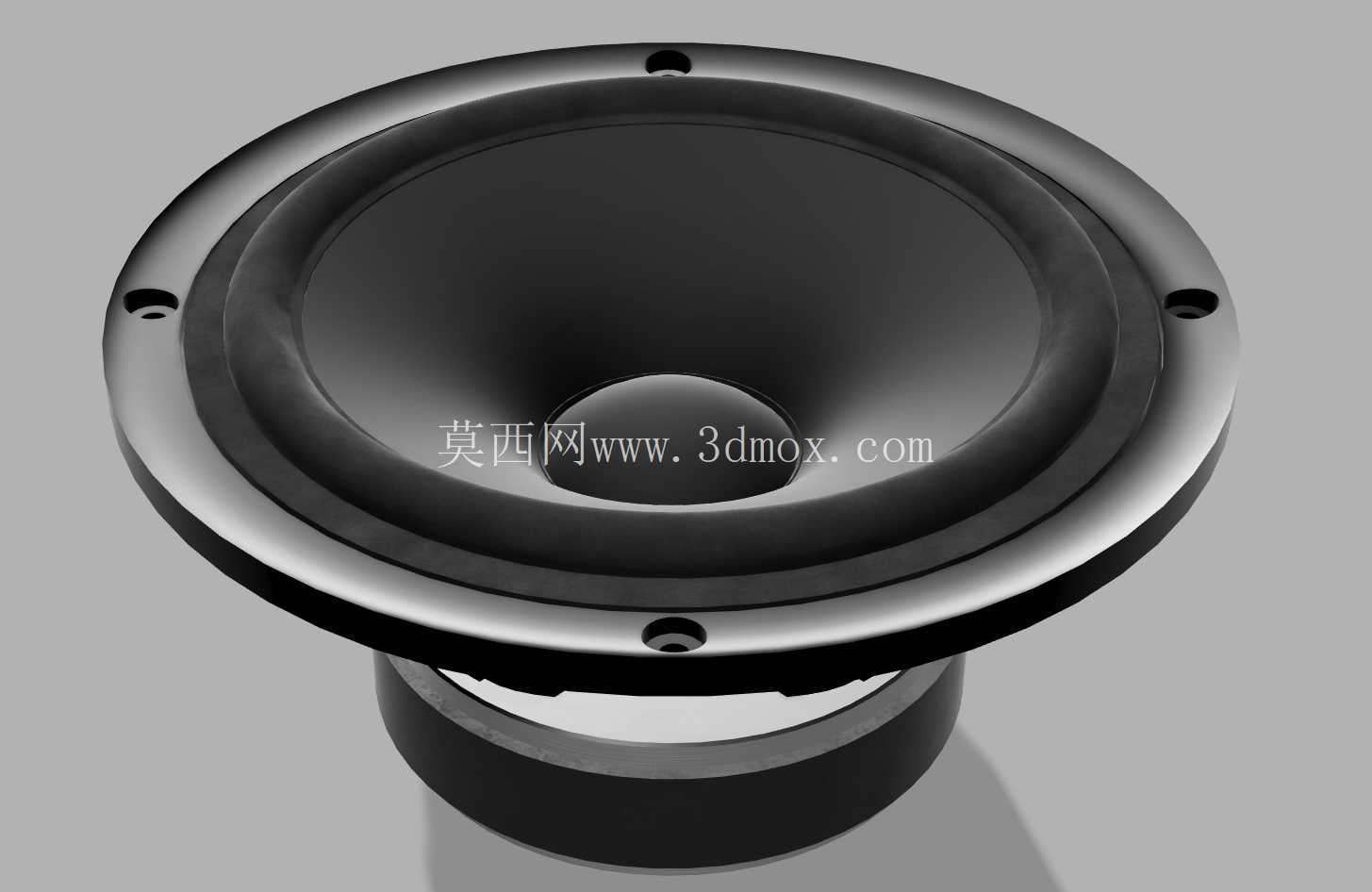

　　建模过程中严格遵循关键尺寸公差要求，振膜的有效振动直径、音圈骨架直径、磁隙宽度、安装孔位的位置度都控制在行业通用公差范围内，框架部分的倒角、加强筋结构做了工程化简化，未还原生产过程中的工艺圆角、冲压纹理等非关键细节，模型中省略了音圈绕组、星形阻尼器、接线端子等细小零部件，锥盆表面未还原量产产品上的压花标识，仅保留核心结构的装配关系与尺寸边界，可直接用于箱体结构设计阶段的安装干涉检查、容积核算工作。需要注意的是，该系列存在两个直流电阻不同的衍生型号，两款产品的机械安装尺寸完全一致，仅音圈绕组的线径、匝数存在区别，建模时未对磁路内部的音圈参数做差异化区分，仅保留通用的外部结构特征，选型时可根据分频器的阻抗匹配需求选择对应参数的型号即可，无需调整安装结构。

　　从结构可靠性角度出发，盆架与磁路的连接位置做了翻边加强设计，可承受大动态下的机械冲击力，避免长期振动后出现磁路移位、盆架变形等问题。振膜与折环、折环与盆架、定心支片与盆架及音圈骨架的连接位置都保留了粘接位的结构厚度，可用于模拟粘接工艺的涂胶空间，验证装配工艺的合理性。
