MG996R大扭矩金属齿轮舵机结构设计

　　做机器人关节、航模舵面控制的结构设计时，MG996R舵机是绕不开的选型件，这次建模完全是按照实物测绘的尺寸做的，从安装耳的孔位到输出轴的齿形，都和市售量产件完全匹配，方便直接套用到自己的装配体里不用反复核对安装边界。先从实际应用场景说，这类舵机最早是用在航模的副翼、升降舵控制上，后来因为扭矩够大、成本可控，慢慢延伸到小型机械臂关节、智能小车转向机构、云台俯仰调节、自动化设备的小型工位切换执行端，甚至很多DIY的仿生机器人关节也会选它，核心原因就是它的输出扭矩足够带动10kg以内的负载做0-180度的角度定位，比普通的9g微型舵机负载能力强太多，又比工业伺服成本低一个数量级，对非高精度定位的民用、DIY、教学类项目来说性价比极高。

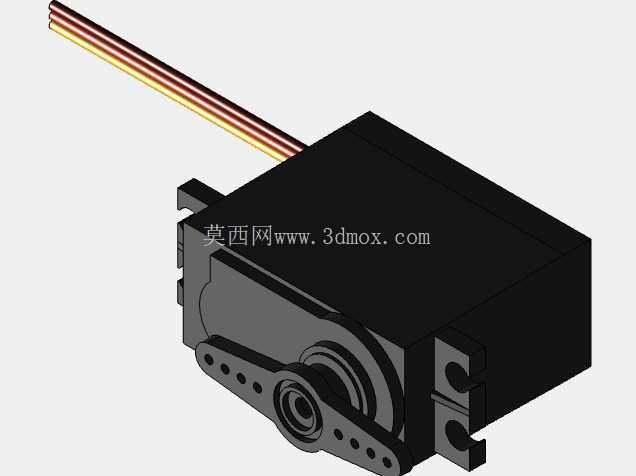

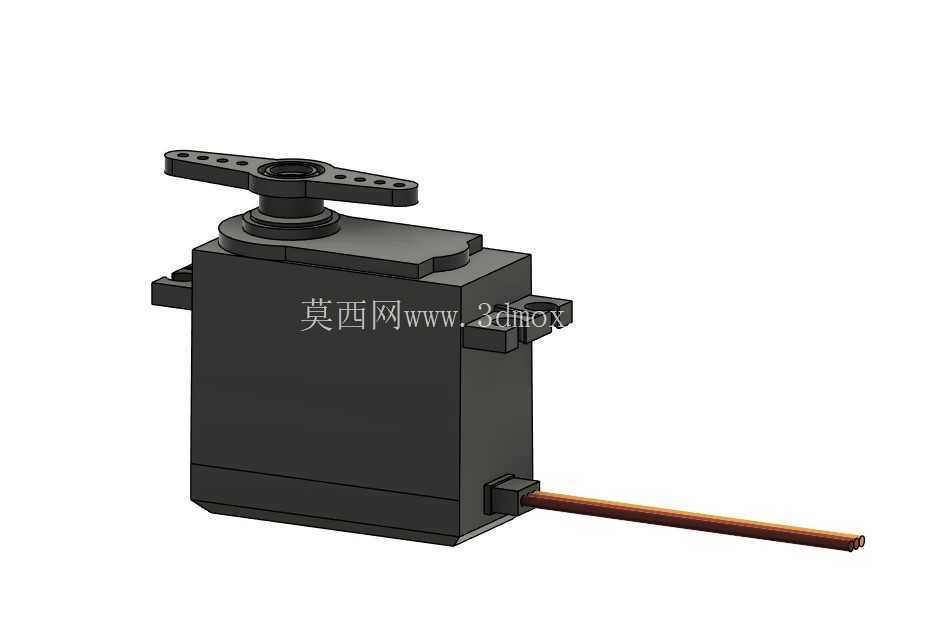

　　建模的时候最先确定的是安装边界，两侧的安装凸耳是最容易出错的地方，两个安装孔的中心距严格按照实物的40mm来做，孔直径是4.2mm，刚好适配M4的安装螺丝，凸耳的厚度是3mm，整个舵机主体的外形尺寸是长40.7mm、宽20mm、高38.5mm，输出轴的中心距离主体底面的高度是26mm，输出轴本身是21齿的标准舵机齿形，市面上通用的金属舵盘、塑料摇臂都能直接装配，不用额外做适配。输出轴顶部的限位结构也做了还原，保证摇臂安装后不会出现径向打滑的问题，配套的一字型摇臂也按照实物做了多孔位设计，不同的孔位对应不同的转动半径，能适配不同的推拉行程需求。

　　从结构设计思路上来说，整个舵机的外壳是上下扣合的结构，上盖和下壳的配合止口做了0.1mm的间隙配合，方便后期拆盖调整内部齿轮组，侧面的出线口做了圆角过渡，避免长期拉扯线材的时候磨破绝缘层，出线长度按照常规量产件的250mm做了简化建模，实际装配的时候可以根据自己的布线需求调整长度。内部的结构虽然做了外观简化，但核心的传动逻辑是按照三级金属齿轮减速来还原的，直流电机的动力经过三级齿轮减速后传递到输出轴，这也是它能输出大扭矩的核心原因，齿轮组的模数是0.5，齿厚足够承受堵转时的冲击力，不会像塑料齿轮舵机那样容易扫齿。

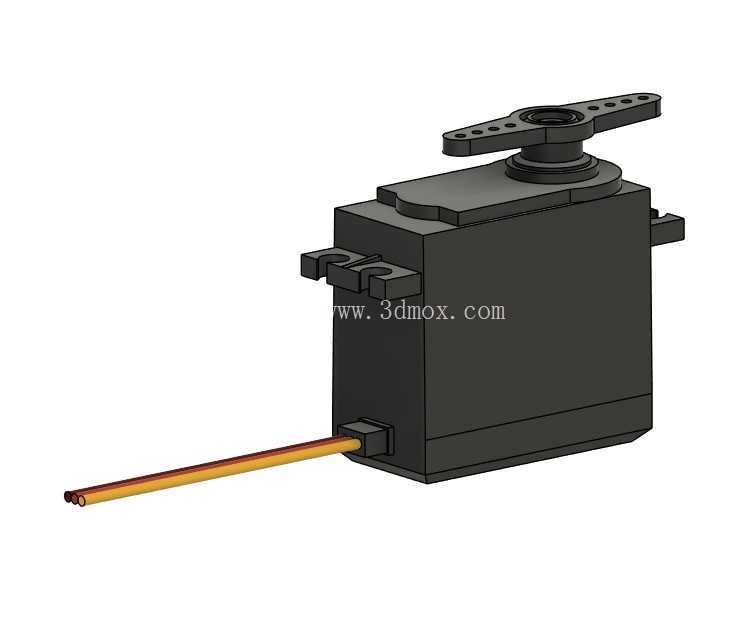

　　实际选型的时候要注意它的安装空间预留，除了主体本身的尺寸，还要给摇臂的转动留出足够的活动空间，比如用在机械臂关节的时候，要计算摇臂在0度、90度、180度三个极限位置的干涉边界，避免转动的时候碰到周边的结构件。另外它的侧面有两个定位凸台，做安装座的时候可以对应做两个凹槽定位，不用反复调整安装位置就能保证输出轴的同轴度，这个细节很多人建模的时候容易漏掉，实际装配的时候会多花很多调整的时间。出线端的位置是在主体尾部的侧面，布线的时候要注意线材的弯曲半径，不要折成死弯，不然长期转动的时候容易把线芯扯断。

　　很多人用这类舵机的时候容易忽略输出轴的轴向间隙，建模的时候输出轴和上盖的配合留了0.2mm的轴向窜动间隙，和实际实物的装配公差一致，不会出现模型里转不动的情况。舵机的底部是平整的安装面，平面度按照0.1mm的公差做的，安装的时候可以贴紧安装座，不会出现翘边的问题。如果是用在振动比较大的场景，安装的时候可以在安装耳和安装座之间加薄橡胶垫，这部分的安装空间在建模的时候也预留了0.5mm的余量，不用再额外调整模型尺寸。

　　从功能特性上来说，这款舵机的控制是标准的PWM信号控制，周期20ms，高电平0.5ms-2.5ms对应0-180度的转动角度，建模的时候虽然不用做控制部分的结构，但输出轴的转动范围做了机械限位，和实物的限位角度一致，不会出现转超过180度的情况，做运动仿真的时候可以直接设置角度范围，不用额外加限位约束。配套的舵盘固定螺丝是M2的，中心孔的深度是3mm，建模的时候也做了对应的螺纹孔示意，方便装配的时候核对螺丝长度，避免螺丝顶到内部的齿轮组。

　　做结构设计的时候，这类标准件的三维模型最核心的就是安装尺寸的准确性，毕竟大家调用标准件模型就是为了不用自己测绘，节省设计时间，所以整个模型的所有安装相关尺寸都经过三次核对，和市售的主流MG996R金属齿轮舵机尺寸完全一致，不管是做航模结构设计、小型机器人装配，还是自动化设备的小型执行机构选型，都可以直接调用，不用再反复核对尺寸改图。
