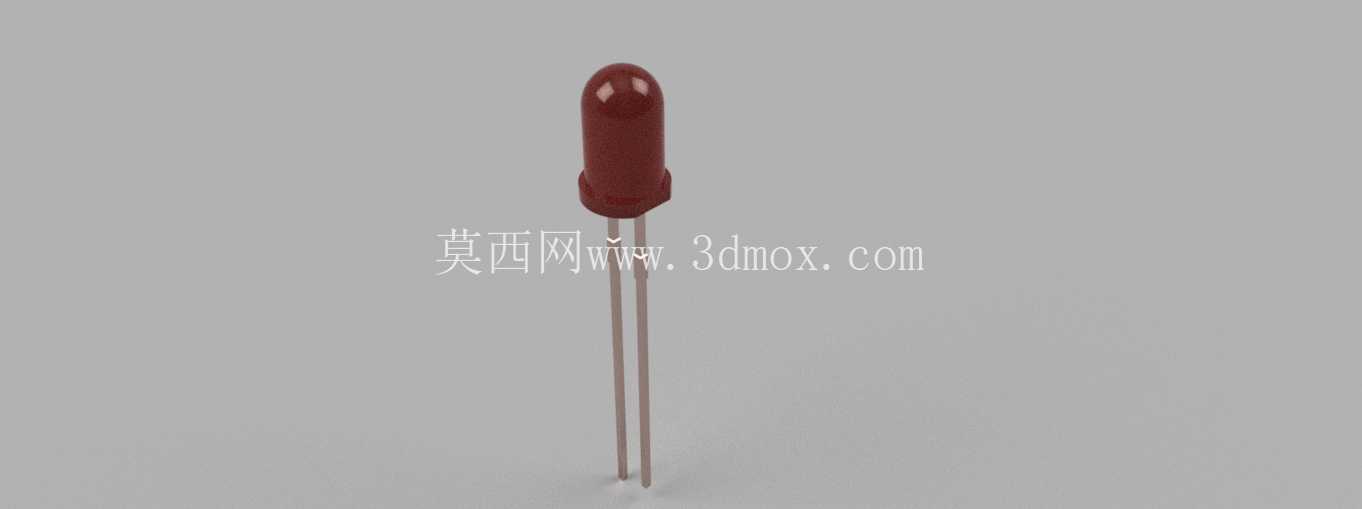

5毫米直插式红发红光LED电子元件

　　这款5mm直插式红光LED是电子电路设计、工控设备面板开发、消费电子组装领域极为常用的基础发光指示元件，在实际工程应用中覆盖的场景十分广泛，小到手持检测设备的电源状态提示、家电产品的功能档位指示，大到工业控制柜的运行信号反馈、自动化产线的工位状态标识，都能见到这类直插LED的应用身影。不同于贴片封装的LED器件，直插式封装的结构自带两根平行金属引脚，在手工焊接、小批量样机试制、通孔PCB设计场景中操作容错率更高，不需要高精度贴装设备就能完成装配，对于教学实验、电子竞赛、非标设备快速打样的场景适配性极强。

　　从结构设计逻辑来看，这款LED采用标准5mm直径的环氧封装头部，椭圆柱加圆顶的透镜造型经过光学曲率匹配，能够让内部PN结发出的红光形成合适的出光角度，既不会因为光束过于集中导致指示视角过小，也不会因为过度散光造成发光亮度不足，常规应用场景下15到30度的出光范围刚好满足面板指示的可视需求，操作人员在设备正面偏斜一定角度的位置也能清晰识别发光状态。引脚部分采用标准间距设计，两根引脚的中心距匹配通用PCB通孔焊盘的布局规范，长度预留足够的弯折余量，实际装配时既可以直接插装焊接后剪去过长引脚，也可以根据面板安装的深度需求弯折引脚，适配不同厚度的设备面板、不同安装高度的PCB布局，不会因为引脚尺寸不匹配出现装配干涉问题。

　　环氧封装的外壳具备一定的机械强度，常规手工焊接的温度冲击下不会出现外壳开裂、透光率下降的问题，日常使用中也能抵御一定的灰尘、潮气侵蚀，不需要额外增加防护结构就能满足普通工业环境、室内消费电子的使用要求。在进行三维建模时，这款模型严格还原了实物的尺寸边界，头部封装的直径、总长度、引脚直径、引脚间距都和实际量产元件保持一致，结构设计人员在进行PCB布局、面板开孔设计、装配干涉检查时，可以直接调用该模型进行空间校验，避免出现开孔尺寸过小、安装高度不足、和周边元件发生空间碰撞的问题。比如在设计工控操作面板时，需要提前确认LED伸出面板的高度是否和周边按钮、指示灯的高度协调，是否会被面板上的标识牌、防护边框遮挡视线，调用该三维模型进行虚拟装配就能提前发现这类布局问题，减少后期打样修改的次数。在进行教学演示类的三维场景搭建时，这款模型也能直观展示直插LED的结构特征，帮助初学者快速识别元件外形、理解引脚极性对应的装配方向，避免实际焊接时出现正负极接反导致元件不亮的问题。

　　不同于复杂的机械传动部件，这类基础电子元件的建模重点在于尺寸精度和外形特征的还原，封装头部的圆弧过渡、引脚的平直度、根部和封装衔接位置的凸台结构都做了细致还原，既保证模型视觉上和实物一致，也控制了模型的面数，在大型装配体中调用时不会占用过多的系统资源，不会影响整体装配的运行流畅度。实际选型使用时，这类5mm红光LED的工作电压、电流参数符合通用小功率指示元件的规范，搭配合适的限流电阻就能长期稳定工作，发光颜色醒目，在室内光线环境下辨识度很高，不需要额外增加导光结构就能满足指示需求，对于成本敏感的大批量产品来说，这类成熟封装的元件供应链十分完善，采购便捷，品控稳定，是电路指示方案的高性价比选择。建模过程中也充分考虑了不同设计软件的装配兼容性，模型的坐标系原点设置在两根引脚的对称中心位置，导入装配环境后不需要额外调整位置就能快速对齐PCB安装位，提升结构设计的工作效率。
