Telecaster电吉他单线圈琴颈拾音器结构

　　电吉他拾音器作为弦鸣电声乐器的核心换能部件，其结构精度直接决定输出频响特性与安装适配性，本次拆解的单线圈琴颈拾音器，是针对Telecaster经典琴型琴颈安装位开发的适配部件，在乐器制造、电吉他改装维修、手工琴定制场景中属于核心功能配件。从实际使用场景来看，这类拾音器主要安装于电吉他琴颈靠近指板末端的位置，负责捕捉琴弦振动的磁信号并转换为电信号输出，相较于琴桥位置的同类型拾音器，琴颈位拾音器输出的音色更温润饱满，中低频响应更突出，适合演奏布鲁斯、乡村、复古摇滚等风格的曲目，是Telecaster经典音色体系中不可或缺的组成部分。

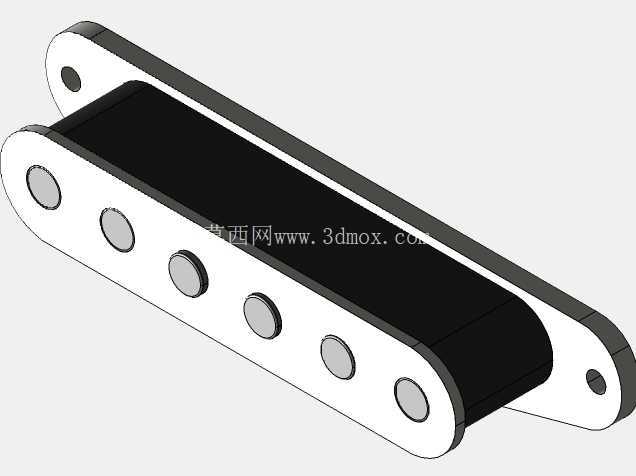

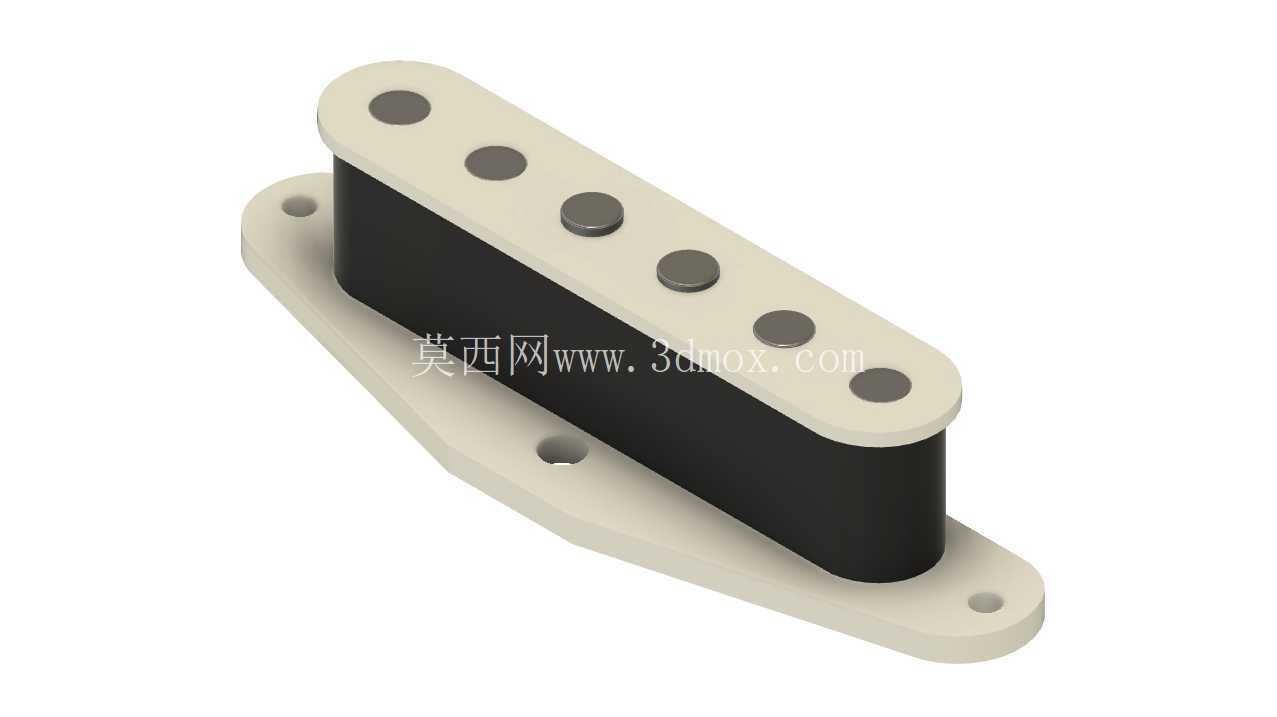

　　从功能特性来看，该拾音器采用六颗独立磁柱对应六根琴弦的排布设计，每颗磁柱的位置严格对应琴弦的标准弦距，能够精准捕捉每根琴弦的振动信号，避免串扰；磁柱外露于米白色安装盖板的设计，既可以通过微调磁柱高度适配不同规格的琴弦（009到012规格的电吉他琴弦均可适配），也能在后期维护中快速更换磁柱调整输出功率，无需拆解整个拾音器主体。拾音器主体的黑色线圈绕组部分采用密封式结构，能够有效隔绝外界电磁干扰，降低演出环境中灯光、电源设备带来的底噪，同时绕组与安装底座之间做了限位固定，避免长期使用中受琴弦振动影响出现绕组移位导致的输出参数偏移。从设计思路来看，整个部件采用分层装配结构，最上层是带磁柱安装孔的上盖板，中间是缠绕漆包线的线圈骨架与磁芯组件，最下层是带安装固定孔的底座，三个部件之间通过卡扣与少量粘接剂固定，既保证装配精度，也方便后期维修更换部件；底座的外形轮廓完全匹配Telecaster琴颈位置的拾音器安装槽尺寸，不需要额外打磨修改就能直接装入标准Telecaster琴体的拾音器槽内，适配量产Telecaster、复刻Telecaster以及手工定制Telecaster琴型的安装位。

　　从外形尺寸与安装边界来看，该拾音器整体为长条形结构，长度方向的两个安装孔中心距严格遵循Telecaster琴颈拾音器的标准安装孔距，底座两端的固定孔为沉孔设计，使用标准规格的拾音器安装螺丝就能完成固定，安装后拾音器上盖板表面与琴弦的垂直距离可通过螺丝调节，调节范围在2mm到8mm之间，满足不同演奏者对输出功率与音色动态的需求；拾音器整体厚度控制在标准尺寸范围内，装入琴体拾音器槽后不会出现凸起或者凹陷过多的问题，上盖板的弧度与琴颈指板末端的弧度相匹配，保证六根琴弦与对应磁柱的距离一致，避免出现各弦输出音量不均衡的问题。

　　在实际建模过程中，需要重点关注磁柱的排布精度、安装孔的位置公差以及底座轮廓的匹配度，磁柱的中心距需要严格对应标准电吉他的弦距参数，公差控制在0.1mm以内才能保证每根琴弦的信号捕捉灵敏度一致；安装孔的位置公差需要控制在0.2mm以内，避免出现安装时螺丝无法对准琴体预埋螺母的问题；底座的外形轮廓需要与琴体拾音器槽的轮廓保持0.1mm到0.2mm的间隙，既方便安装，也不会出现晃动间隙过大的问题。另外，上盖板的表面做了细微的纹理处理，模拟真实量产拾音器的注塑表面质感，线圈部分的黑色哑光质感也与实际产品的外观一致，在用于产品展示、装配模拟或者改装方案预览时，能够直观呈现最终的安装效果，不需要额外做外观调整。这类拾音器的结构设计看似简单，实则每一处尺寸都经过长期的行业迭代验证，磁柱的直径、线圈的缠绕空间、底座的安装角度都会直接影响最终的音色表现，在建模时不能随意更改关键尺寸参数，否则会导致模型无法适配实际安装场景，也无法准确还原拾音器的真实结构比例。对于乐器配件设计、电吉他改装从业者来说，精准的三维模型能够提前验证安装适配性，减少实物打样的次数，降低开发成本；对于三维建模学习者来说，这类小尺寸精密部件的建模练习，能够锻炼对公差配合、分层装配结构的理解，掌握小部件细节特征的建模技巧。
