电吉他双线圈拾音器结构设计

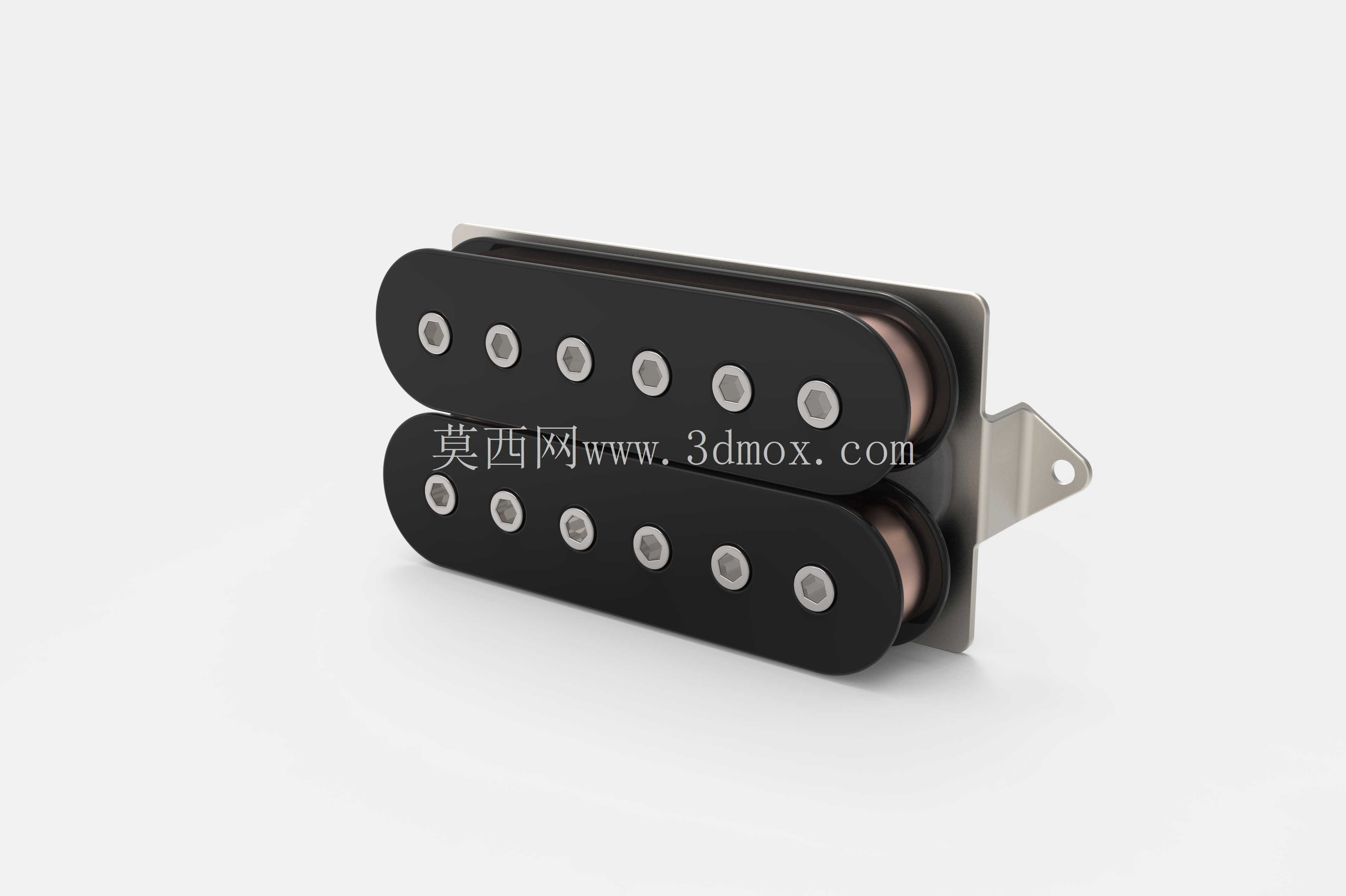

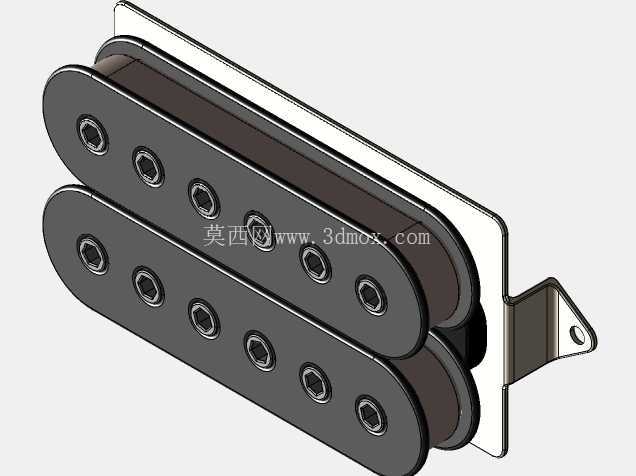

　　作为电声转换核心部件，双线圈拾音器的结构设计直接决定电吉他的输出音色与抗干扰能力，这款双线圈拾音器采用经典的上下双磁柱堆叠布局，整体外壳采用耐高温工程塑料注塑成型，表面做哑光黑磨砂处理，避免演奏过程中光线反射干扰视线，同时具备优秀的绝缘性能，杜绝线圈与金属安装架之间的漏电隐患。每排磁柱对应六根吉他琴弦的位置做等距排布，磁柱顶端做圆弧倒角处理，既保证磁隙与琴弦的垂直对齐精度，也避免尖锐棱角划伤琴弦表层的缠绕镀层。两个线圈采用反向绕制、磁极反向对接的 humbucker 结构，能够有效抵消单线圈拾音器常见的工频交流噪声，在高增益失真音色场景下依然能保持干净的信号输出，不会出现明显的底噪干扰。

　　安装支架采用冷轧钢板冲压成型，表面做镀镍防锈处理，支架上的安装孔位严格遵循行业通用的弦距标准与安装孔距规范，能够直接适配绝大多数量产实心电吉他的琴颈、琴桥位置安装槽，不需要额外对琴身做扩孔或打磨修改。线圈绕组采用高强度漆包线分层密绕，绕组外侧包裹绝缘胶带与铜箔屏蔽层，进一步降低外界电磁信号的干扰，磁钢选用高矫顽力的铁氧体材质，能够保证长期使用下磁性能不出现明显衰减，输出信号的动态范围稳定。从安装边界来看，拾音器整体厚度控制在标准尺寸范围内，安装到琴身之后，磁柱顶端与琴弦的距离可以通过两侧的调节螺丝做0-5mm范围的微调，用户可以根据自己的演奏力度、输出功率需求调整拾音距离，获得不同的输出增益与音色反馈。

　　在实际应用场景中，这类双线圈拾音器多用于硬摇滚、金属风格的电吉他配置，相比单线圈拾音器拥有更高的输出功率，能够更好地驱动效果器与音箱的失真通道，获得饱满厚实的失真音色，同时中频表现突出，在乐队合奏中能够清晰穿透节奏声部的混音，保证主音吉他声部的辨识度。设计过程中需要重点控制两个线圈的绕线匝数一致性，匝数偏差过大会导致噪声抵消效果下降，同时磁柱的高度公差需要控制在0.1mm以内，保证每根琴弦对应的输出音量均衡，不会出现某根弦音量明显偏大或偏小的问题。拾音器的出线端采用多股屏蔽信号线，线芯做镀锡处理方便焊接，屏蔽层单独接地，进一步提升抗干扰能力。整体结构没有多余的复杂构件，所有零部件都采用行业通用的标准规格，后续维修更换配件十分方便，无论是量产吉他的整琴装配，还是老款吉他的拾音器改装升级，都能直接适配安装。
