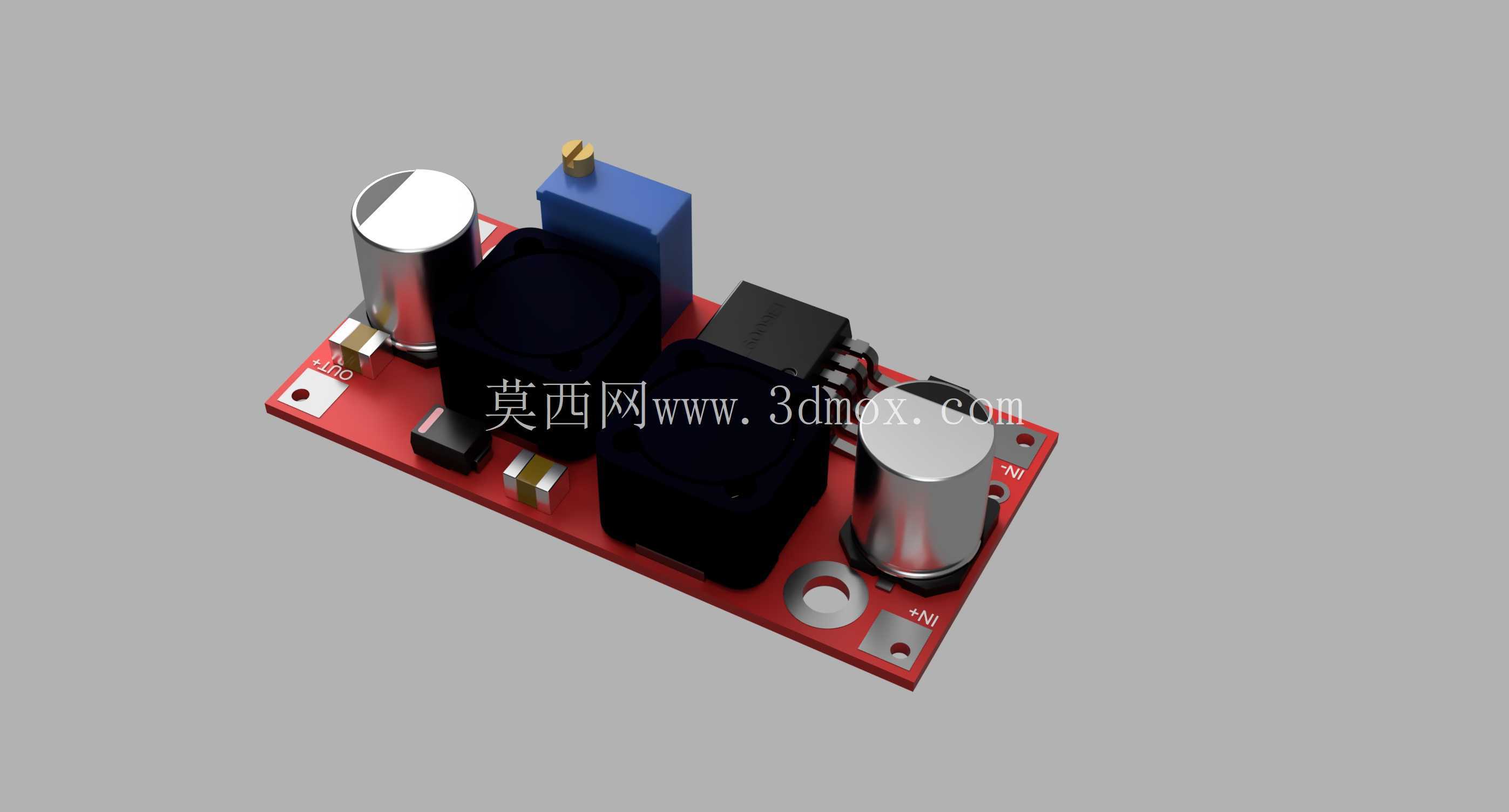

在嵌入式设备开发、小型工控板供电改造、户外便携电子装置改装这类场景里,DC-DC升降压模块是绕不开的基础部件,很多工程师在做整机结构适配时,经常遇到市面采购的模块尺寸和设计预留空间不匹配、孔位对不上、元件高度干涉外壳的问题,这款XL6009升降压模块的结构建模,就是针对市面常见的QSJ版本实物做的精准还原,能直接嵌入到各类需要宽电压输入供电的设备结构设计中,省去反复测绘实物的时间。
从实际用途来看,这款模块主要解决输入电压波动范围大场景下的稳定电压输出问题,不管是输入电压低于目标输出值的升压场景,还是输入电压高于目标输出值的降压场景,模块都能通过XL6009芯片的闭环控制输出稳定电压,常见的应用包括锂电池供电设备的稳压输出、车载电子装置的电压适配、太阳能小型供电系统的电压转换、老旧工控板的供电改造等,在做这类设备的结构设计时,提前把模块的三维模型导入装配体,就能提前规避元件干涉、安装孔位错位、接线空间不足的问题。
功能特性上,这款模块的核心功率回路做了紧凑化布局,输入输出端分别布置了大容量电解电容做滤波,能有效降低输出纹波,功率电感布置在PCB中部区域,远离输入输出接线端,减少大电流回路对周边信号的干扰,多圈电位器布置在PCB边缘位置,方便在设备组装完成后从外壳预留的调节孔调整输出电压,整流二极管、功率芯片都紧贴PCB布局,配合大尺寸铺铜帮助散热,在额定功率范围内不需要额外加装散热片就能稳定工作。

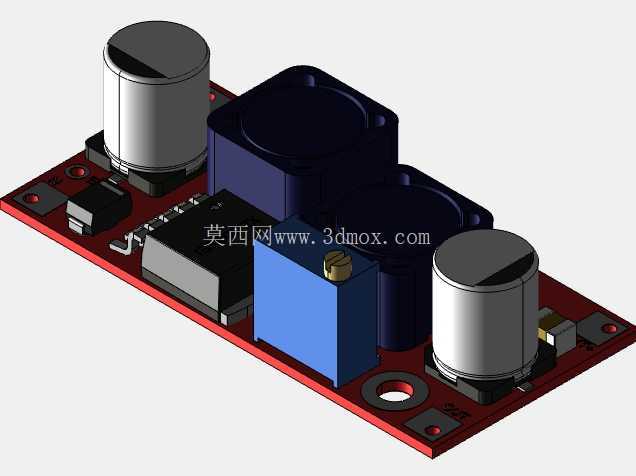

设计思路上,建模过程优先还原了PCB的实际外形尺寸与安装边界,PCB四个角的安装孔位置、孔径都按照实物1:1复刻,孔位周边的禁布区也做了对应体现,避免结构设计时固定螺丝压到PCB走线;所有直插元件的高度都按照实物实测尺寸建模,电解电容的直径与高度、蓝色接线端子的外形与接线口位置、功率电感的外径与高度、电位器的调节轴高度与直径都做了精准还原,甚至PCB上丝印的正负极标识、元件标号位置都和实物对齐,方便结构工程师做干涉检查时快速识别元件位置。建模时特意省略了部分极小的SMT贴片元件,这类元件高度普遍低于1mm,不会对结构装配造成干涉,在保证结构设计精度的前提下减少了模型面数,提升大型装配体的运行流畅度。
外形尺寸与安装边界方面,这款模块的PCB为长方形结构,长度方向的两个接线端分别对应输入与输出,接线端子的接线口朝向PCB外侧,接线后导线的弯折半径需要预留至少5mm空间,避免导线和周边元件挤压;PCB上的两个安装孔为通孔,适合用M3螺丝配合铜柱固定,安装孔中心到PCB边缘的距离经过实测,固定后铜柱不会超出PCB边缘,也不会和板上的电解电容、电感等大尺寸元件产生干涉;模块最高的元件是输入端的电解电容,整体高度控制在常见的塑料外壳壁厚预留范围内,只要外壳内部净空高度满足元件最高高度要求,就能顺利完成装配,电位器的调节轴顶部到PCB的高度也做了精准建模,方便设计外壳时预留调节孔的深度与直径,不需要反复打样调整孔位。
很多工程师在做小型电子设备结构设计时,经常忽略电源模块的实际尺寸,等到打样回来才发现模块装不进去,或者接线后导线顶到外壳,要么就是电位器位置和外壳开孔对不上,需要反复修改外壳模具,浪费大量时间成本,把精准的模块三维模型提前导入装配体做配合检查,就能在设计阶段把这些问题全部规避掉。这款模型的PCB厚度按照常规1.6mm玻纤板厚度建模,焊盘的凸起高度也做了简化体现,避免装配时PCB和安装面之间预留间隙不足导致焊盘被压坏,输入输出端的接线端子螺丝高度也做了还原,设计安装槽时需要预留对应的螺丝操作空间,方便组装时拧紧接线螺丝。
在做便携设备设计时,模块的重量分布也会影响整机的重心位置,这款模型的元件重量按照实际材质做了对应分配,电解电容、电感这类重量较大的元件位置准确,能帮助结构工程师在设计阶段评估整机重心,避免设备放置时出现倾倒的问题。对于需要做散热仿真的工程师来说,模型上功率元件的位置准确,能直接在仿真软件中赋予对应材质参数,不需要重新调整元件位置,提升仿真效率。
