CAT40标准锥柄机床支架本体结构

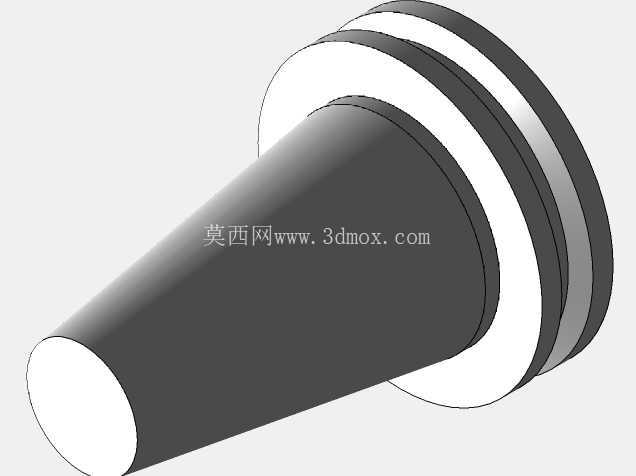

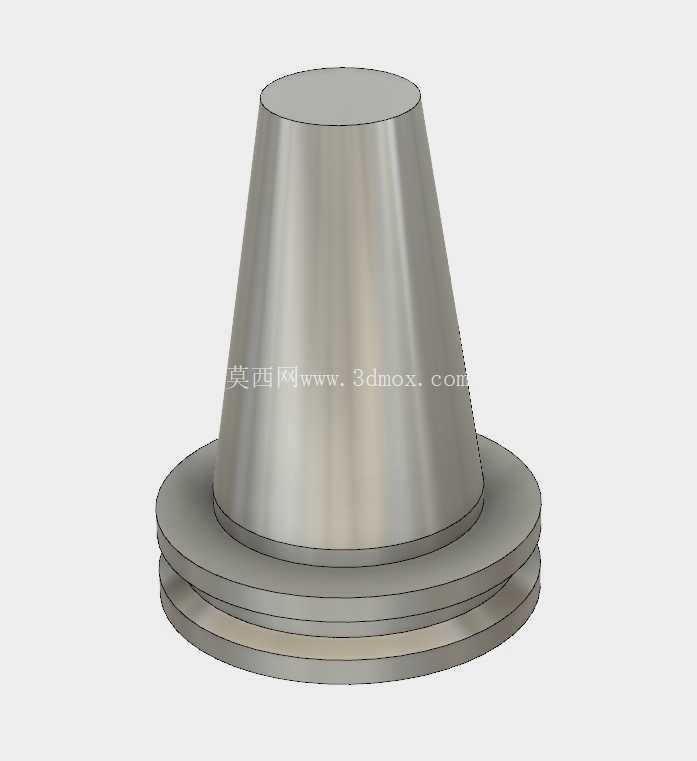

　　在数控加工车间的工装配套体系里，CAT40规格的锥柄连接结构是立式加工中心、数控铣床等设备主轴端最常用的接口形式之一，这款支架本体作为配套CAT40锥柄的基础承载构件，主要承担刀具预装、工位暂存、锥柄定位基准搭建的核心作用，是机床刀库、机外对刀台、刀具转运架等工装的核心基体零件。从实际应用场景来看，这类零件常出现在批量加工产线的机外预装工位，操作人员提前将不同加工工序所需的CAT40刀柄安装在对应支架上，完成刀片更换、尺寸预调后，可直接整组转运至机床侧完成换刀，大幅减少机床停机等待的辅助时间；也可集成在链式、盘式刀库的刀位承载结构中，作为刀柄与刀库传动架之间的连接基体，保证刀柄在刀库运转、换刀机械手取送过程中的定位稳定性。从功能特性上看，这款本体完全遵循CAT40锥柄的标准接口尺寸设计，上部的锥面段严格匹配CAT40刀柄的内锥孔锥度参数，能够为刀柄提供稳定的锥面贴合定位，避免刀柄安装后出现偏摆、窜动问题；底部的多层凸缘结构是安装定位的核心边界，不同直径的环形台阶可适配不同安装座的卡槽尺寸，既可以通过最下层的凸缘完成轴向限位，也能借助中间环槽实现周向防转，适配卡簧、压块等多种固定形式。整个本体没有额外加工孔位、拉钉螺纹、圆角倒角等附加结构，本质是提供了一个完全符合标准尺寸的基础基体，设计人员可以根据自身的实际工装需求，在这个基体上灵活拓展各类结构：比如需要做刀位编码识别的，可以在锥面侧部加工安装孔固定识别块；需要加装刀具防掉卡扣的，可以在底部凸缘上加工螺纹孔固定卡扣组件；需要做气检定位的，可以在锥面内部加工通气孔路，不需要从零开始绘制锥面与基础轮廓，大幅缩短工装设计的建模周期。

　　从安装边界尺寸来看，上部锥段的大端、小端直径完全符合CAT40锥柄的配套基准，锥段长度满足标准配合的接触长度要求，能够保证锥面配合的接触面积达到定位精度要求；底部多层凸缘的外径尺寸、各层台阶的轴向厚度都预留了足够的加工余量，设计人员可以根据实际安装座的配合公差，对凸缘外圆、台阶端面进行二次精加工，满足不同工位的配合精度要求，比如用在高精度对刀仪上的支架，可以将凸缘与安装座的配合公差控制在H7/g6级别，保证重复定位精度；用在普通刀具存放架上的，可以适当放宽公差要求，降低加工成本。

　　在建模逻辑上，这款本体采用全回转体结构设计，所有轮廓都围绕中心轴线对称，没有异形曲面、偏心结构，后续修改参数时只需要调整对应截面的草图尺寸，就能快速衍生出CAT30、CAT50等其他规格的支架本体，具备很好的参数化拓展性。对于结构设计从业者来说，这类标准接口的基础基体模型，能够避免重复绘制标准轮廓带来的尺寸误差，毕竟CAT锥面的锥度、各段尺寸都有严格的行业标准，手动绘制很容易出现锥度偏差、尺寸错位问题，直接使用符合标准的基础本体，只需要在此基础上添加自身需要的功能结构即可，既能保证接口尺寸的准确性，也能减少大量重复建模的工作量。

　　在实际选型适配时，需要注意确认本体的锥面参数与所用CAT40刀柄的匹配性，虽然都是遵循统一标准，但部分进口刀柄的锥面公差带略有差异，若用于高精度工位，可在基础模型上根据实际刀柄的测量尺寸微调锥面参数，保证配合精度；底部安装凸缘的尺寸可以根据现有安装架的卡槽尺寸进行调整，不需要拘泥于现有台阶的层数与厚度，因为基础本体已经预留了足够的实体余量，切除或者延伸部分结构都不会影响核心锥面的定位性能。另外，这类回转体结构的加工工艺性较好，采用棒料车削即可完成基础本体的加工，后续附加的孔、槽等结构可以通过铣削、钻削完成，不需要复杂的工装夹具就能实现批量加工，生产成本可控，适合作为各类CAT40配套工装的通用基础件使用。
